Введение
Выбор подходящего прибора для учета — это задача, с которой сталкиваются инженеры, технологи и специалисты по эксплуатации в самых разных отраслях. От промышленных систем до коммерческого учета, везде, где требуется контроль потока, возникает вопрос точного определения количества проходящего вещества. Современные технологии предлагают десятки решений, и разобраться в них без системного подхода бывает сложно. Цель этого руководства — простым языком объяснить, какие типы устройств существуют, как они работают и чем отличаются. Мы подробно рассмотрим решения для воды, газа и пара — трех сред, которые лежат в основе большинства технологических и коммунальных процессов. Правильный подбор оборудования напрямую влияет на точность данных, эффективность производства и экономию ресурсов. В этом тексте мы не будем углубляться в сложные математические модели, а сосредоточимся на практической информации, которая поможет принять взвешенное решение. Вы узнаете об основных принципах действия, ограничениях и сферах применения каждого семейства приборов. Эта информация станет хорошей базой для дальнейшего изучения технических деталей из каталога производителя.

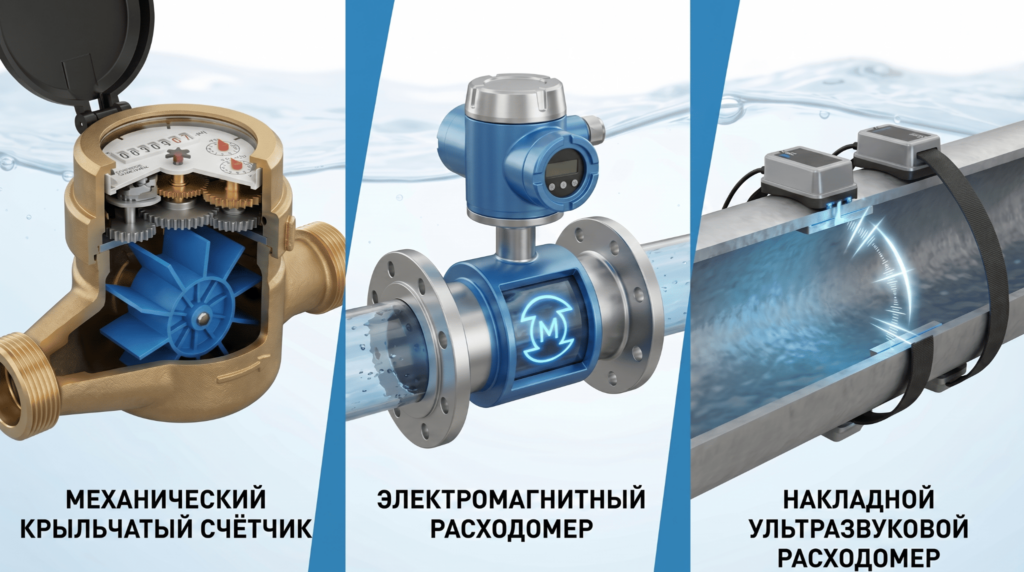

Расходомеры для воды: сравниваем механические крыльчатые, электромагнитные и ультразвуковые счетчики
Выбор устройств для учета холодной и горячей воды сегодня достаточно широк. Среди самых распространенных можно выделить механические крыльчатые счетчики. Их главная особенность — простота конструкции. Поток вращает крыльчатку, число оборотов которой передается на счетный механизм. Это самый доступный по цене вариант для труб малого и среднего диаметра. Он не требует внешнего питания и прост в установке. Однако механические части подвержены износу, а примеси и частицы в измеряемой среде постепенно снижают точность измерений. Эти модели чувствительны к гидравлическим ударам и требуют регулярного обслуживания. Их используют в основном в бытовом секторе и на объектах с чистой водой.
Электромагнитный расходомер работает по иному принципу, основанному на законе электромагнитной индукции Фарадея. В измерительной трубе создается магнитное поле, и при движении проводящих частиц жидкости в ней возникает ЭДС, пропорциональная средней скорости потока. Электромагнитные расходомеры не имеют движущихся частей и препятствий внутри трубки, что сводит потерю давления практически к нулю. Они почти не нуждаются в обслуживании и обеспечивают наивысшую точность на протяжении долгого срока службы. Главное требование — удельная электропроводность жидкости, что делает их идеальным выбором для воды, стоков и различных химических веществ. Современные модели могут определять расход и объем, а также направление потока.
Ультразвуковые расходомеры измеряют время прохождения акустического сигнала через поток. Существует два основных вида: с врезными датчиками и накладные расходомеры. Накладные модели позволяют установить датчики снаружи трубы без врезки, что удобно для больших диаметров и временных измерений. В измерительных системах с врезными преобразователями ультразвук проходит через движущийся поток, и разница времени распространения сигнала дает данные о скорости, а затем и об объеме. Устройства этого типа подходят для чистой воды, где нет большого количества взвешенных частиц или пузырьков газа. Их высокая точность и отсутствие контакта с веществом внутри у накладных моделей делают ультразвуковые расходомеры практически незаменимыми в некоторых отраслях.
Сравнивая эти три типа, можно увидеть четкое разделение по областям применения. Крыльчатки предпочтительны для узлов учета с малым бюджетом и невысокими требованиями к длительной стабильности. Электромагнитные расходомеры пользуются спросом в водоканалах, на промышленных предприятиях и там, где качество воды и наличие примесей могут быть разными. Ультразвуковые расходомеры широко применяются в узлах коммерческого учета на трубах большого диаметра, где врезка дорога или невозможна. Выбор зависит от характеристик жидкости, температуры среды и необходимости поверки. Практически все описанные виды расходомеров могут быть оснащены электронными блоками с выходом для передачи данных в систему управления.
Простота, бюджет и планируемый срок службы — три главных критерия. Механические счетчики можно брать за основу, если их недостатки не критичны. Электромагнитный расходомер приобретают, когда нужна стабильность и долгий межповерочный интервал. Накладные ультразвуковые приборы — это спасение в условиях, где монтаж с врезкой сложен. При этом нельзя забывать о требованиях к прямым участкам трубопровода. Для каждого типа в технической документации указаны свои нормы. Игнорирование этих правил делает параметры любой дорогой системы некорректными.

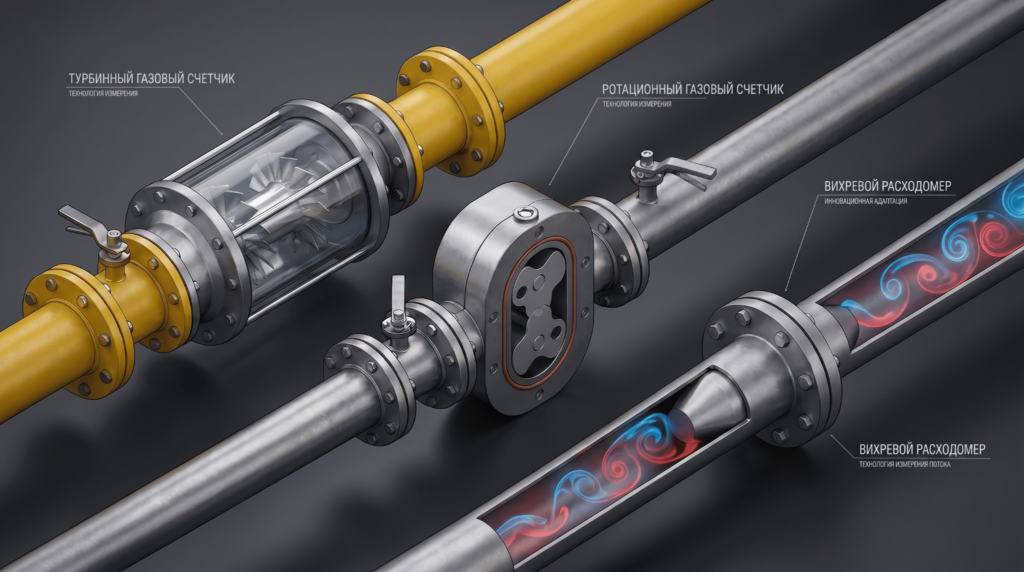

Расходомеры для газа: разница между турбинными, ротационными и вихревыми приборами в промышленности
Учет газа на промышленных объектах предъявляет особые требования к оборудованию. Важна не только точность, но и способность работать в широком диапазоне давления и расхода. Турбинные расходомеры относятся к группе устройств, где скорость вращения специальной миниатюрной турбины пропорциональна объемному расходу. Специальные датчики фиксируют частоты ее вращения, преобразуя механическое движение в электрический сигнал. Главный недостаток — наличие подвижных частей. Качество газа, наличие масла или твердых частиц могут быстро вывести турбину из строя или снизить точность. Однако эти модели занимают мало места, имеют простую конструкцию и обеспечивают высокую точность в номинальной зоне измерений.
Ротационные расходомеры, также известные как расходомеры объемного типа, работают иначе. Внутри корпуса вращаются два ротора сложной формы, синхронизированные шестернями. Поток газа вращает их, и за каждый цикл отсекается фиксированная порция (объем) вещества. Подсчет числа таких порций дает суммарный прошедший объемный расход. Эти приборы имеют высокую точность в нижней части диапазона и не нуждаются в длинных прямых участках до и после места установки. Основные риски связаны с механическим износом и заклиниванием при попадании посторонних предметов. Ротационные счетчики широко используются в системах коммерческого учета газа на котельных и газораспределительных станциях.
Вихревые расходомеры работают, оценивая частоту образования вихрей за телом обтекания. В поток помещается неподвижное препятствие определенной формы, и за ним образуется вихревая дорожка. Частота срыва вихрей прямо пропорциональна скорости потока, а значит и объемному расходу. Система регистрирует эти колебания давления, пьезодатчиками измеряя сигнал и преобразуя его в данные о массе или объеме. Главное преимущество вихревых расходомеров — отсутствие движущихся частей и универсальность. Они подходят не только для газа, но и для пара и жидкостей. К недостаткам относят чувствительность к вибрациям и невозможность измерения при очень малых скоростях, когда вихри просто не образуются.
Отличия между этими типами расходомеров обусловлены физикой процесса. Турбинные модели дают точные результаты на стабильных, очищенных средах. Ротационные лучше других справляются с пульсациями и обеспечивают прямой подсчет объема без вычислений по косвенным параметрам. Вихревые расходомеры привлекают своей надежностью — здесь нет узлов, которые трутся и требуют смазки. На выбор влияет и температура эксплуатации: вихревые часто используют на высокотемпературных средах, где пластик турбин или роторов уже не работает. При подборе нужно обязательно учитывать степень очистки газа и наличие конденсата. Если есть риск гидроудара или влаги, применение механических технологий может быть рискованным.
Расходомеры для пара: почему ультразвуковые вытесняют диафрагмы переменного перепада в ЖКХ и энергетике
Учет пара десятилетиями ассоциировался с устройствами, использующими метод переменного перепада давления. В основе лежит сужающее устройство (диафрагма) внутри трубопровода. При прохождении потока через отверстие создается разность давления, и чем быстрее движение, тем эта разность больше. По ней вычисляется расход пара. Диафрагмы имеют простую, но грубую конструкцию. Их главный враг — эрозия кромок под действием высокоскоростного влажного пара и гидроударов. Профиль сопла постепенно меняется, и точность заметно падает. К этому добавляется существенная безвозвратная потеря энергии давления на самом сужающем устройстве.
На смену такому подходу приходят ультразвуковые технологии. В отрезке трубы устанавливаются парные приемно-передающие пьезоэлектрические преобразователи. Они по очереди генерируют и принимают акустические волны, проходящие сквозь движущийся пар. Время распространения импульса по движению среды и против него разное. Анализируя эту разность, процессор вычисляет скорость потока, а затем и массу или объем пара, если известна температура и давление. Конструкция здесь полностью проточная, без сужений и выступов. Это значит, что нет дополнительного падения давления, а значит, котельная или ТЭЦ экономят на затратах на перекачку.
Также популярность получают вихревые расходомеры для пара благодаря их устойчивости к высоким температурам. Однако именно ультразвук дает уникальное сочетание широкого динамического диапазона и минимального обслуживания. Нет движущихся частей, нет изнашиваемых кромок. Датчики устойчивы к загрязнениям и высокой температуре, а современные модели могут работать при температурах стали выше 400 градусов. Политика энергоэффективности подталкивает предприятия к замене старых диафрагм. Цена на сами приборы выше, но срок окупаемости мал за счет снижения потерь давления и повышения точности учета.
Применение в жилищно-коммунальном хозяйстве и малой энергетике выявило еще одно преимущество: глубокий самодиагностический функционал. Электронные блоки позволяют удаленно отслеживать состояние прибора. При этом диафрагма — пассивное устройство, которое не сигнализирует об износе. Накладные расходомеры на паровых линиях большого диаметра тоже находят свое место, но более частым выбором все же являются врезные модели с малым требованием к прямым участкам, способные отсекать влияние вибрации. Выбирая прибор для пара, специалисты смотрят на параметры учета, плотность, температуру и возможное количество конденсата в потоке. Если конденсат присутствует, ультразвуковой сигнал может затухать — это пока ограничивает массовое применение на влажных смесях. Однако развитие обработки сигнала и конструкций датчиков постепенно снимает и этот вопрос.
Температура и давление среды: как правильно компенсировать показания для пара и газа
Для чистой воды в холодном состоянии учет часто ведется просто по объему. Плотность жидкости меняется от температуры не так сильно, чтобы это было критично в бытовых масштабах. С газом и особенно с паром ситуация совершенно иная. Здесь без компенсации по температуре и давлению точные измерения невозможны. Масса одного кубометра перегретого пара при 10 атмосферах и при 12 будет существенно разной. Если расходомер просто фиксирует скорость или объем, а пересчет в массу не делается с учетом реальных параметров среды, погрешность возникает огромная. Данные такого узла учета не имеют практической ценности для коммерческого или внутреннего контроля.
Любой прибор для измерения расхода газа и пара, будь то турбинный, вихревой или ультразвуковой, должен быть укомплектован дополнительной системой. Она состоит из датчика температуры и датчика давления. Оба устанавливаются рядом с местом контроля расхода. Сигналы с них поступают на вычислитель или контроллер. В памяти электронного блока заложена формула расчета массы в соответствии с законами термодинамики. Процессор в реальном времени вычисляет поправку, перемножая данные о текущей плотности и скорости. Так показывается массовый расход с поправкой. Этот метод предусмотрен многими типами расходомеров, и современные приборы часто имеют встроенные модули для подключения этих датчиков на входе и выходе.
Особенно важна температурная компенсация для вихревых расходомеров, так как они напрямую измеряют частоту, а скорость звука и вязкость меняются с нагревом. В ультразвуковых системах обработка скоростного профиля также требует данных о текущем состоянии измеряемой среды. В турбинных и ротационных приборах важно не выходить за границы по верхнему пределу давления и конденсации, чтобы не разрушить механизм. Наличие полного комплекса — это требование российских стандартов и регламентов, а не просто пожелание заказчика. Компании, которые просто ставят счетчик без термодатчика, рискуют получить штрафы и искаженную отчетность.
Взрывозащищенное исполнение датчиков также является критическим требованием при работе на газовых магистралях. Вся конструкция должна иметь нужный уровень защиты. При пусконаладке обязательно программируется коррекция нуля и задается состав газа, особенно если речь о смесях, отличных от природного топлива. Если идти по пути упрощения и не добавить функционал коррекции по температуре и давлению, можно свести на нет преимущества самых дорогих и высокоточных моделей. Без этой системы ваш узел учета нельзя считать достоверным. Просто установить хорошие датчики расхода недостаточно. Нужно организовать физически правильное снятие данных именно с того участка, который соответствует расчетной температуре потока.
Специфика монтажа: прямые участки до и после расходомера для каждого типа прибора
Техническая политика многих компаний часто упускает одно — монтаж. Установили прибор, он показывает, и хорошо. Но даже самая современная модель, предназначенная для высокоточного учета, будет врать, если нарушена гидродинамика потока. Дело в искажениях, которые создают местные сопротивления — колена, тройники, клапаны, сужения или расширения. Поток после них закручен, имеет неоднородную эпюру скоростей. Приборы показывают заниженные или завышенные значения, возникает систематическая метрологическая погрешность. Главное лекарство от этого — обеспечение достаточных прямых отрезков трубы. Строгих зон, где нельзя создавать препятствия, чтобы стабилизировать поток до и успокоить после.
Требования к длине прямых участков сильно разнятся в зависимости от вида используемых технологий. Тахометрические расходомеры, к которым относятся турбинные и крыльчатые, относительно неприхотливы, если скорость невелика. Но все равно производители требуют хотя бы 5–10 диаметров трубы до. Электромагнитный расходомер менее чувствителен к профилю потока, но требует полностью заполненной трубы и отсутствия сильной турбулизации. Для электромагнитного метода обычно хватает 5 условных диаметров до и 2 после. Сложнее ситуация с ультразвуковыми и вихревыми системами. Им нужны большие зоны успокоения — до 30 диаметров до и 5–10 после. Причина в том, что они основаны на анализе времени прохождения сигнала или частотах срыва вихрей, которые очень сильно зависят от качества потока.
Расходомеры переменного перепада давления (диафрагмы) требуют особенно длинных прямых зон. В зависимости от типа местного сопротивления до, длина может достигать 40–50 диаметров. Если место ограничено, в трубопровод устанавливают струевыпрямители. Это специальные решетки или трубчатые вставки, которые разрушают крупные вихри и выравнивают поле скоростей. Пропускная способность при этом слегка падает, и создается дополнительное гидравлическое сопротивление, но зато уменьшаются требования к прямой дистанции. Без них или достаточного свободного пространства диафрагма дает недопустимую нестабильность сигнала при высоких скоростях.
Важно также состояние уплотнительных прокладок. Если при сварке или фланцевом соединении прокладка выдавилась внутрь трубного прохода, образуется ступенька. Это возмущение вносит непредсказуемые ошибки в показания любого прибора и полностью нивелирует точность. При монтаже вихревых и ультразвуковых расходомеров обязательна центровка прокладок строго по отверстию фланца. Еще одно правило: точка установки по отношению к насосам и регуляторам давления. Прибор не должен стоять сразу за ними или на стороне всасывания без запаса расстояния. Учет всех этих монтажных нюансов дает примерно 50 процентов успеха во всем проекте по организации учета.
Если возможности установки ограничены, нужен индивидуальный расчет. Инженеры могут промоделировать эпюру скоростей и подсказать оптимальное место или рекомендовать конкретную модель, менее чувствительную к искажению профиля (например, многолучевые ультразвуковые расходомеры). Но универсального рецепта нет. Прямолинейность участка, чистота обработки внутренних стенок и правильность соосности — база, на которой держится вся метрология.
Заключение
Рынок современных приборов для контроля потока огромен. Каждый проект уникален, и идеального решения на все случаи не найти. Покупая оборудование, важно опираться не просто на цену, а на задачу и параметры конкретного рабочего места. Выбор между механикой и ультразвуком, постоянным и переменным перепадом зависит от того, что мы хотим измерить и с какой достоверностью. Подробное изучение характеристик среды и условий на объекте всегда окупается. Лучше потратить время на предварительный анализ и консультации с техническими специалистами, чем позже устранять последствия неправильного выбора и монтажа.
Обслуживание современных расходомеров стало проще благодаря встроенной самодиагностике, но требование к квалификации персонала растет. Датчики и электроника становятся сложнее, но и информативнее. Теперь недостаточно просто один раз снять показания в месяц. Узлы учета интегрируются в единые цифровые системы предприятий. В заключение можно сказать, что качественный учет экономит гораздо больше, чем стоят самые дорогие приборы. Вода, газ и пар — это ресурсы, стоимость которых только возрастает. Комплексный подход к их учету, от грамотного подбора типа до профессионального монтажа, — залог прозрачности и эффективности производства.
