Ультразвуковые уровнемеры для жидких материалов: топ-5 критических ошибок при измерении в резервуарах с мешалками

Ультразвуковые уровнемеры для жидких материалов по праву считаются одним из самых распространенных решений в промышленности. Их главное преимущество — бесконтактный принцип измерения уровня. Однако на практике даже надежные приборы могут давать сбои. Особенно это заметно в резервуарах с мешалками, где среда находится в постоянном движении.

Когда мы говорим о контроле уровня в таких условиях, важно понимать физику процесса. Ультразвуковой сигнал посылается от излучателя в направлении поверхности. Затем он отражается от продукта и возвращается обратно к приемнику. Электронный блок вычисляет время прохождения волны и определяет расстояние до измеряемой среды. Казалось бы, простая схема. Но при наличии работающих лопастей, вихревых воронок и брызг возникают серьезные препятствия. Ложное эхо от подвижных частей конструкции сильно искажает картину. В результате датчик уровня может показывать недостоверные значения.

Цель этой статьи — разобрать пять критических ошибок, которые допускают при установке и настройке ультразвуковых датчиков уровня в емкостях с перемешиванием. Мы детально рассмотрим, как турбулентность влияет на отраженный сигнал, почему пена становится убийцей измерения и как правильно подобрать место монтажа. Информация будет полезна специалистам по автоматизации и обслуживанию оборудования в химической, пищевой и других отраслях, где необходим точный контроль уровня жидких сред.

Слепая зона и перемешивание: почему датчик теряет сигнал при высоком уровне и как правильно рассчитать минимальное расстояние

Любой ультразвуковой уровнемер имеет слепую зону. Это участок непосредственно под излучателем, в котором прибор не способен корректно измерять расстояние. Физика здесь простая. Ультразвуковой преобразователь излучает акустический импульс и после этого некоторое время вибрирует по инерции, как колокол после удара. Пока колебания мембраны не затухнут, приемник не может различить отраженный сигнал на фоне остаточной вибрации. В технических характеристиках эта зона указывается как минимальное расстояние от торца датчика до измеряемой поверхности.

Когда речь идет о резервуарах с мешалками, проблема слепой зоны становится особенно острой. В спокойной емкости достаточно просто соблюсти паспортное расстояние, скажем тридцать сантиметров. Но при работающей мешалке жидкость поднимается, возникают волны и брызги. Уровень у стенки емкости или в месте монтажа датчика может кратковременно подскакивать выше, чем средний измеряемый уровень. Если поверхность вплотную приближается к излучателю или попадает в слепую зону, уровнемер перестает выдавать достоверные показания. Контроль уровня пропадает именно в тот момент, когда он наиболее критичен — при почти полной емкости и активном перемешивании.

Как правильно рассчитать минимальное расстояние с учетом турбулентности? Просто вычесть паспортное значение из высоты резервуара недостаточно. Необходимо добавить запас на динамику. В технологических условиях с мешалками слепая зона фактически увеличивается на высоту самой высокой волны и брызг. Практики рекомендуют закладывать дополнительно от ста до трехсот миллиметров сверх документации производителя, а для агрессивных сред с бурным газовыделением и того больше. Важно понимать, что это требование к монтажу, а не недостаток конкретной модели. Даже самые надежные ультразвуковые датчики уровня физически не могут работать в зоне остаточных колебаний.

Еще один нюанс связан с установкой датчика в удлинительном патрубке. Иногда для удобства обслуживания ультразвуковой преобразователь монтируют на трубе. В этом случае слепая зона рассчитывается уже от нижнего среза патрубка, а не от мембраны. Если патрубок длинный, а его диаметр мал, возникают дополнительные переотражения. Сигнал мечется внутри трубы и затухает, что также эквивалентно расширению слепой зоны. Монтажники часто забывают об этом, ориентируясь только на паспорт излучателя.

Для химической, пищевой промышленности и водоочистки данная информация критически важна. Переполнение резервуара из-за потери сигнала в слепой зоне ведет к остановке процесса и затратам на ликвидацию последствий. Поэтому при выборе места установки всегда контролируйте не только статическое расстояние до максимального уровня жидкости, но и динамическую высоту волны. Тогда ультразвуковой контроль уровня будет стабильным во всем рабочем диапазоне измерения, включая верхние значения.

Вихревая воронка в центре резервуара: почему измерение по центру всегда врет и как вынос датчика на край спасает показания

Классическая ошибка при проектировании узла контроля уровня — разместить ультразвуковой датчик строго по центру емкости. Логика кажется железной: геометрический центр находится на максимальном удалении от стенок, значит, ложных эхосигналов будет меньше. Но в резервуарах с мешалками эта логика дает сбой.

При включении лопастной мешалки жидкость закручивается. Возникает центробежный эффект, отбрасывающий среду к периферии. По оси вращения формируется вихревая воронка — углубление на поверхности, которое может достигать значительной глубины. Если ультразвуковой уровнемер направлен точно в центр, он измеряет расстояние не до реального уровня жидкости, а до дна воронки. Отраженный сигнал приходит от самой нижней точки этой впадины, и прибор показывает заниженные значения. При высокой скорости вращения и малой вязкости продукта разница между периферией и центром способна составлять сотни миллиметров.

Второй негативный фактор — сама форма воронки. Коническая поверхность рассеивает ультразвуковой импульс в стороны. Значительная часть акустической энергии не возвращается обратно к приемнику, а уходит в стенки. Ослабленный сигнал приводит к сбоям измерения, появлению ошибок и ложным срабатываниям сигнализации.

Решение задачи — грамотный выбор места монтажа. Ультразвуковые датчики уровня необходимо смещать от центра к краю емкости, но не вплотную к стенке. Оптимальная точка — примерно на трети или половине радиуса. В этой зоне поверхность жидкости максимально плоская даже при работающей мешалке. Турбулентность и пена распределяются более равномерно, а воронка отсутствует как явление.

Важно также учитывать направление потока. Излучатель не должен находиться над участками, куда мешалка гонит основную массу жидкости, иначе помимо воронки вы столкнетесь с высокими гребнями волн. Желательно визуально оценить или смоделировать циркуляцию среды и найти компромиссную позицию со стабильной поверхностью без экстремальных перепадов измеряемого уровня.

В отдельных случаях производители оборудования допускают монтаж датчика за защитным козырьком или в волноводной трубе, которая отсекает возмущения. Но проще и дешевле изначально заложить правильную точку установки в проект. Тогда ультразвуковой принцип измерения уровня полностью оправдает свою репутацию надежного бесконтактного метода контроля жидких сред в технологических емкостях с постоянным перемешиванием.

Настройка усреднения без учета волн: как сглаживание данных маскирует реальную качку поверхности от работающей мешалки

Цифровые ультразвуковые уровнемеры обладают функцией усреднения или демпфирования. Эта возможность позволяет сглаживать резкие скачки показаний и выдавать на контроллер плавный аналоговый сигнал. На первый взгляд, опция кажется спасительной для емкостей с мешалками. Настроил усреднение побольше, и стрелка на дисплее замерла. На самом деле, именно здесь скрыта одна из самых коварных ошибок.

Когда мешалка работает, поверхность жидкости не стоит на месте. Она дышит, колеблется, образует волны разной амплитуды. Реальный измеряемый уровень непрерывно меняется вокруг некоторого среднего значения. Если задать слишком большое время демпфирования, прибор начинает показывать нечто среднее за длительный период. Внешне все спокойно, цифры стабильны. Однако эта стабильность ложная. Система управления не видит, что в отдельные моменты гребень волны поднимается опасно высоко. Риск перелива или срабатывания аварийной защиты остается, но оператор о нем не подозревает.

Обратная сторона излишнего усреднения — пропуск реальных аварийных событий. Представьте, что в резервуар внезапно начал поступать продукт с большим расходом. Уровень стремительно растет. Но из-за агрессивной настройки демпфирования ультразвуковой сигнал обрабатывается медленно. Пока электроника накопит достаточно данных и обновит выходное значение, могут пройти драгоценные секунды или даже минуты. За это время емкость переполнится. Классический сценарий: мешалка работает, все трясется, оператор увеличивает усреднение, чтобы убрать рябь показаний, и одновременно отключает звуковую сигнализацию, которая надоедает ложными срабатываниями. Итог — производственная авария.

Как же настроить демпфирование правильно? Необходимо найти баланс между подавлением шумов и быстродействием. Общая рекомендация такова: время усреднения должно в три-пять раз превышать период самых медленных волн на поверхности, но не более того. Практики советуют начать с минимальных значений и постепенно увеличивать, наблюдая за поведением измеряемой среды визуально или по быстрому регистратору. Важно добиться, чтобы ультразвуковые датчики уровня отслеживали реальную динамику, а не рисовали красивую прямую линию на графике.

В ряду контрольно-измерительных приборов ультразвуковые уровнемеры ценятся именно за скорость отклика. Бесконтактный принцип измерения уровня позволяет получать множество замеров в секунду. Убивать это преимущество чрезмерным усреднением — значит собственными руками лишать систему автоматизации актуальной информации о процессе в химической или пищевой промышленности. Особенно это критично в пусковых режимах и при дозировании реагентов, когда каждая секунда на счету. Поэтому всегда помните: демпфирование — это фильтр шумов, а не инструмент для маскировки проблем с монтажом или турбулентностью. Волны нужно учитывать и правильно интерпретировать, а не прятать за математическим сглаживанием.

Ложное эхо от конструкции: как лопасти, валы и перегородки сбивают ультразвук и что делать с картой ложных сигналов

Ультразвуковой уровнемер излучает акустический импульс широким конусом. Производители указывают угол раскрытия диаграммы направленности, обычно от пяти до двенадцати градусов. На пути этого конуса может оказаться не только поверхность жидкости, но и элементы конструкции резервуара. Лопасти мешалки, вал, перегородки, лестницы и трубы становятся источниками ложного эха. Прибор воспринимает отраженный сигнал от металлической преграды как показатель уровня, хотя на самом деле измеряет расстояние до постороннего предмета.

Проблема особенно ярко выражена при неполном заполнении емкости. Представьте, что мешалка расположена прямо под датчиком. Когда уровень жидкости низкий, лопасти оголены и вращаются в воздушной среде. Ультразвуковая волна отражается от движущихся металлических частей, и на дисплее скачут хаотичные значения. При этом реальное количество продукта в резервуаре не меняется. Оператор теряет контроль над ситуацией, автоматика получает недостоверные данные, возможны ложные включения насосов или сигнализаторов уровня.

Как с этим бороться? Современные ультразвуковые датчики уровня оснащаются функцией построения карты ложных сигналов. Это программный инструмент, который запоминает статические помехи и вычитает их из результатов измерения. Процедура настройки обычно выполняется на пустом резервуаре до начала эксплуатации. Прибор сканирует внутреннее пространство и фиксирует все неподвижные объекты: балки, кронштейны, теплообменники. Затем алгоритм игнорирует отражения от этих целей в процессе работы. Однако с движущимися лопастями все сложнее. Их положение постоянно меняется, и стандартная карта помех не всегда способна полностью отсеять такой динамический шум.

Практические рекомендации по подавлению ложного эха от мешалки

Первый шаг — грамотное размещение излучателя. Ультразвуковой преобразователь необходимо монтировать так, чтобы в его акустический конус не попадали вращающиеся элементы. Смещение на край емкости помогает, но только если лопасти остаются за пределами диаграммы направленности.

Второй шаг — использование программных фильтров. Если датчик поддерживает расширенную работу с картой ложных сигналов, стоит задействовать окно подавления помех. Задается диапазон расстояний, в котором предположительно находится мешалка, и все эхо-сигналы из этой зоны игнорируются. Реальный уровень жидкости должен находиться выше или ниже данного окна.

Третий шаг — применение узконаправленных излучателей. Датчики с уменьшенным углом конуса лучше фокусируют сигнал и реже цепляют посторонние объекты.

Четвертый шаг — волноводная труба. Если сместить прибор или программно убрать помехи не получается, устанавливают успокоительный колодец. Труба проходит сквозь зону перемешивания и обеспечивает прямую видимость поверхности без контакта с лопастями. При этом важно помнить, что труба сама должна быть внесена в карту ложных сигналов как статический объект.

Наличие лопастей и вала — не повод отказываться от ультразвуковых уровнемеров. Правильная настройка карты ложных сигналов и продуманный монтаж позволяют добиться надежного измерения уровня в резервуарах с мешалками без замены принципа контроля и перехода на другие типы устройств. Главное — не игнорировать конструктивные особенности емкости и не надеяться, что прибор сам разберется. Грамотный ввод в эксплуатацию с обязательным картированием помех — залог стабильной работы измерительных приборов на объектах химической, пищевой промышленности и водоочистки.

Пена как убийца сигнала: почему смеси с ПАВами требуют частотного подбора датчика или перехода на волноводную трубу

Пена на поверхности жидкости — один из самых коварных врагов ультразвукового метода измерения уровня. Мешалка интенсивно взбивает среду, насыщает ее пузырьками газа, и на границе раздела фаз образуется плотная шапка. Акустический импульс сталкивается с этой пористой структурой, и происходит несколько неприятных эффектов одновременно. Сигнал не отражается четко, а рассеивается в толще пены. Часть энергии поглощается, часть уходит в стороны. Приемник либо не получает обратно ничего, либо фиксирует множественные слабые эхо-сигналы от разных слоев пузырьков. Итог — потеря сигнала уровня или хаотично прыгающие значения.

Особенно остро проблема встает на смесях с поверхностно-активными веществами. В пищевой промышленности это молочные продукты, сиропы, моющие растворы. В химической — реагенты для очистки, флотационные жидкости. ПАВы стабилизируют пену, делают ее густой, долго не оседающей. Даже непродолжительное перемешивание порождает шапку высотой в десятки сантиметров. Ультразвуковой уровнемер в таких условиях фактически слепнет. Оператор видит аварию датчика, хотя сам резервуар не переполнен и оборудование исправно.

Можно ли бороться с пеной, не отказываясь от бесконтактного принципа измерения уровня? Да, но потребуется осмысленный подход к выбору частоты прибора. Низкочастотные ультразвуковые датчики уровня, работающие в районе десяти-двадцати килогерц, обладают большей пробивной способностью. Длинная волна меньше рассеивается на неоднородностях пенной структуры и способна добраться до реальной границы жидкости. Высокочастотные модели с частотами свыше сорока килогерц, напротив, крайне чувствительны к любым помехам на поверхности. Их импульс гаснет уже в верхнем слое пены.

Однако снижение частоты несет компромисс. Падает разрешающая способность, увеличивается минимальный размер обнаруживаемого объекта. Для задач, где требуется высокая точность в сантиметры, такой вариант не всегда подходит. Тогда на помощь приходит волноводная труба. Успокоительный колодец, установленный вертикально, выполняет роль механического фильтра. Пена не может проникнуть внутрь трубы так же свободно, как снаружи. Внутри колодца поверхность среды остается относительно спокойной и чистой. Ультразвуковой сигнал свободно доходит до жидкости и возвращается к приемнику.

При монтаже волноводной трубы важно соблюсти несколько условий. Внутренний диаметр должен соответствовать рекомендациям производителя датчика. Труба должна быть перфорированной в нижней части для выравнивания давления и сообщения с основным объемом резервуара. Стенки внутри должны быть гладкими, без сварочных швов и налипших отложений. Периодическое обслуживание также никто не отменял — колодец может забиваться и сам становиться источником погрешности.

Таким образом, сталкиваясь с обильной пеной при перемешивании, не списывайте проблему на неисправность ультразвукового уровнемера. Причина в физике взаимодействия акустических волн с пористой средой. Решение лежит либо в грамотном подборе низкочастотной модели, либо в установке волноводной трубы. Комбинация этих двух мер позволяет получить стабильные и достоверные значения даже на самых сложных продуктах с высоким пенообразованием.

Заключение

Мы разобрали пять типичных ошибок, которые превращают ультразвуковые уровнемеры для жидких материалов в источник головной боли вместо надежного инструмента контроля. Слепая зона, вихревая воронка, избыточное усреднение, ложные эхо-сигналы от конструкции и пенящаяся среда — каждая из этих проблем способна привести к серьезным сбоям в автоматизации. Однако все они решаемы. Достаточно понимать физику ультразвукового принципа работы и соблюдать простые правила монтажа и настройки.

Правильный выбор места установки датчика уровня, грамотное картирование помех, адекватная настройка демпфирования и учет особенностей измеряемой среды — вот что отличает стабильно работающую систему измерения от аварийного участка. Ультразвуковые датчики остаются востребованным бесконтактным решением для резервуаров с мешалками именно благодаря сочетанию точности, простоты обслуживания и доступной стоимости. Нужно лишь правильно их применить.

Если вы стоите перед задачей подбора оборудования и хотите избежать описанных ошибок, обратите внимание на продукцию компании Анкорн. В каталоге производителя представлены ультразвуковые уровнемеры с различными частотами, узкими диаграммами направленности и продвинутыми алгоритмами обработки отраженного сигнала. Специалисты Анкорн помогут с расчетом слепой зоны, подберут оснастку для монтажа в емкости с мешалками и дадут рекомендации по настройке под конкретный технологический процесс. С таким подходом контроль уровня перестает быть проблемной задачей и становится стандартной рабочей процедурой.

Ультразвуковые уровнемеры для сыпучих материалов: полное руководство по выбору, монтажу и настройке

Измерение уровня сыпучих материалов — задача, с которой сталкиваются на самых разных производствах. От пищевой промышленности до химической отрасли, от сельского хозяйства до нефтепереработки — везде, где есть бункеры, силосы и открытые склады, требуется точный и надежный контроль. Современные технологии предлагают для этого различные методы, но особое место среди них занимают ультразвуковые приборы. Это решение, которое позволяет измерять уровень практически любых веществ бесконтактным способом.

Ультразвуковые уровнемеры работают на простом физическом принципе. Датчик излучает короткий импульс звуковой волны в направлении поверхности материала. Сигнал отражается от измеряемой среды и возвращается обратно к преобразователю. Электронный блок прибора измеряет время прохождения сигнала и, зная скорость звука в воздухе, вычисляет расстояние до продукта. Такой метод позволяет контролировать уровень в самых разных условиях, где другие технологии могут давать сбои.

В отличие от радарных уровнемеров или емкостных датчиков, ультразвуковые модели имеют свои особенности и преимущества. Их главная сила — действительно высокая точность измерений в стандартных условиях и неприхотливость к свойствам поверхности жидкости или сыпучего материала. Однако есть и нюансы: пыль, конусы загрузки, неровный рельеф поверхности и температурные перепады сильно влияют на стабильность сигнала. Поэтому правильный выбор устройства, его грамотный монтаж и настройка так важны для обеспечения надежной работы.

Эта статья — полное руководство для тех, кто хочет разобраться в теме детально. Мы рассмотрим принцип работы ультразвуковых датчиков, критерии их подбора под конкретные задачи, пошаговую инструкцию по установке в силосах и закрытых емкостях, а также методы настройки для компенсации помех. Наша цель — дать вам практические знания, которые помогут обеспечить непрерывное и точное измерение уровня на вашем предприятии.

Принцип работы ультразвуковых уровнемеров на сыпучих средах: почему пыль и шум — главные враги сигнала

Чтобы грамотно выбрать и настроить прибор, необходимо четко понимать, как он работает. В основе технологии лежит физика распространения звуковых волн. Ультразвуковые датчики генерируют короткий акустический импульс высокой частоты, который направляется вниз, к поверхности измеряемой среды. Достигнув границы раздела сред, сигнал отражается и возвращается обратно к чувствительному элементу. Такие уровнемеры определяют время прохождения импульса туда и обратно, после чего встроенный вычислитель рассчитывает расстояние до продукта. Современные ультразвуковые уровнемеры, например продукция ANCORN, делают это за доли секунды, обеспечивая непрерывное измерение. Это классический принцип для бесконтактного контроля уровня жидкостей и сыпучих материалов.

Однако работа с твердыми веществами кардинально отличается от контроля жидкостей. И главное препятствие здесь — пыль. При загрузке силосов или бункеров образуется плотное облако из мельчайших частиц. Ультразвуковые волны сильно затухают в такой среде. Звуковой импульс попросту рассеивается, не долетая до поверхности материала, или отраженный эхо-сигнал становится слишком слабым для обработки. Вторая серьезная проблема — акустический шум. Его создают работающие рядом механизмы, системы аспирации и сам поток падающего сыпучего продукта. В этих сложных условиях датчик может «потерять» истинное эхо и дать ложные показания. Именно поэтому промышленные уровнемеры для таких задач проходят специальные испытания на помехоустойчивость, чтобы сохранять работоспособность даже при сильной запыленности.

Не менее важный враг стабильного сигнала — геометрия поверхности. В отличие от спокойного зеркала жидкости, рельеф сыпучего материала в емкости практически никогда не бывает ровным. Формируются так называемые конусы загрузки и выгрузки. Ультразвуковой импульс, попадая на наклонную поверхность под острым углом, отражается не обратно к преобразователю, а в сторону. В результате обратно приходит ничтожно малое количество энергии, и прибор теряет возможность измерять уровень. Именно поэтому угол раскрытия луча и место установки датчика так критичны для задач, связанных с измерением уровня сыпучих материалов.

Современные ультразвуковые уровнемеры оснащаются специальными алгоритмами цифровой обработки сигнала для борьбы с этими явлениями. Программное обеспечение анализирует форму отраженного импульса и сравнивает его с сохраненной картой ложных эхо-сигналов. Благодаря этому устройство «учится» игнорировать помехи от конструкций внутри резервуара и с высокой точностью выделять полезное эхо от поверхности. Лучшие уровнемеры на рынке способны адаптироваться к меняющимся условиям прямо в процессе работы, автоматически подстраивая порог чувствительности. Такой принцип работы позволяет получать надежные результаты измерения даже при частичной запыленности, компенсируя недостатки, связанные с влиянием пыли и шума на тракт распространения волны.

Некоторые модели имеют встроенную функцию температурной компенсации, что напрямую влияет на точность. Скорость звука зависит от температуры воздуха, и ее изменение может исказить результат измерения. Без такой компенсации погрешность была бы слишком велика для технологических процессов, требующих высокой точности.

Ключевые критерии выбора датчика для сыпучих материалов: частота, угол раскрытия луча и мощность излучателя

Выбор подходящего прибора для конкретной задачи начинается с понимания его технических параметров. Для надежного контроля уровня сыпучих веществ необходимо учитывать характеристики измеряемой среды, геометрию резервуара и условия эксплуатации. Три ключевых параметра, которые определяют эффективность работы устройства — это рабочая частота, угол раскрытия луча и мощность излучателя. Разберем каждый из них подробно.

Рабочая частота: баланс между дальностью и помехоустойчивостью

Частота ультразвукового преобразователя напрямую влияет на его способность справляться с пылью и расстояние, на котором он может измерять уровень. Низкочастотные модели работают в диапазоне от 5 до 20 кГц. Их главное преимущество — меньшее затухание звуковой волны в запыленной среде. Такой сигнал способен пробить плотное облако пыли и достичь поверхности материала. Это делает низкочастотные датчики оптимальным решением для больших силосов и открытых складов с высоким уровнем запыленности. Недостаток — более широкий угол раскрытия луча и, как следствие, большее количество паразитных отражений от стенок и конструкций.

Высокочастотные датчики, работающие на частотах от 30 до 60 кГц и выше, обладают узконаправленным лучом. Это важное преимущество при монтаже в стесненных условиях, когда необходимо избежать попадания сигнала на стенки емкости или внутренние элементы. Однако такая высокая частота делает их более уязвимыми перед пылью — сигнал затухает быстрее. Поэтому их применение ограничено чистыми средами или емкостями небольшого объема. Правильный выбор частоты — это всегда компромисс между требуемой дальностью измерения и присутствием пыли.

Угол раскрытия луча: точное наведение на цель

Этот параметр определяет зону, которую «видит» датчик. Для сыпучих продуктов с неровной поверхностью узкий угол критически важен. Если луч широкий, он захватывает одновременно и пик конуса загрузки, и его основание. Отраженный сигнал становится размытым, а результат измерения нестабильным. Прибор с узким углом раскрытия позволяет нацелить акустический импульс точно в нужную точку и получить четкое эхо. Но необходимо следить, чтобы в эту зону не попадали сварные швы, лестницы или поток загружаемого продукта. Любое препятствие создаст ложный эхо-сигнал, который собьет настройку.

Мощность излучателя и чувствительность приемника

Мощность акустического импульса определяет, насколько сильный сигнал дойдет до поверхности и вернется обратно. Чем мощнее излучатель, тем больше энергии у отраженной волны, и тем легче электронному блоку выделить ее на фоне шумов. В условиях сильной запыленности, когда часть энергии рассеивается, запас по мощности становится решающим фактором. Современные ультразвуковые уровнемеры дополнительно оснащаются сложными алгоритмами цифровой обработки, которые анализируют форму и амплитуду возвращающегося сигнала, адаптивно подстраивая порог чувствительности. Это позволяет автоматически увеличивать усиление при слабом эхе и снижать его при наличии помех, обеспечивая стабильное измерение уровня в меняющихся условиях. Именно сочетание высокой мощности и интеллектуальной обработки сигнала гарантирует точные данные.

Сводная таблица: как выбрать параметры под задачу

Условия эксплуатацииРекомендуемая частотаУгол раскрытия луча
Большие силосы, высокая запыленностьНизкая (5-20 кГц)Широкий или средний
Узкие бункеры, чистая средаВысокая (30-60 кГц)Узкий
Неровная поверхность, конусы загрузкиСредняя (20-30 кГц)Узкий или средний

В конечном счете, определите приоритетные требования. Если главная проблема — пыль, выбирайте низкочастотный прибор с высокой мощностью. Если основная сложность — геометрия и близко расположенные стенки, ваш выбор — высокочастотный датчик с узким лучом. Учитывать все факторы в комплексе — значит заложить основу для надежной и долговременной работы всей системы контроля.

Пошаговая инструкция по монтажу: расчет минимального расстояния до стенки силоса и точки загрузки

Даже самый качественный и дорогой уровнемер не сможет обеспечить точных показаний, если его неправильно установить. Монтаж — это этап, на котором закладывается фундамент будущей надежности всей системы измерения. Для ультразвуковых датчиков, работающих с сыпучими материалами, критически важно правильно выбрать место на крыше резервуара. Ошибки на этом этапе приводят к ложным эхо-сигналам, нестабильным данным и полной недееспособности прибора. Разберем алгоритм, следуя которому вы обеспечите оптимальное положение устройства.

Шаг 1: Определите зону, свободную от препятствий

Первое, что необходимо сделать — внимательно изучить внутреннюю конструкцию емкости. Ультразвуковой импульс распространяется по прямой. Любой объект, попавший в конус луча на пути к поверхности материала, станет источником паразитного отражения. Это могут быть сварные швы, лестницы, балки перекрытия, элементы аспирационных систем или патрубки. Ваша задача — найти на крыше точку, из которой акустическая ось датчика будет направлена строго в свободное пространство. Идеальная мишень для сигнала — чистый, открытый участок поверхности сыпучего продукта.

Шаг 2: Рассчитайте расстояние до стенки

Стенка силоса или бункера — это мощный отражатель. Если луч будет касаться ее, сильный паразитный сигнал полностью забьет полезное эхо от продукта. Чтобы этого избежать, необходимо выдержать минимальное безопасное расстояние от оси датчика до стенки. Правило простое: луч не должен пересекаться со стенкой ни в одной точке на всем диапазоне измерения.

Для расчета используется формула, основанная на угле раскрытия луча и максимальном расстоянии до дна пустой емкости. Зная угол α (берется из документации к конкретной модели) и максимальную дальность L, минимальное расстояние до стенки X вычисляется как X = L * tan(α/2). Всегда добавляйте к полученному значению запас в 20-30 процентов, чтобы скомпенсировать возможные отклонения при монтаже и неточности в геометрии резервуара. Игнорирование этого простого правила — одна из главных причин вызова специалистов сервисной службы.

Шаг 3: Уйдите от точки загрузки

Это самый важный момент именно для сыпучих материалов. Никогда не устанавливайте датчик прямо над загрузочным рукавом или отверстием, через которое в емкость поступает продукт. В этой зоне находятся два главных врага сигнала. Первый — падающий поток материала. Ультразвук отражается от него и показывает уровень засыпки, а не реальную поверхность. Второй — плотное облако пыли, которое формируется именно в месте загрузки и максимально экранирует сигнал.

Датчик необходимо сместить от центра загрузки как можно дальше, но с учетом требования по расстоянию до стенки, описанного в шаге 2. Часто оптимальным решением является место ближе к стенке, напротив которого, благодаря углу естественного откоса, формируется относительно ровный и стабильный участок поверхности. В некоторых случаях на патрубок датчика монтируют защитный козырек, чтобы предотвратить прямое попадание пыли на мембрану.

Шаг 4: Соблюдите требования к установочному патрубку

При монтаже на высоком штуцере убедитесь, что его внутренний диаметр не меньше диаметра мембраны, а длина не создает «колодца», в котором будет гулять эхо. Край мембраны должен обязательно выступать из патрубка в полость резервуара, иначе акустический сигнал будет многократно переотражаться от его стенок и не дойдет до измеряемой среды. Это стандартное требование для бесконтактного метода измерения, о котором часто забывают.

Следуя этим четырем шагам, вы создадите правильные условия для работы ультразвукового прибора. Грамотный монтаж напрямую влияет на точность измерений и минимизирует необходимость в частом сервисном обслуживании в условиях запыленного производства.

Программирование и настройка ложных эхо-сигналов для игнорирования конструкций внутри емкости

После завершения монтажа начинается этап, от которого напрямую зависит точность измерений в реальных условиях — настройка прибора. Даже идеально установленный ультразвуковой датчик будет выдавать ошибочные данные, если его электронный блок не научить отличать полезный сигнал от паразитных отражений. Внутри любого резервуара всегда есть конструкции: сварные швы, балки, лестницы, распорки. Все они являются мощными отражателями акустического импульса. Задача специалиста — создать в памяти устройства карту этих статичных объектов, чтобы система их игнорировала. Эта функция называется подавлением или настройкой ложных эхо-сигналов.

Что такое ложный эхо-сигнал и почему он возникает

Ложный эхо-сигнал — это любое акустическое отражение, которое вернулось на чувствительный элемент преобразователя не от поверхности измеряемой среды. Источником может быть все что угодно: горизонтальная перекладина под датчиком, неровный сварной шов на стенке, край загрузочного люка. Мощность такого отражения часто сопоставима с полезным эхом, а в случаях, когда реальная поверхность сыпучего продукта имеет наклон, паразитный сигнал может быть даже сильнее. Без специальной настройки прибор выберет самый мощный отраженный импульс и покажет расстояние именно до него, а не до продукта. Это приведет к грубым ошибкам в контроле уровня.

Создание карты ложных эхо-сигналов: шаг за шагом

Процедура выполняется при пустом резервуаре. Это критически важно, потому что вам необходимо дать устройству записать все статичные помехи во всем диапазоне измерения. Алгоритм следующий:

  1. Обесточьте систему загрузки. Убедитесь, что вибрационные механизмы, системы аспирации и другое оборудование выключены, чтобы избежать случайных помех.
  2. Запустите автоматическую запись. В меню современных цифровых моделей есть специальная функция, которая может называться «Автоподавление помех», «Self-Learning» или «Запись кривой ложного эха». Активируйте ее.
  3. Дождитесь завершения сканирования. Прибор излучает импульсы и записывает все, что отражается на каждом миллиметре расстояния. Этот процесс может занимать от нескольких секунд до минуты.
  4. Проверьте результат. После записи устройство формирует опорную кривую и сохраняет ее в энергонезависимой памяти. Теперь при нормальной работе электронный блок будет вычитать эту карту из общей картины отражений.

Ручная корректировка для сложных случаев

Автоматическая настройка не всегда идеальна. Например, наклонная балка может давать размытое, слабое эхо, которое алгоритм не посчитал опасным, но оно влияет на стабильность. В таких случаях применяется ручная доводка. Специалист может вручную расширить зону игнорирования вокруг проблемного пика, задав ему более широкий «коридор» в миллиметрах. Или, наоборот, создать точечное подавление для четко выраженного паразитного отражения. Эта возможность особенно важна для измерения уровня сыпучих материалов, где поверхность неровная и полезный сигнал от нее может плавать по амплитуде.

Что делать, если конструкция меняется

В процессе эксплуатации внутри силоса могут появиться новые объекты. Типичный пример — налипание продукта на стенки, которое формирует толстый статичный слой. Со временем он становится новым источником отражения, не учтенным в старой карте. Уровнемер может начать ошибочно показывать расстояние до этого налипания, а не до реального уровня. Решение простое: периодическая актуализация кривой ложных эхо-сигналов. Процедуру записи необходимо повторить при очередном полном опорожнении емкости. Поддержание карты помех в актуальном состоянии — это базовое требование для обеспечения надежной и точной работы ультразвуковой системы измерения в долгосрочной перспективе. Это простое действие учета реальной обстановки в резервуаре предотвращает большинство проблем с точностью.

Типичные проблемы при эксплуатации: осаждение пыли на мембране, конусы загрузки и способы их решения

Даже идеально спроектированная и настроенная система контроля уровня со временем сталкивается с эксплуатационными трудностями. Условия работы с сыпучими материалами редко бывают лабораторно чистыми. Агрессивная среда, абразивная пыль и особенности поведения продукта в силосе ежедневно испытывают оборудование на прочность. Рассмотрим самые частые проблемы, с которыми сталкиваются специалисты на производстве, и проверенные способы их решения.

Осаждение пыли на мембране: потеря сигнала

Это, пожалуй, самая распространенная причина сбоев в работе ультразвуковых датчиков. Мелкодисперсная пыль, взвешенная в воздухе при каждой загрузке, постепенно оседает на всех поверхностях, в том числе и на рабочей мембране излучателя. Образуется твердая корка, которая блокирует излучение и прием акустической волны. Чувствительность прибора падает, сигнал слабеет, а в итоге устройство может полностью потерять возможность измерять уровень. Результат — ложные показания и остановка управления процессом.

Решение этой проблемы лежит в двух плоскостях. Первое — профилактика. Регулярный визуальный осмотр и очистка мембраны мягкой тканью являются обязательным пунктом в регламенте технического обслуживания. Второе — использование специальных конструктивных решений. Существуют модели с тефлоновым покрытием мембраны, которое уменьшает адгезию пыли. Более эффективный метод — установка продувочного кольца. Оно создает постоянный поток чистого воздуха перед мембраной, физически не позволяя частицам оседать. Это оптимальное решение для сильно запыленных производств, например, на цементных заводах или мукомольных комбинатах.

Конусы загрузки и выгрузки: нестабильность показаний

Сыпучий материал никогда не лежит идеально ровно. При заполнении емкости под точкой загрузки формируется конус, вершина которого направлена вверх. При опорожнении, наоборот, образуется воронка выгрузки с пиком, направленным вниз. Ультразвуковой импульс, падая на наклонную поверхность конуса, отражается не вертикально вверх, а в сторону. Датчик в этот момент либо не получает отраженного сигнала вовсе, либо фиксирует хаотичные слабые эхо-сигналы от разных частей неровной поверхности. Показания скачут, и контролировать реальный объем продукта становится невозможно.

Самый действенный способ борьбы с этим явлением — правильный монтаж, о котором мы говорили в предыдущем разделе. Смещая точку установки от центра загрузки, вы нацеливаете луч на более пологий склон конуса. Также помогает настройка времени усреднения в параметрах прибора. Если увеличить период, за который устройство вычисляет среднее значение, можно сгладить резкие скачки показаний, вызванные прохождением пика конуса через акустическую ось. В особо сложных случаях на открытых складах применяют специальные отражатели, которые монтируют в зоне измерения, но такой метод требует детального подбора.

Влияние влажности и температуры: конденсат и градиенты

Резкие перепады температуры на границе день-ночь или разница между теплым воздухом внутри силоса и холодным снаружи приводят к образованию конденсата. Капли влаги на мембране так же губительны, как и пыль, так как они кардинально меняют акустические свойства преобразователя. Кроме того, температурные градиенты в газовой среде над продуктом искривляют траекторию ультразвукового луча. Модели со встроенным температурным датчиком и функцией компенсации этой проблемы частично решают вопрос, но не всегда справляются с физическим слоем конденсата. Здесь снова выручает только технология продувки, которая осушает мембрану.

Сводка проблем и решений

ПроблемаПричинаСпособ решения
Потеря сигналаСлой пыли на мембранеОчистка, тефлоновое покрытие, продувочное кольцо
Скачки показанийКонусы загрузки/выгрузкиСмещение точки монтажа, усреднение сигнала
Затухание в средеВысокая концентрация пылиИспользование низкочастотного датчика
Конденсат на мембранеПерепад температур и влажностиПродувка, использование обогреваемых кронштейнов

Помните, что надежность работы любой системы измерения уровня зависит не только от качества самих приборов, но и от регулярности сервисного обслуживания. Периодический осмотр, проверка карты ложных эхо-сигналов и очистка — залог того, что вы будете получать точные данные на протяжении всего срока эксплуатации. Игнорирование этих простых правил ведет к скрытым потерям на производстве из-за неточного учета сырья и готового продукта.

Заключение

Мы подробно разобрали все этапы работы с ультразвуковыми уровнемерами для сыпучих материалов: от понимания физики процесса до настройки в сложных условиях реального производства. Стало очевидно, что успех измерения зависит не только от стоимости устройства, но и от грамотного подбора, правильного монтажа и регулярного обслуживания.

Выбор подходящего уровнемера — это всегда поиск баланса между характеристиками среды, геометрией емкости и бюджетом. Универсального решения не существует: для одних задач критична мощность и низкая частота, для других — узкий луч и высокая точность. Именно поэтому важно консультироваться со специалистами и запрашивать техническую поддержку у производителя перед покупкой.

Установленный по всем правилам уровнемер будет работать надежно и долго, обеспечивая точные данные для управления технологическими процессами. Не пренебрегайте созданием карты ложных эхо-сигналов при пусконаладке и не забывайте про периодическую очистку мембраны. Эти простые действия предотвращают большинство проблем, с которыми сталкиваются предприятия.

Современные цифровые модели открывают широкие возможности для интеграции в автоматизированные системы контроля. Удаленная диагностика, самокалибровка и интеллектуальная обработка сигнала делают эксплуатацию проще и эффективнее. Инвестируя в качественный уровнемер и уделяя внимание его настройке, вы закладываете фундамент для стабильной и бесперебойной работы всего производства. Надеемся, что это руководство помогло вам разобраться в теме и станет практическим помощником при решении ваших задач.

Как выбрать радарный уровнемер: 7 критических параметров, которые спасут бюджет

Выбор оборудования для автоматизации технологических процессов — это всегда поиск баланса между функциональностью и бюджетом. Перед инженером часто встает задача: как получить надежную систему контроля, не переплачивая за избыточные характеристики. В сфере измерения уровня жидких и сыпучих материалов сегодня широко применяются радарные уровнемеры. Эти приборы по праву считаются одними из самых точных и универсальных решений для сложных условий эксплуатации. В отличие от контактных методов, таких как поплавковые или гидростатические датчики, они используют бесконтактный принцип действия, излучая электромагнитные волны и анализируя отраженный сигнал.

Наш опыт показывает, что проблемы с некорректными показаниями часто возникают не из-за низкого качества самого устройства, а из-за ошибок на этапе подбора. Многие специалисты при заказе обращают внимание исключительно на цену или доверяют стандартным спецификациям, упуская из виду ключевые технические факторы. Игнорирование таких параметров, как диэлектрическая проницаемость измеряемой среды, наличие пены или конденсата, особенности геометрии резервуара, ведет к тому, что даже качественные радарные уровнемеры не могут обеспечить заявленную точность измерения. Как результат — сбои в учете продукта, аварийные остановки и, в конечном итоге, напрасные затраты.

В этой статье мы детально рассмотрим семь критически важных параметров, которые необходимо оценить перед тем, как выбрать радарный уровнемер. Мы разберем, почему одним устройствам не страшны пыль и налипания, а другие, напротив, теряют отраженный сигнал даже при незначительных помехах. Наша задача — дать вам четкий инструмент для сравнения моделей, чтобы вы могли принять правильное решение и обеспечить бесперебойную работу вашего оборудования на долгие годы, не раздувая при этом смету.

Какие параметры критичны для точности в пыли и конденсате

На многих производствах — от цементных заводов до химической отрасли — условия внутри резервуара далеки от лабораторных. Пыль при загрузке сыпучих материалов, густой пар или конденсат на стенках способны серьезно исказить отраженный сигнал. Чтобы радарные уровнемеры работали стабильно, а точность измерения оставалась высокой даже в таких сложных условиях, необходимо обращать внимание на три ключевых момента.

Частота сигнала и ее влияние на помехоустойчивость

Первый и самый важный фактор — это частота, на которой работают радарные уровнемеры. Здесь действует простое правило: выше частота — лучше проникающая способность и меньше рассеивание. Высокочастотные модели, например на 80 ГГц, формируют узкий, сконцентрированный луч. Такой импульс гораздо легче пробивает облако пыли и не видит мелкие частицы как препятствие. Низкочастотные приборы, напротив, дают более широкий конус, и при сильной запыленности часть энергии электромагнитных волн просто теряется, отражаясь от взвеси в воздухе. Если ваша задача — измерение уровня в бункере с цементом или мукой, выбор в пользу высокой частоты становится оптимальным решением.

Чувствительность и алгоритмы обработки

Даже хороший сигнал бесполезен, если электроника прибора не способна отделить полезное эхо от шума. Современные радарные уровнемеры оснащаются цифровой обработкой, которая анализирует всю картину отражений. Когда на стенках резервуара образуется толстый слой конденсата, он создает паразитные пики. Важно, чтобы устройство имело функции подавления ложных эхо-сигналов и могло настраиваться на игнорирование статичных объектов. Если прибор видит капли воды как поверхность продукта, показания скачут, и ни о каком контроле не может быть речи. Поэтому наличие продвинутого софта внутри датчика — не маркетинговая уловка, а реальная необходимость.

Защита антенны от загрязнения

Налипание пыли и конденсат напрямую влияют на эффективность излучения. Если на антенне скапливается грязь, мощность отраженного сигнала падает катастрофически. Для работы в подобных условиях производители предлагают специальные конструктивные решения: антенны с фторопластовым покрытием, обдув сжатым воздухом или использование волноводных конструкций. При наличии сильного пара проблему может решить и правильный монтаж — установка под небольшим углом, чтобы конденсат просто стекал, не образуя пленки. Игнорирование этого аспекта ведет к частым остановкам для очистки и сокращает срок службы оборудования. Ультразвуковой датчик в такой ситуации показал бы себя значительно хуже, так как его работа полностью парализуется при изменении плотности воздуха.

Итог для подбора прост: если в вашей емкости присутствуют пыль, пар или перепады температуры и давления, проверяйте частоту, логику обработки сигнала и материал антенны. Это та база, которая обеспечивает точные показания без постоянного вмешательства специалиста.

Как частота радарного уровнемера влияет на бюджет и окупаемость

При подборе измерительных приборов многие привыкли мыслить линейно: дороже устройство — больше возможностей. С радарными уровнемерами это работает иначе. Часто модель с более высокой частотой может стоить дороже при покупке, но в процессе эксплуатации именно она сбережет бюджет. Чтобы понять, как это связано, разберем два сценария.

Экономия на монтаже и оснастке

Низкочастотные радарные уровнемеры, работающие на 6 или 10 ГГц, имеют широкий угол раскрытия луча. Если резервуар узкий или внутри находятся балки, мешалки, лестницы, сигнал будет отражаться от этих конструкций. Чтобы получить чистые показания, приходится усложнять установку: обрезать или переносить внутренние элементы, создавать успокоительные колодцы, монтировать волноводные направляющие. Все это требует дополнительных материалов, остановки процесса и оплаты работы бригады.

Высокочастотные модели, например 80 ГГц, формируют луч диаметром всего несколько сантиметров. Такой сигнал легко проходит мимо препятствий и не замечает стенок резервуара. Монтаж становится проще и дешевле: в большинстве случаев достаточно стандартного патрубка без какой-либо доработки емкости. Разница в стоимости самих устройств часто полностью нивелируется уже на этапе запуска.

Снижение эксплуатационных расходов

Там, где технологический процесс сопровождается пылью, паром или налипаниями, частота напрямую определяет, как долго прибор будет выдавать стабильные данные без вмешательства человека. Высокочастотные радарные уровнемеры меньше подвержены влиянию этих помех. Им не нужен постоянный обдув антенны или регулярная чистка с привлечением персонала. Там, где низкочастотный датчик уровня начнет ошибаться из-за слоя пыли, высокочастотный продолжит работать с прежней точностью измерения.

Отдельно стоит учесть, что ошибки контроля уровня жидкости или сыпучих материалов приводят к прямым убыткам. Перелив продукта — это потеря сырья и риск аварии. Остановка насоса из-за ложного сигнала о пустом баке — простой производства. В масштабах непрерывного процесса такие сбои обходятся значительно дороже любой разницы в цене между моделями разных частот.

Итог очевиден: если вы работаете в сложных условиях с пылью или в стесненной геометрии, экономия на частоте обернется ростом затрат. Вложения в более совершенный высокочастотный радарный уровнемер окупаются за счет простого монтажа, минимального обслуживания и достоверности данных на всем сроке службы.

Как диапазон температур и давления определяет выбор без переплат

Температура и давление внутри резервуара — это параметры, которые напрямую задают конструкцию радарного уровнемера. Ошибка на этом этапе приводит к двум одинаково неприятным последствиям: либо прибор быстро выходит из строя, либо вы платите за избыточную защиту, которая на конкретном объекте просто не нужна. Чтобы баланс был верным, необходимо четко понимать, как эти факторы влияют на компоненты устройства.

Материалы и уплотнения

Температура измеряемой среды определяет, из чего должны быть изготовлены части радарного уровнемера, контактирующие с процессом. Для стандартных задач с температурой до плюс 150 градусов Цельсия достаточно фторопластовых уплотнений и стандартной нержавеющей стали. Но если в реакторе или автоклаве значения поднимаются выше, потребуются специальные керамические изоляторы, графитовые прокладки и жаропрочные сплавы. Это увеличивает стоимость, и здесь важно не переплачивать за высокотемпературное исполнение, когда процесс идет при обычных условиях. И наоборот: попытка сэкономить и поставить обычную модель в горячую зону закончится разгерметизацией и заменой уже через несколько месяцев.

Прочность антенны и фланца под давлением

Высокое давление в емкости требует усиленного конструктивного исполнения. Антенна радарного уровнемера испытывает на себе всю нагрузку процесса. При избыточном давлении в десятки атмосфер стандартный фланец и тонкостенный излучатель могут деформироваться. Производители предлагают модели с утолщенными стенками и дополнительными ребрами жесткости, специально спроектированные для таких условий. Если же в резервуаре давление близко к атмосферному, нет смысла заказывать усиленную версию — вы лишь потратите лишние деньги на металл, который никогда не будет работать на пределе.

Как избежать пустых трат

Главное правило подбора — опираться на реальные технологические параметры, а не на абстрактный запас. Запросите у технологов не только номинальные, но и максимально возможные значения температуры и давления, включая аварийные режимы и промывку оборудования. Именно эти пиковые цифры должны лечь в основу технических требований. Все, что сверх них, — это переплата, которая не повысит надежность и срок службы, а лишь утяжелит смету. Радарные уровнемеры в стандартном исполнении сегодня отлично справляются с большинством задач пищевой и химической промышленности. Специальные высокотемпературные модификации нужны только там, где без них действительно нельзя обойтись. Приняв это во внимание, вы получаете необходимую надежность ровно за те деньги, которых она стоит.

Какой тип антенны исключает ложные эхо-сигналы для вашей ёмкости

Антенна — это та часть радарного уровнемера, которая непосредственно взаимодействует с измеряемой средой и формирует электромагнитные волны. От ее конструкции зависит, насколько чистым и достоверным будет отраженный сигнал. Если тип антенны подобран неправильно, ложные эхо-сигналы от внутренних конструкций, стенок резервуара или налипаний продукта будут постоянно сбивать показания. Рассмотрим основные варианты и их назначение.

Рупорная антенна для больших расстояний и сложных сред

Рупорные антенны имеют форму расширяющегося конуса и отличаются мощным, сфокусированным излучением. Благодаря этому они обеспечивают высокую точность измерения на большом расстоянии и отлично работают с продуктами, имеющими низкую диэлектрическую проницаемость, например с нефтепродуктами или сжиженными газами. Еще одно преимущество рупора — устойчивость к высоким температурам и давлению. Однако из-за габаритов такая конструкция требует широкого монтажного патрубка, и в маленьких емкостях ее размещение может быть затруднено.

Линзовая антенна против налипаний и конденсата

Модели с линзовой антенной — это оптимальный выбор для процессов, где присутствуют пар, пыль или есть риск образования конденсата. Конструкция из фторопласта или другого диэлектрического материала с гладкой поверхностью не дает грязи задерживаться. Капли воды просто скатываются, не образуя проводящей пленки, которая могла бы блокировать излучение. Линза формирует узкий луч, что позволяет устанавливать такие радарные уровнемеры в резервуарах с мешалками, балками и другими препятствиями. Сигнал проходит мимо них и отражается строго от поверхности продукта, исключая паразитные эхо-сигналы.

Волноводная конструкция для узких мест и турбулентности

Если измерение уровня необходимо вести в очень тесной емкости или там, где жидкость постоянно волнуется и создает рябь, применяется волноводный направляющий трос или труба. В этом случае электромагнитные волны идут не в свободном пространстве, а вдоль металлического проводника, касающегося продукта. Такое решение полностью устраняет помехи от стенок резервуара и делает показания стабильными даже при сильном перемешивании. Однако этот вариант является контактным и не подходит для агрессивных сред, быстро разрушающих металл троса, или для сыпучих материалов, создающих натяжение и излом.

Правильный выбор антенны — это всегда компромисс между условиями внутри вашей ёмкости и требуемой точностью измерения. Оцените наличие налипающих веществ, конденсата, пара, внутренних конструкций и расстояние до поверхности. Сопоставив эти данные с характеристиками антенн, вы получите стабильный отраженный сигнал и сведете к минимуму количество ложных срабатываний.

Как сравнить протоколы связи и не заложить лишнее в смету

Цифровая начинка радарного уровнемера определяет, насколько легко он впишется в существующую систему автоматизации. Протокол связи — это не просто техническая деталь, а статья расходов, которую часто упускают из виду на этапе подбора. Неправильный выбор ведет к покупке дополнительных преобразователей, прокладке новых кабелей и оплате внеплановой работы программистов. Разберем, как этого избежать.

Токовый выход 4-20 мА — проверенная классика

Аналоговый сигнал 4-20 мА остается самым распространенным способом передачи данных. Такой выход есть практически в любом контроллере или панели оператора, и для простого контроля уровня этого часто достаточно. Если ваша задача сводится к получению текущего значения и отслеживанию минимального или максимального порога, радарный уровнемер с HART-протоколом поверх аналогового сигнала будет оптимальным решением. Вы получаете и базовое измерение, и цифровую диагностику без замены кабельной инфраструктуры. Это экономит средства, поскольку не требует модернизации щитового оборудования.

Полевые шины для сложных систем

Когда производство построено на обмене большими объемами данных и важна непрерывная самодиагностика, на первый план выходят промышленные сети — Profibus PA или Foundation Fieldbus. Такие протоколы позволяют передавать не только показания уровня, но и информацию о состоянии прибора, амплитуду эхо-сигнала, а также удаленно менять настройки. Однако внедрение полевой шины требует совместимых входных модулей и квалифицированного персонала для пусконаладки. Если ваша автоматизация пока не достигла такого уровня, закладывать в смету дорогие цифровые интерфейсы нет смысла: вы заплатите за функциональность, которой не сможете воспользоваться.

Беспроводные решения для удаленных объектов

На площадках, где прокладка кабеля затруднена или обходится слишком дорого, радарные уровнемеры с WirelessHART становятся разумной альтернативой. Они питаются от батарей или солнечных панелей и передают данные по радиоканалу. Монтаж сводится к установке кронштейна, а затраты на кабельные трассы исключаются полностью. Это ощутимая экономия для удаленных резервуарных парков, водозаборов или терминалов. Однако важно помнить, что для приема беспроводного сигнала на стороне системы управления нужен шлюз, который интегрирует эти данные в общую сеть.

Как принять решение без лишних затрат

Самый верный способ не переплатить — перед закупкой согласовать протокол с инженером АСУ ТП вашего предприятия. Уточните, какие входы уже есть на контроллере и какой интерфейс является стандартом для вашего объекта. Если везде используется аналоговый ввод, покупка прибора с цифровой шиной потребует дорогостоящих модулей расширения. И напротив, когда завод планомерно переходит на полевые сети, аналоговые датчики с протоколом HART могут стать компромиссным шагом. Таким образом, вы подбираете радарные уровнемеры с тем типом связи, который органично впишется в инфраструктуру без дополнительных адаптеров и переделок.

Где получить консультацию и подобрать оборудование

Технические специалисты часто сталкиваются с тем, что найти радарные уровнемеры под конкретные условия эксплуатации, не переплачивая за лишние опции, бывает непросто. Заводские спецификации не всегда учитывают реальные помехи вроде пыли, налипаний или агрессивных паров. В таких ситуациях имеет смысл обращаться напрямую к поставщикам, которые специализируются именно на этом типе измерительных приборов и могут предложить несколько вариантов решения.

Компания «Анкорн», например, поставляет радарные уровнемеры различных частот и конструкций, помогая закрыть задачи от простого контроля уровня жидкости в накопительных баках до высокоточного измерения в реакторах с высокой температурой и давлением. Инженеры поставщика могут подобрать модель с подходящим типом антенны, протоколом связи и монтажным оснащением, исходя из ваших технологических параметров. Такой подход избавляет от необходимости самостоятельно сравнивать десятки спецификаций и снижает риск заказать прибор, который не сможет корректно работать в конкретных условиях.

Если есть сомнения по поводу диэлектрической проницаемости измеряемой среды, наличия пены или конфигурации патрубков, вы можете отправить запрос с опросным листом. После анализа данных специалист предложит оптимальный радарный уровнемер с запасом по ключевым характеристикам, но без навязанных опций, раздувающих смету. Это именно тот случай, когда правильный выбор начинается с корректных исходных данных и поддержки тех, кто знает продукт изнутри.

Радарные уровнемеры: правда и мифы о слепых зонах и конденсате, которые мешают точным измерениям

Радарные уровнемеры сегодня широко применяются в самых разных отраслях промышленности. Они подходят для измерения уровня жидкостей, сыпучих материалов, агрессивных сред и продуктов в сложных условиях эксплуатации. Принцип действия таких приборов основан на излучении электромагнитных волн и анализе отраженного сигнала. Это бесконтактный метод, поэтому на результаты измерений меньше влияют температура, давление, пыль или пар. Однако вокруг технологии сложилось немало мифов. Особенно часто вопросы касаются слепой зоны и конденсата на антенне — именно эти факторы якобы мешают точному измерению.

На самом деле многие опасения преувеличены. Современные радарные датчики способны стабильно работать даже при наличии конденсата. А слепая зона — это не дефект, а техническая характеристика, заложенная в конструкцию. Чтобы разобраться, где правда, а где заблуждения, стоит рассмотреть, как именно работают такие приборы. Принцип действия большинства моделей — частотно модулированный непрерывный сигнал, или FMCW. Радарные уровнемеры излучают высокочастотные электромагнитные волны, которые отражаются от поверхности измеряемой среды и возвращаются обратно. Электронная схема анализирует время прохождения сигнала и вычисляет расстояние до продукта.

Благодаря такому подходу обеспечивается высокая точность измерения даже в резервуарах с мешалками, при перепадах температуры и в условиях сильного парения. Важно понимать, что радарные уровнемеры не стоит путать с ультразвуковыми датчиками: звуковые волны зависят от скорости распространения в воздухе, а электромагнитные — практически не чувствительны к изменению давления и температуры среды над продуктом. Поэтому радарный метод получил такое широкое распространение в промышленной автоматизации.

В этой статье мы подробно рассмотрим, что представляет собой слепая зона радарного уровнемера, почему конденсат не всегда критичен и как алгоритмы обработки сигнала справляются с помехами. Это поможет принимать более взвешенные решения при выборе и настройке измерительного оборудования.

Что такое слепая зона и почему расстояние от антенны не участвует в замере

Многие пользователи ошибочно считают, что слепая зона радарного уровнемера — это его недостаток или показатель плохого качества прибора. На самом деле это техническая характеристика, которая заложена в конструкцию любого бесконтактного измерительного устройства. Давайте разберемся, что она собой представляет и почему данные с этого участка не могут использоваться для точных измерений уровня.

Физический смысл слепой зоны

Принцип действия радарных датчиков основан на излучении электромагнитных волн и приеме отраженного сигнала от поверхности измеряемой среды. После того как прибор излучает импульс, ему требуется некоторое время для переключения из режима передачи в режим приема. В этот момент антенна еще не готова корректно обрабатывать отраженный сигнал, поскольку в волноводном тракте и на самой антенне присутствуют паразитные переотражения.

Таким образом, слепая зона — это минимальное расстояние от антенны до поверхности продукта, на котором радарный уровнемер способен выполнять измерения с заявленной точностью. Обычно это значение составляет от нескольких сантиметров до полуметра и зависит от модели прибора, типа антенны и рабочей частоты.

Почему расстояние от антенны исключается из замера

Электромагнитная волна, покидая антенну, формирует диаграмму направленности не мгновенно. В непосредственной близости от излучателя волновой фронт еще не стабилизирован, поэтому любой отраженный сигнал в этой области будет сильно искажен. Электронная схема обработки просто не сможет достоверно выделить полезное эхо на фоне собственных шумов передатчика.

Кроме того, внутри любого резервуара всегда есть элементы конструкции: стенки, мешалки, патрубки, лестницы. В дальней зоне алгоритмы подавления ложного эха успешно отфильтровывают эти помехи, но в ближней зоне соотношение полезного и паразитного сигналов становится критически низким. Именно поэтому производители в технических характеристиках всегда указывают границу нечувствительности и рекомендуют не размещать датчик уровня так, чтобы максимальный уровень продукта заходил в этот диапазон.

Типовые значения для разных частот

Величина слепой зоны напрямую связана с рабочей частотой прибора и типом применяемой технологии. Современные радарные уровнемеры, работающие на частоте 80 ГГц, имеют значительно меньшую слепую зону по сравнению с моделями на 6 или 26 ГГц. Благодаря более узкой диаграмме направленности и короткой длине волны высокочастотные устройства могут проводить надежные измерения начиная уже с десяти сантиметров от антенны.

Это особенно важно для небольших емкостей или технологических аппаратов, где каждый сантиметр рабочего объема на счету. Понимание этого параметра помогает оптимально выбрать оборудование и правильно установить датчик, чтобы обеспечить максимальную полезную высоту замера без потери точности.

Как учитывать слепую зону при установке

Монтаж радарного уровнемера всегда выполняется с учетом этого ограничения. Патрубок, в который устанавливается прибор, должен быть такой высоты, чтобы даже при полном заполнении резервуара поверхность продукта не поднималась выше границы слепой зоны. Если пренебречь этим требованием, данные измерений станут недостоверными, и система управления может пропустить критический уровень переполнения.

В случаях, когда резервуар имеет очень низкую высоту или технологический процесс требует контроля уровня практически под крышкой, применяются волноводные радарные уровнемеры. Такая конструкция направляет электромагнитную волну по зонду, и влияние паразитных переотражений резко снижается. Слепая зона у подобных приборов может составлять всего несколько сантиметров.

Почему конденсат на антенне не блокирует измерения и как работает подавление ложного эха

Конденсат на антенне радарного уровнемера — одна из самых частых причин для беспокойства среди специалистов по автоматизации. Принято считать, что капли влаги полностью блокируют электромагнитные волны и делают измерения уровня невозможными. В реальности ситуация сложнее, и современные приборы давно научились справляться с этой проблемой.

Как конденсат влияет на электромагнитную волну

Вода имеет высокую диэлектрическую проницаемость, поэтому тонкая пленка конденсата действительно создает границу раздела сред прямо на поверхности антенны. Часть излучаемого сигнала отражается от этой пленки обратно в приемник, формируя паразитное эхо. Именно это явление и породило миф о том, что радарные датчики не могут работать при наличии влаги.

Однако основная энергия электромагнитной волны все равно проходит сквозь тонкий слой конденсата. Ключевым фактором здесь является толщина пленки. Если слой воды составляет доли миллиметра, затухание сигнала оказывается минимальным. Проблемы действительно могут возникнуть только при образовании сплошной водяной пробки или толстой корки льда, но такие условия уже считаются аварийными и требуют применения обогрева антенны или других технических решений.

Алгоритмы обработки: как прибор отделяет помеху от полезного сигнала

Современные радарные уровнемеры оснащены цифровой обработкой сигнала, которая позволяет эффективно фильтровать паразитные переотражения. Принцип действия основан на том, что эхо от конденсата и эхо от поверхности измеряемой среды приходят на приемник в разное время. Конденсат находится непосредственно на антенне, поэтому отраженный сигнал от него возвращается практически мгновенно. Настоящий уровень продукта располагается значительно дальше, и сигнал от него приходит с ощутимой задержкой.

Прибор анализирует временную развертку и автоматически игнорирует самый первый пик, если он соответствует расстоянию, меньшему, чем слепая зона или заранее настроенная граница нечувствительности. Таким образом, наличие конденсата не влияет на результаты измерений, поскольку его эхо просто не участвует в расчетах.

Функция подавления ложного эха

Для более сложных случаев, когда внутри резервуара присутствуют стационарные конструкции, мешалки или другие источники помех, используется функция подавления ложного эха. При первичной настройке прибор записывает кривую всех паразитных отражений при пустом резервуаре или при заведомо низком уровне продукта. Эти данные сохраняются в памяти и в дальнейшем вычитаются из общего спектра принимаемых электромагнитных волн.

В случае с конденсатом картина немного иная, так как его количество может меняться в зависимости от температуры среды и влажности воздуха. Однако алгоритмы современных радарных датчиков способны отслеживать медленно меняющиеся помехи и адаптироваться к ним. Быстрые изменения, связанные с реальным перемещением уровня жидкости или сыпучих материалов, наоборот, четко выделяются на общем фоне.

Практические рекомендации

Чтобы минимизировать влияние конденсата, производители рекомендуют выбирать радарные уровнемеры с антеннами из гидрофобных материалов, например из фторопласта. На такой поверхности капли не задерживаются, а скатываются вниз, оставляя антенну практически сухой. Также хорошо зарекомендовали себя рупорные антенны с защитным обтекателем, который физически отделяет излучатель от внешней среды.

В случаях, когда технологический процесс предполагает постоянное сильное парение или образование обильного конденсата, следует обратить внимание на модели с усиленным СВЧ-трактом или рассмотреть возможность применения волноводных радарных уровнемеров. Такая конструкция проводит электромагнитные волны по металлическому зонду и значительно меньше подвержена влиянию влаги на антенне.

Миф о том что радар не видит пену и как разные типы пены влияют на сигнал

Существует устойчивое убеждение, что радарные уровнемеры бесполезны при наличии пены на поверхности продукта. Это утверждение верно лишь отчасти и требует детального рассмотрения. Пена пене рознь, и ее влияние на точность измерения напрямую зависит от структуры, плотности и толщины слоя.

Почему возник этот миф

Корни заблуждения уходят во времена широкого распространения ультразвуковых датчиков. Звуковые волны действительно практически полностью гасятся пеной, поскольку их принцип действия основан на механических колебаниях среды. Пузырьки воздуха рассеивают акустический сигнал, и эхо от поверхности жидкости просто не возвращается к приемнику. Когда на смену ультразвуку пришли радарные датчики, многие специалисты по инерции перенесли старые опасения на новую технологию. Однако электромагнитные волны взаимодействуют с пеной совершенно иначе.

Сухая и влажная пена: в чем разница

Для радарного метода измерения ключевое значение имеет диэлектрическая проницаемость среды. Сухая пена состоит в основном из воздуха с тонкими пленками продукта и имеет очень низкую диэлектрическую проницаемость. Электромагнитная волна проходит сквозь такую пену практически без затухания и отражается от границы раздела с жидкостью. В этом случае радарный уровнемер работает корректно и измеряет именно уровень продукта, а не верхнюю кромку пены.

Влажная пена, напротив, содержит большое количество жидкости и обладает более высокой диэлектрической проницаемостью. Ее структура представляет собой плотную массу, где объемная доля продукта значительна. Высокочастотный сигнал может частично отразиться уже от верхнего слоя такой пены, что приводит к завышению показаний. Прибор фиксирует не реальный уровень жидкости, а границу, где заканчивается плотная пена.

Как современные радарные уровнемеры справляются с пеной

Модели на 80 ГГц имеют существенное преимущество перед низкочастотными приборами при работе в условиях пенообразования. Более высокая частота и узкая диаграмма направленности позволяют электромагнитной волне лучше проникать сквозь пористую структуру. Кроме того, алгоритмы обработки сигнала способны анализировать несколько пиков на временной развертке и выделять среди них наиболее стабильный, соответствующий реальной поверхности жидкости.

Некоторые производители реализуют специальные режимы измерения для технологических процессов с обильным пенообразованием. В таких режимах прибор анализирует не только амплитуду отраженного сигнала, но и его фазовые характеристики, что помогает отличить эхо от пены от эха от плотного продукта.

Рекомендации по выбору и настройке

Если технологический процесс предполагает постоянное присутствие пены, рекомендуется использовать радарные уровнемеры с функцией анализа многолучевого эха. Хорошо зарекомендовали себя волноводные радарные уровнемеры, у которых электромагнитная волна распространяется по зонду, контактирующему непосредственно с жидкостью. Пена на зонде оседает, но ее влияние на измерения минимально, поскольку основная энергия сигнала сосредоточена вблизи металлической направляющей.

При выборе между различными типами приборов важно учитывать не только наличие пены, но и другие факторы: температуру среды, давление в резервуаре, химическую агрессивность продукта. В сложных условиях оптимальным решением часто становится комбинация правильно подобранной антенны и грамотной настройки алгоритмов подавления помех.

Как настроить границу нечувствительности и не потерять полезный объем

Граница нечувствительности — это параметр, который напрямую влияет на полезный рабочий диапазон радарного уровнемера. Неправильная настройка этой зоны приводит либо к ложным срабатываниям, либо к потере драгоценных сантиметров объема резервуара. Рассмотрим, как найти баланс между надежностью измерений и максимальным использованием емкости.

Что такое граница нечувствительности

Граница нечувствительности представляет собой расстояние от антенны, в пределах которого прибор игнорирует любые отраженные сигналы. В отличие от физической слепой зоны, которая обусловлена конструкцией и временем переключения приемопередатчика, граница нечувствительности задается программно и может настраиваться пользователем. Это инструмент, позволяющий адаптировать радарный уровнемер к конкретным условиям монтажа и особенностям резервуара.

Основное назначение этого параметра — исключить влияние паразитных переотражений от патрубка, сварных швов, фланца и других элементов, расположенных вблизи антенны. Если оставить границу нечувствительности нулевой, прибор будет пытаться анализировать все эхо-сигналы, включая помехи, что неизбежно приведет к скачкам показаний и ложным измерениям.

Как правильно рассчитать значение

При настройке следует руководствоваться несколькими правилами. Во-первых, граница нечувствительности должна быть больше физической слепой зоны, указанной в технических характеристиках прибора. Производители всегда приводят это значение для разных типов антенн и рабочих частот. Во-вторых, необходимо учитывать высоту монтажного патрубка. Если радарный уровнемер установлен на высоком патрубке, его внутренняя полость создает интенсивные переотражения, и границу нечувствительности придется увеличить на величину, превышающую длину этого патрубка.

Оптимальное значение подбирается экспериментально при пустой или почти пустой емкости. Оператор постепенно увеличивает параметр до тех пор, пока показания прибора не стабилизируются. Важно помнить, что каждый лишний сантиметр границы нечувствительности — это потерянный полезный объем в верхней части резервуара, поэтому не следует задавать чрезмерно большие значения без реальной необходимости.

Влияние на полезный объем резервуара

Потеря полезного объема особенно критична для небольших технологических аппаратов и расходных емкостей. Рассмотрим пример: цилиндрический резервуар высотой два метра, установленный горизонтально. Если граница нечувствительности настроена на тридцать сантиметров, это вычитает из рабочей зоны заметную долю общей вместимости. При этом в вертикальных резервуарах большого диаметра те же тридцать сантиметров могут соответствовать значительному объему продукта, что напрямую сказывается на эффективности производства.

Современные радарные уровнемеры, работающие на частоте 80 ГГц, помогают минимизировать эти потери. Благодаря узкой диаграмме направленности и короткой длине волны они требуют меньших значений границы нечувствительности даже при монтаже в патрубки стандартных размеров. Это позволяет максимально использовать внутренний объем емкости без ущерба для точности измерения.

Типичные ошибки при настройке

Одна из распространенных ошибок — полное отключение границы нечувствительности в попытке получить максимум полезного диапазона. Такой подход приводит к тому, что паразитные эхо-сигналы от близко расположенных конструкций периодически принимаются за уровень продукта. Результатом становятся хаотичные скачки выходного сигнала, ложные срабатывания аварийных уставок и, как следствие, сбои в работе системы управления.

Другая ошибка — установка единого значения для всех однотипных резервуаров без учета их индивидуальных особенностей. Каждый резервуар имеет свою геометрию, внутренние элементы, место установки датчика уровня. Поэтому настройка должна выполняться индивидуально, с последующей проверкой в реальных условиях эксплуатации. Только так можно гарантировать надежные измерения уровня и сохранить полезный объем.

Почему пар и перепад температур летом и зимой не глушат сигнал на 80 ГГц

Сезонные перепады температур и сильное парение внутри резервуара традиционно считаются серьезной проблемой для бесконтактных измерительных приборов. Однако радарные уровнемеры, работающие на частоте 80 ГГц, демонстрируют высокую устойчивость к этим факторам. Причина кроется в физике распространения электромагнитных волн и грамотной цифровой обработке сигнала.

Влияние пара на распространение электромагнитной волны

Водяной пар представляет собой взвесь мельчайших капель воды в воздухе. Для ультразвуковых датчиков такая среда действительно губительна, поскольку звуковые волны быстро затухают из-за рассеяния на каплях и изменения плотности газовой среды. Электромагнитные волны ведут себя иначе: их скорость и степень затухания определяются диэлектрической проницаемостью среды. У пара этот показатель очень низкий и близок к единице, то есть практически не отличается от сухого воздуха. Поэтому высокочастотный сигнал проходит сквозь облако пара почти без потерь энергии.

Определенное влияние пар может оказывать только в случае образования сплошной конденсированной пленки на антенне, но эта проблема решается выбором гидрофобных материалов и использованием обогрева. В остальном же измерения уровня остаются стабильными даже при интенсивном парообразовании.

Температурные перепады: зима и лето

Радарные датчики измеряют время прохождения сигнала от антенны до поверхности продукта и обратно. Скорость распространения электромагнитных волн в газовой среде практически не зависит от температуры, в отличие от скорости звука. Поэтому точность измерения не страдает ни при минус тридцати градусах зимой, ни при плюс пятидесяти внутри технологического аппарата летом.

Единственный параметр, который может незначительно измениться, — это геометрические размеры резервуара вследствие теплового расширения металла. Однако данное влияние настолько мало, что им обычно пренебрегают при расчетах уровня. Современные приборы могут компенсировать даже этот эффект, если в память занесена таблица поправок для конкретной емкости.

Преимущества частоты 80 ГГц

Выбор рабочей частоты 80 ГГц не случаен. Более высокая частота означает более короткую длину волны, а значит — более узкую диаграмму направленности. Сфокусированный луч проходит через пар и пыль с минимальным рассеянием, не задевая стенки резервуара и внутренние конструкции. Это резко снижает уровень паразитных переотражений и повышает соотношение полезного сигнала к шуму.

Для сравнения: радарные уровнемеры на 6 или 26 ГГц имеют более широкий угол излучения, и часть энергии неизбежно попадает на стенки и мешалки. На высоких частотах эта проблема выражена значительно слабее. Именно поэтому модели на 80 ГГц считаются оптимальным выбором для сложных условий эксплуатации, включая резервуары с паровой фазой, высокими температурами и интенсивным перемешиванием.

Алгоритмическая защита от помех

Помимо физических преимуществ высокой частоты, радарные уровнемеры на 80 ГГц оснащаются развитыми алгоритмами обработки отраженного сигнала. Процессор прибора непрерывно анализирует спектр принимаемых частот и выделяет среди множества эхо-сигналов именно тот, который соответствует реальной поверхности измеряемой среды. Плавающие помехи, вызванные движением пара или турбулентностью, отфильтровываются по признаку нестабильности.

Дополнительно применяется накопление сигнала: прибор делает несколько измерений подряд и усредняет результат. Случайные флуктуации, порожденные паром или конденсатом, взаимно компенсируются, а устойчивое эхо от уровня жидкости или сыпучих материалов остается неизменным. Такой подход обеспечивает надежные измерения в самых сложных технологических процессах.

Практические результаты

Опыт эксплуатации на предприятиях химической, нефтехимической и пищевой промышленности подтверждает, что радарные уровнемеры на 80 ГГц, включая продукцию Анкорн, стабильно работают при перепадах температур от минус сорока до плюс двухсот градусов. Пар, который неизбежно образуется при загрузке горячих продуктов или работе реакторов, не приводит к потере сигнала или заметному снижению точности. Это делает высокочастотные радарные датчики одним из самых надежных решений для учета уровня в промышленных условиях.

Отличия ультразвукового и радарного уровнемеров: что выбрать для вашего производства

На современных производствах контроль уровня жидкостей и сыпучих материалов превратился в одну из ключевых задач автоматизации. От правильного выбора оборудования зависит не только эффективность процессов, но и безопасность всей технологической цепочки. Среди всего многообразия измерительных приборов особое место занимают бесконтактные датчики, работающие без прямого контакта с измеряемой средой.

Наиболее широко распространены два типа таких устройств — ультразвуковые и радарные уровнемеры. Оба варианта относятся к классу бесконтактных измерителей, оба излучают сигнал в направлении поверхности продукта и оба вычисляют расстояние по времени возврата отраженного сигнала. На этом сходство заканчивается, а начинаются принципиальные отличия, влияющие на точность, надежность и стоимость готового решения.

Ультразвуковые датчики используют звуковые волны высокой частоты. Скорость их распространения сильно зависит от температуры воздуха, давления и даже влажности окружающей среды. Радарные приборы работают с электромагнитными волнами, которым не нужна воздушная среда для передачи энергии. Это сразу определяет разные сценарии применения: ультразвук хорошо справляется с простыми задачами при стабильных условиях, радар незаменим в сложных технологических процессах с перепадами температур и давления, при наличии пены, пара или пыли.

Цель этой статьи — детально сравнить оба метода измерения, разобрать их сильные и слабые стороны, а также помочь сделать осознанный выбор под конкретные требования производства. Мы рассмотрим принцип действия, ограничения по установке, влияние внешних факторов, точность измерения и экономическую сторону вопроса. Материал построен так, чтобы инженер, технолог или специалист по автоматизации мог сразу оценить, какая технология лучше подходит для его резервуаров, емкостей и рабочих сред.

Принцип действия: как измеряют уровень ультразвук и радар

Оба метода относятся к бесконтактным технологиям измерения уровня. Датчики устанавливаются в верхней части резервуара или емкости и направляют сигнал вниз, к поверхности продукта. Отраженный сигнал возвращается обратно, а электронная схема вычисляет расстояние, определяя время его прохождения. Зная высоту установки прибора, автоматика рассчитывает текущий уровень. Разница заключается в физической природе используемых волн, и это различие определяет все дальнейшие возможности и ограничения.

Как работает ультразвуковой уровнемер

Ультразвуковые датчики излучают короткие импульсы звуковых волн с частотой, которая лежит выше порога слышимости человека — обычно от 20 до 200 кГц. Звук распространяется через воздух, достигает поверхности измеряемой среды и отражается обратно. Электронный преобразователь фиксирует время от отправки до приема отраженного сигнала.

Ключевой фактор здесь — скорость звука в воздухе. Она составляет примерно 343 метра в секунду при нормальных условиях, но меняется в зависимости от температуры, влажности и давления газовой среды над продуктом. Поэтому для получения точных результатов ультразвуковым приборам требуется температурная компенсация. Встроенный датчик температуры измеряет нагрев воздуха в зоне распространения сигнала и корректирует расчет расстояния. Без такой коррекции погрешность может достигать нескольких процентов от диапазона измерения.

На эффективность работы сильно влияет состояние воздуха. Пар, запыленность, резкие температурные перепады меняют плотность газовой среды. Звуковые волны в таких условиях затухают или искривляются, что ведет к ослаблению отраженного сигнала и нестабильности показаний. Турбулентность на поверхности жидкости, пена, крупные предметы в емкости также могут рассеивать ультразвук, создавая ложные эхо-сигналы.

Как работает радарный уровнемер

Радарные уровнемеры используют электромагнитные волны микроволнового диапазона — как правило, с частотой от 6 до 80 ГГц. Микроволновый импульс излучается антенной в сторону поверхности продукта и отражается от нее. Принцип измерения также основан на подсчете времени прохождения сигнала туда и обратно. Но скорость электромагнитных волн практически не зависит от состояния воздуха, температуры, давления и запыленности газовой среды над измеряемой жидкостью или сыпучим материалом.

Главное условие устойчивого отражения для радара — диэлектрическая проницаемость продукта. Чем она выше, тем сильнее отраженный сигнал и тем стабильнее работает прибор. Вода и водные растворы с высокой диэлектрической проницаемостью дают мощный отклик. Нефтепродукты, масла, сжиженные газы имеют более низкую диэлектрическую проницаемость, поэтому для них требуется чувствительный приемный тракт и грамотная настройка. Вещества с очень низкой диэлектрической проницаемостью могут частично пропускать микроволновый импульс сквозь себя, что усложняет измерение.

Современные радарные приборы работают по двум основным схемам: импульсный метод и технология FMCW с непрерывным частотно-модулированным излучением. Первый посылает короткий мощный импульс и считает время напрямую. Второй излучает сигнал с плавно меняющейся частотой и сравнивает излучаемую и принимаемую частоту, что позволяет очень точно вычислять расстояние. FMCW-радары обеспечивают высокую точность измерения даже на малых расстояниях и в сложных условиях, где импульсный метод может давать сбои из-за паразитных отражений.

Ключевое различие

Таким образом, ультразвуковые уровнемеры опираются на распространение звуковых волн в воздушной среде и требуют стабильных атмосферных условий. Радарные уровнемеры работают с электромагнитными волнами, которые не зависят от свойств воздуха, но чувствительны к отражающим характеристикам продукта. Именно эта физика определяет, какой прибор окажется эффективным для конкретной задачи: ультразвук хорош для чистого воздуха и простых сред, радар незаменим там, где есть пар, пыль, высокие температуры и давление.

Ключевые отличия в точности и стабильности измерений

Точность измерения — один из главных критериев при подборе оборудования для технологических процессов. От нее зависит дозирование компонентов, управление запасами, безопасность персонала и экологическая надежность производства. Ультразвуковые и радарные уровнемеры демонстрируют разную степень стабильности показаний в зависимости от условий эксплуатации, характеристик измеряемой среды и правильности монтажа.

Что влияет на точность ультразвукового метода

Ультразвуковые датчики в идеальных условиях способны обеспечивать погрешность в пределах 0,15–0,2 процента от диапазона измерения. Однако эта цифра достигается только в спокойной воздушной среде при постоянной температуре и влажности. На реальном производстве такие условия встречаются редко.

Скорость звуковых волн напрямую связана с температурой воздуха. Изменение на десять градусов Цельсия приводит к смещению показаний примерно на полтора-два процента, если встроенный датчик температуры не успевает отработать коррекцию. Градиент температуры по высоте резервуара, когда внизу холоднее, а вверху теплее, создает дополнительную неопределенность. Звуковой импульс проходит через слои воздуха с разной плотностью, и траектория сигнала искривляется.

Влажность и наличие пара также вносят вклад в нестабильность. Капли воды в воздухе поглощают и рассеивают звук, ослабляя отраженный сигнал. Сильная турбулентность на поверхности жидкости, волны, перемешивание продукта меняют характер отражения. Пена на поверхности действует как акустический демпфер — звук вязнет в ней и не возвращается к приемнику. В таких ситуациях точность измерения может упасть в несколько раз, а при определенном уровне помех датчик вовсе теряет сигнал и переходит в аварийный режим.

Еще один фактор — монтаж. Ультразвуковые устройства требуют тщательного соблюдения установочных расстояний до стенок емкости, патрубков и внутренних конструкций. Паразитные эхо-сигналы от препятствий могут быть ошибочно приняты за отражение от поверхности продукта. Современные приборы оснащаются алгоритмами цифровой обработки и фильтрами ложных эхо-сигналов, но полностью исключить влияние геометрии резервуара сложно.

Что влияет на точность радарного метода

Радарные уровнемеры обеспечивают погрешность измерения на уровне 0,05–0,1 процента от диапазона, а в исполнениях для коммерческого учета — еще выше. Электромагнитные волны распространяются со скоростью, практически не зависящей от состояния окружающей среды внутри емкости. Температура, давление, запыленность или паровая фаза не смещают показания, если диэлектрическая проницаемость продукта остается стабильной.

Главный фактор, определяющий точность радарных датчиков — диэлектрическая проницаемость измеряемого вещества. Жидкости с высокой диэлектрической проницаемостью, такие как вода, кислоты, щелочи, создают сильное отражение и обеспечивают максимальную стабильность. Продукты с низкой диэлектрической проницаемостью — сжиженные газы, некоторые масла и растворители — отражают лишь небольшую долю энергии. В этих случаях чувствительность приемного тракта должна быть выше, а диапазон измерения сокращается.

Помехи от внутренних конструкций для радара менее критичны, чем для ультразвука. Узкая диаграмма направленности антенны позволяет выделить полезный сигнал на фоне паразитных отражений. Системы обработки современных микроволновых приборов анализируют амплитуду и фазу отраженного сигнала, выстраивая детальную картину пространства под антенной. Это дает возможность работать в емкостях с мешалками, змеевиками, лестницами и другими металлоконструкциями.

Пена для радара тоже создает помехи, но иначе, чем для ультразвука. Если пена сухая и рыхлая, микроволны проходят сквозь нее и отражаются от границы жидкости. Плотная и влажная пена, напротив, может давать собственное отражение, и прибор рискует измерять уровень по ее верхней кромке. Специальные режимы работы и алгоритмы позволяют отслеживать оба отражения и выбирать корректную границу раздела сред.

Сравнение стабильности при изменении внешних условий

Когда технологический процесс сопровождается частыми колебаниями температуры и давления, радарные уровнемеры имеют явное преимущество. Им не нужна температурная компенсация по воздуху, не требуется стабильная атмосфера в резервуаре. Это особенно важно при работе с нагретыми продуктами, в реакторах и автоклавах, где температура может меняться в течение одного цикла на десятки и сотни градусов.

Ультразвуковые датчики, наоборот, предъявляют жесткие требования к однородности газовой фазы. В закрытых емкостях с интенсивным испарением или химическими реакциями стабильность их показаний может оказаться недостаточной для ответственных задач. Зато в спокойных складских резервуарах с водой, готовой продукцией или при атмосферных условиях ультразвук демонстрирует хорошие результаты при заметно меньшей стоимости.

Долговременная стабильность также различается. Ультразвуковые преобразователи со временем могут деградировать из-за отложений на рабочей поверхности, коррозии или механических вибраций. Радарные антенны, особенно изготовленные из химически стойких материалов, меньше подвержены старению и требуют минимального обслуживания. Таким образом, для процессов, где важна высокая точность измерения на протяжении многих лет без частых калибровок, радарные приборы становятся оправданным вложением.

Влияние внешних условий: пена, пыль, пар, ветер и температура

Условия окружающей среды на производстве редко бывают идеальными. Технологические процессы часто сопровождаются испарениями, запыленностью, перепадами температур и другими факторами, которые напрямую влияют на работу измерительных приборов. Понимание того, как ультразвуковые и радарные уровнемеры реагируют на эти воздействия, позволяет избежать ошибок на этапе подбора оборудования.

Пена на поверхности продукта

Образование пены характерно для пищевой, химической промышленности и процессов брожения. Ультразвуковые датчики воспринимают пену как серьезное препятствие. Звуковые волны быстро затухают в пористой структуре пены, не достигая границы жидкости. Толстый слой пены может полностью поглотить сигнал, и прибор потеряет показания. Даже тонкий слой способен исказить результат на десятки сантиметров.

Радарные уровнемеры справляются с пеной значительно лучше. Микроволновый импульс проникает сквозь сухую и средневлажную пену и отражается от поверхности жидкости. Проблему создает только плотная, насыщенная влагой пена с высокой диэлектрической проницаемостью. В этом случае радар может зафиксировать отражение от верхней кромки пенного слоя. Однако современные модели оснащаются алгоритмами, которые анализируют форму отраженного сигнала и способны выделять истинный уровень жидкости под слоем пены.

Запыленность и сыпучие материалы

Пыль в воздухе — обычное явление на элеваторах, цементных заводах, дробильных установках. Для ультразвукового метода запыленность критична. Частицы пыли рассеивают и поглощают звуковые волны, сокращая диапазон измерения и снижая точность. При сильной запыленности датчик может полностью потерять эхо-сигнал.

Радарные устройства работают в пыли устойчиво. Электромагнитные волны практически не взаимодействуют с твердыми частицами малого размера, взвешенными в воздухе. Это делает радарные датчики основным выбором для измерения уровня сыпучих материалов — цемента, муки, зерна, руды, угольной пыли. Дополнительным преимуществом становится возможность применения в системах непрерывного контроля заполнения силосов и бункеров, где запыленность сохраняется постоянно.

Пар, конденсат и химические испарения

Пары и испарения меняют свойства газовой среды над продуктом. Ультразвук крайне чувствителен к таким изменениям. Пар создает неоднородности плотности воздуха, в которых звук преломляется и затухает. Конденсат на рабочей поверхности преобразователя блокирует излучение и прием сигнала. В стерилизаторах, варочных котлах, реакторах с нагревом ультразвуковые уровнемеры часто оказываются неработоспособными.

Радар работает в паровой фазе без ограничений. Скорость распространения электромагнитных волн не зависит от плотности пара или наличия конденсата в воздухе. Антенны радарных приборов могут оснащаться обогревом или продувкой, предотвращающей оседание конденсата на излучающей поверхности. Это решение широко используют на предприятиях пищевой промышленности, в фармацевтике и нефтехимии, где горячие процессы сопровождаются интенсивным парообразованием.

Ветер, сквозняки и открытые установки

Ультразвуковые датчики, смонтированные на открытых емкостях или под навесами, подвержены влиянию ветра. Потоки воздуха меняют траекторию звуковых волн и создают акустические помехи. Сильный ветер способен полностью сорвать прием отраженного сигнала. В таких случаях требуется установка ветрозащитных экранов или выбор другого метода измерения уровня.

Радарным приборам ветер не мешает. Электромагнитные волны не взаимодействуют с движущимся воздухом, поэтому открытые резервуары, отстойники и очистные сооружения успешно оборудуются радарными датчиками без дополнительных защитных конструкций.

Температурные перепады и экстремальные значения

Высокая температура продукта и окружающей среды — один из определяющих факторов при выборе технологии измерения уровня. Ультразвуковые уровнемеры имеют ограничения по температуре, связанные с материалом пьезоэлектрического преобразователя и скоростью звука в воздухе. При температурах выше 80–100 градусов Цельсия точность падает, а срок службы датчика сокращается. Резкие перепады создают градиенты плотности воздуха, которые искривляют траекторию сигнала и вносят дополнительную погрешность.

Радарные приборы выдерживают температуры вплоть до 400 градусов Цельсия и выше при использовании выносных антенн и специальных материалов исполнения. Электромагнитные волны не нуждаются в поправке на температуру воздуха. Это делает радар безальтернативным решением для высокотемпературных процессов — расплавов, битумов, горячих масел, пара под давлением.

Давление и вакуум в резервуаре

Избыточное давление или вакуум меняют плотность газовой среды. Ультразвук становится нестабильным в вакууме, поскольку звук не распространяется в разреженном воздухе. В герметичных емкостях с высоким давлением скорость звука отличается от нормальной, что требует постоянной корректировки, а встроенные датчики температуры не всегда справляются с этой задачей.

Радарные уровнемеры одинаково хорошо работают и при глубоком вакууме, и при высоком давлении. Измерения остаются стабильными в автоклавах, вакуумных сушилках, реакторах гидрокрекинга. Это особенно важно для нефтегазовой и химической промышленности, где процессы идут в замкнутых объемах под значительным избыточным давлением.

Таким образом, влияние внешних условий на ультразвуковые датчики существенно ограничивает сферу их применения. Радарные приборы демонстрируют значительно большую устойчивость к помехам и сохраняют высокую точность измерения в сложных условиях, где ультразвук применять нельзя или нецелесообразно.

Ограничения по монтажу и слепые зоны уровнемеров

Правильная установка датчика уровня влияет на точность измерения не меньше, чем его технические характеристики. Ошибки монтажа способны свести на нет все преимущества даже самого современного прибора. Ультразвуковые и радарные устройства имеют разные требования к месту размещения, форме патрубков и удаленности от стенок резервуара. Рассмотрим ключевые ограничения для каждого типа.

Слепая зона: что это и почему она важна

Слепой зоной называют участок непосредственно под излучающей поверхностью датчика, в котором измерение невозможно. После отправки импульса преобразователю требуется время, чтобы завершить излучение и перейти в режим приема. Если отраженный сигнал возвращается слишком быстро, электронная схема не успевает его обработать. В результате прибор не может измерить уровень ближе определенного минимального расстояния.

У ультразвуковых датчиков слепая зона обычно больше, чем у радарных. Это связано с длительностью звукового импульса и временем затухания колебаний пьезоэлемента. Типичное значение — от 20 до 50 сантиметров для стандартных моделей, но у приборов с широким диапазоном измерения слепая зона может достигать метра и более. Если уровень продукта регулярно поднимается в эту область, датчик уровня теряет показания, и автоматика перестает получать актуальные данные о заполнении емкости.

Радарные уровнемеры обладают значительно меньшей слепой зоной благодаря высокой скорости электромагнитных волн и короткой длительности импульса. Современные FMCW-радары способны измерять уровень на расстоянии от 5 до 15 сантиметров от антенны. Это важно для малых резервуаров, где каждый сантиметр высоты имеет значение, а также для систем защиты от переполнения.

Требования к месту установки

Ультразвуковые приборы требуют тщательного выбора позиции монтажа. Звуковые волны расходятся конусом, и любые препятствия внутри этого конуса создают ложные эхо-сигналы. Патрубки, лестницы, мешалки, датчики температуры, элементы конструкции резервуара — все это может отражать ультразвук и сбивать показания. Поэтому при установке выдерживают минимальное расстояние до стенок и внутренних устройств.

Патрубок, в который монтируется ультразвуковой датчик, должен быть коротким и широким. Длинные и узкие патрубки создают эффект акустической трубы: звук многократно переотражается от стенок, и прибор получает шум вместо полезного сигнала. Выступающие части патрубка внутрь емкости также недопустимы — они становятся источником паразитных отражений.

Радарные датчики менее критичны к геометрии установочного места. Узкая диаграмма направленности антенны позволяет направить луч в свободную от препятствий зону. Современные модели с алгоритмами подавления ложных отражений успешно работают в стесненных условиях, где имеются теплообменники, змеевики и рамные мешалки. Патрубки для радара могут быть длиннее, но их диаметр и форма должны соответствовать рекомендациям производителя, чтобы не искажать диаграмму направленности.

Юстировка и ориентация

Оба типа устройств требуют правильной ориентации относительно поверхности измеряемой среды. Ультразвуковой преобразователь должен быть направлен строго перпендикулярно поверхности продукта. Если датчик смонтирован под наклоном, отраженный сигнал уходит в сторону, и его энергия на приемнике падает. Для компенсации применяют поворотные кронштейны, но настройка направления вручную добавляет трудоемкости при монтаже.

Радарные приборы также требуют перпендикулярной установки, однако ряд моделей допускает небольшой угол наклона без существенной потери точности. Устройства с направленными антеннами позволяют измерять уровень в емкостях с коническим дном или неровной поверхностью засыпки, что особенно ценно при работе с сыпучими материалами.

Влияние материала и формы резервуара

Металлические резервуары создают сильные отражения для обоих типов измерительных приборов. Ультразвук страдает от реверберации — многократного переотражения звука между стенками, которое зашумляет полезный сигнал. Радар в металлической емкости, напротив, получает преимущество: стенки экранируют внешние электромагнитные помехи, а внутренние переотражения подавляются цифровой обработкой.

Пластиковые и стеклопластиковые емкости прозрачны для микроволнового излучения. Радарный уровнемер, смонтированный снаружи, может «видеть» сквозь стенку и фиксировать уровень без врезки в резервуар. Ультразвук таким свойством не обладает — акустический контакт через стенку практически невозможен.

Монтаж на открытых установках и в сложных условиях

На открытых площадках, где датчики уровня подвержены осадкам и обледенению, важна механическая защита. Ультразвуковые устройства чувствительны к налипанию снега и льда на рабочую поверхность преобразователя. Обогрев или козырек становятся обязательными элементами установки. Радарные антенны тоже могут загрязняться, но меньше теряют в чувствительности при образовании тонкого слоя наледи благодаря проникающей способности электромагнитных волн.

Вибрация несущих конструкций и гидроудары также накладывают ограничения. Ультразвуковые датчики восприимчивы к механическим колебаниям, которые создают акустический шум в рабочем диапазоне частот. Радар практически не реагирует на вибрацию, поскольку работает в микроволновом диапазоне.

Таким образом, монтаж радарных уровнемеров проще с точки зрения совместимости с различными типами резервуаров и менее требователен к геометрии установочного места. Ультразвуковые датчики дешевле в приобретении, но требуют более тщательного проектирования узла установки, что увеличивает общую стоимость внедрения.

Сравнение стоимости, окупаемости и сфер применения

Экономический аспект часто становится решающим при выборе между ультразвуковыми и радарными уровнемерами. Однако сравнивать только цену прибора в каталоге некорректно. Важно учитывать совокупную стоимость владения, затраты на монтаж, обслуживание, а также потенциальные потери от простоев и неточных измерений. Рассмотрим, во что обходится каждый тип датчиков на разных горизонтах эксплуатации.

Начальные затраты на оборудование

Ультразвуковые датчики уровня заметно дешевле при покупке. Простая конструкция пьезоэлектрического преобразователя, отработанная десятилетиями элементная база и массовое производство делают их доступными для широкого круга потребителей. Цена базовой модели может быть в два-три раза ниже радарного аналога со схожими характеристиками по диапазону измерения. Это делает ультразвук привлекательным для небольших производств, коммунального хозяйства, систем водоподготовки, где условия работы достаточно мягкие, а бюджет ограничен.

Радарные уровнемеры стоят дороже на старте. Сложная микроволновая электроника, высокочастотные компоненты, специализированные антенны из химически стойких материалов увеличивают себестоимость. Однако разрыв в цене постепенно сокращается с развитием технологий и ростом конкуренции среди производителей. Например, в каталоге компании «Анкорн» представлены как ультразвуковые, так и радарные датчики уровня с подробным описанием характеристик, что позволяет сравнить оба типа в одном месте и подобрать решение под конкретный бюджет и условия эксплуатации. Для стандартных задач появляются упрощенные модели радарных датчиков, по стоимости приближающиеся к ультразвуковым приборам среднего ценового сегмента.

Стоимость монтажа и пусконаладки

Установка ультразвуковых уровнемеров требует более тщательной подготовки. Необходимо выдерживать точные расстояния до стенок и препятствий, подбирать короткие патрубки, исключать источники акустических помех. Часто требуется изготовление специальных креплений, козырьков от осадков и солнца. Время, затраченное на юстировку и настройку фильтров ложных эхо-сигналов, увеличивает трудозатраты. В итоге экономия на цене прибора может быть частично или полностью съедена расходами на монтаж.

Радарные приборы монтируются быстрее и проще в большинстве типовых резервуаров. Широкая диаграмма направленности современных моделей прощает небольшие отклонения от идеальной позиции. Настройка зачастую сводится к вводу базовых параметров через меню или интерфейс HART. Там, где ультразвук потребовал бы выносного кронштейна и длительной регулировки, радар нередко устанавливается в штатный патрубок без дополнительных доработок.

Эксплуатационные расходы и обслуживание

Ультразвуковые датчики в процессе работы нуждаются в периодической очистке рабочей поверхности преобразователя. Пыль, конденсат, отложения продукта снижают чувствительность и требуют остановки процесса для протирки или замены. В химической промышленности, где присутствуют агрессивные пары, материал преобразователя со временем деградирует. Замена датчика в сборе обходится дешевле, чем у радара, но сама периодичность замен выше.

Радарные антенны, особенно выполненные из фторопласта или нержавеющей стали, устойчивы к отложениям и химическому воздействию. Применение продувки или обогрева антенны полностью исключает регулярную очистку в большинстве процессов. Обслуживание сводится к редким профилактическим осмотрам. Если прибор работает в системе коммерческого учета, периодическая поверка обязательна для обоих типов устройств, но стабильность радара позволяет увеличить межповерочный интервал.

Окупаемость и скрытые потери

Кажущаяся экономия на ультразвуке может обернуться потерями при неправильной оценке условий эксплуатации. Если датчик уровня периодически теряет сигнал из-за пара, пены или запыленности, оператор получает недостоверные данные. Ошибки в измерении уровня жидкости или сыпучих материалов приводят к переполнению емкостей, проливам, остановке насосов или неверному дозированию компонентов. Стоимость одной аварии или партии бракованной продукции часто перекрывает разницу в цене между ультразвуковым и радарным оборудованием.

Радарные уровнемеры окупаются за счет надежности и точности на ответственных участках. На производствах с непрерывным циклом, где простой стоит дорого, инвестиция в более дорогой, но безотказный прибор оправдана. Для коммерческого учета нефтепродуктов, сжиженных газов или спиртов радар становится обязательным выбором, поскольку обеспечивает требуемую законодательством высокую точность измерения.

Типичные сферы применения

Ультразвуковые датчики хорошо зарекомендовали себя в следующих отраслях и задачах:

  • Водоподготовка и водоотведение — измерение уровня в открытых каналах, приемных резервуарах, колодцах при стабильной температуре.
  • Пищевая промышленность — хранение молока, соков, растительных масел в некритичных условиях без сильного парообразования.
  • Производство напитков — измерение уровня в танках брожения при умеренных температурах.
  • Складские хозяйства — контроль заполнения резервуаров с готовой продукцией при атмосферном давлении и комнатной температуре.

Радарные уровнемеры являются оптимальным выбором в следующих ситуациях:

  • Нефтехимия и нефтепереработка — измерение уровня нефти, темных и светлых нефтепродуктов, сжиженных газов при высоких температурах и давлении.
  • Химическая промышленность — реакторы, емкости с агрессивными средами, паровой фазой, вакуумом или избыточным давлением.
  • Энергетика — контроль уровня в барабанах котлов, баках питательной воды, конденсатосборниках.
  • Горнодобывающая промышленность и стройматериалы — измерение уровня сыпучих материалов в силосах, бункерах, дробилках с высокой запыленностью.
  • Фармацевтика — стерильные емкости, реакторы синтеза, где требуется исключительная чистота обработки и устойчивость к паровой стерилизации.

Итоговая рекомендация

Выбор между ультразвуковыми и радарными приборами — это поиск баланса между стоимостью и надежностью для конкретного технологического процесса. Если условия стабильны, среда неагрессивна, нет пара и пыли, а бюджет ограничен, ультразвук станет разумным и экономически эффективным решением. Если же процесс сопряжен с перепадами температуры, высоким давлением, парообразованием или запыленностью, затраты на радарный уровнемер окупятся за счет безаварийной работы, точности и минимального обслуживания. В ответственных узлах учета и там, где ошибка измерения недопустима, радарные датчики являются безусловным стандартом.

Ультразвуковые уровнемеры: полное руководство по выбору датчика для агрессивных сред

Выбор оборудования для работы с химически активными веществами, кислотами и щелочами — это всегда поиск баланса между точностью измерений и долговечностью устройств. Когда речь заходит о контроле уровня в резервуарах с агрессивными средами, критически важно понимать, что контакт материала корпуса с рабочей жидкостью может вывести прибор из строя за считанные часы. Именно поэтому бесконтактные методы зондирования приобретают особую ценность. Ультразвуковой уровнемер в таких условиях становится не просто удобным инструментом, а зачастую единственно верным решением, позволяющим полностью исключить прямое взаимодействие чувствительных элементов с едкими реагентами.

Принцип действия подобных устройств основан на излучении акустического сигнала высокой частоты и приеме его отражения от поверхности измеряемой среды. Здесь нет погружаемых в жидкость трубок или мембран, контактирующих с химией под давлением. Излучатель находится над веществом, в воздухе, что автоматически снимает вопрос коррозионного разрушения сенсора, характерного для гидростатических или емкостных датчиков. Однако это не означает, что выбор можно свести к покупке первой попавшейся модели. Агрессивные сред диктуют жесткие требования не только к самому преобразователю, но и к его конструкционным материалам, устойчивости к испарениям и правильности интерпретации сигнала в сложной газовой среде. В этом руководстве мы разберем ключевые технические нюансы, которые помогут подобрать надежные устройства для контроля уровня жидкостей и сыпучих материалов в химической, нефтеперерабатывающей или фармацевтической промышленности, где цена ошибки слишком высокая.

Что такое агрессивная среда: классификация химических веществ по степени воздействия на корпус и мембрану уровнемера

Понятие «агрессивная среда» в контексте измерительных приборов гораздо шире, чем просто концентрированная кислота. Это любое вещество, способное разрушить конструкционные материалы датчика, нарушить целостность уплотнений или исказить сигнал. Если для контактных методов измерения критична стойкость погружных частей, то для бесконтактного ультразвукового метода главная угроза исходит от паров, газов и аэрозолей, поднимающихся над рабочей жидкостью.

Кислоты и окислители

Это самая очевидная группа агрессивных жидкостей. Соляная, серная, азотная и плавиковая кислоты в высоких концентрациях чрезвычайно активны. При выборе уровнемера для таких веществ важно смотреть не только на совместимость с самой жидкостью, но и на стойкость к её парам. Ультразвуковой датчик не касается зеркала жидкости, но его мембрана постоянно омывается испарениями. Если корпус или акустический излучатель выполнены из неподходящего пластика или металла, пары кислоты быстро разъедят поверхность, изменив геометрию мембраны и погрешность измерений.

Щелочные растворы

Гидроксид натрия (каустическая сода), гидроксид калия и аммиачные смеси не менее опасны. Особенность щелочей в том, что они часто провоцируют растрескивание полимерных материалов, особенно при повышенной температуре рабочей среды. Даже нержавеющая сталь может подвергаться коррозии в горячих концентрированных щелочах. Поэтому производители оборудования для контроля уровня в таких технологических процессах всё чаще предлагают датчики с защитными покрытиями мембраны из фторопластов, способных выдержать подобное воздействие без потери акустической прозрачности.

Органические растворители и летучие вещества

Ацетон, толуол, бензол и спирты представляют собой скрытую угрозу. Они могут не вызывать видимой коррозии металла, но проникают в структуру компаундов, уплотнительных колец и клеевых составов, вызывая разбухание и потерю герметичности. В приборах, предназначенных для измерения уровня жидкостей с высоким содержанием органики, степень защиты корпуса должна соответствовать стандартам IP67 или IP68, а в идеале корпус датчика должен иметь цельноформованный дизайн без щелей.

Смешанные среды и сточные воды

Резервуары на очистных сооружениях или в цехах гальваники содержат сложный коктейль из кислот, щелочей, солей и поверхностно-активных веществ. Контроль уровня в таких ёмкостях осложняется непредсказуемой химической активностью среды и обильным пенообразованием. Пена — это акустический демпфер для ультразвука, гасящий сигнал и снижающий точность. К тому же, химия сточных вод быстро разрушает металлические крепления и кабельные вводы из нестойких сплавов. Здесь требуется оборудование, рекомендованное производителем специально для очистных сооружений, с мембраной из поливинилиденфторида (PVDF) или этиленхлортрифторэтилена (ECTFE).

Таким образом, классификация веществ помогает понять, что в паспорте на прибор критически важны не только технические параметры, вроде диапазона измерений, но и графа «совместимость материалов» с конкретными химическими группами. Игнорирование этого пункта при подборе устройства для агрессивных сред превращает даже лучшие измерительные приборы в расходный материал с коротким сроком службы.

Материалы изготовления ультразвуковых датчиков: обзор покрытий PVDF, PTFE, ECTFE и их совместимость с реагентами

Когда ультразвуковой уровнемер монтируется над резервуаром с кислотой или щелочью, единственным физическим барьером между точной электроникой и химическими парами остается корпус излучателя с его мембраной. Ошибка в выборе материала этой детали приводит к тому, что устройство выходит из строя даже при бесконтактном принципе измерения. Поверхность мембраны мутнеет, покрывается микротрещинами или расслаивается, акустический сигнал слабеет, и показания становятся нестабильными. Рассмотрим три самых востребованных фторполимерных покрытия, применяемых в конструкциях для агрессивных сред.

PVDF — универсальная защита для стандартных задач

Поливинилиденфторид, или PVDF, считается базовым материалом для датчиков, работающих с умеренно агрессивными жидкостями. Он обладает хорошей механической прочностью, устойчив к истиранию и сохраняет стабильность формы при температурах до ста двадцати градусов Цельсия. Этот полимер отлично противостоит большинству неорганических кислот, солевым растворам, галогенам и ароматическим углеводородам. Однако у него есть ограничения: горячие концентрированные щелочи и некоторые кетоны вызывают деструкцию PVDF. Поэтому перед тем как купить датчик в таком исполнении, сверьтесь с таблицей химической стойкости от производителя — для слабых кислот и сточных вод это решение подходит, для крепкого каустика при высокой температуре уже нет.

PTFE — эталонная стойкость при экстремальном воздействии

Политетрафторэтилен, известный как тефлон, демонстрирует почти абсолютную инертность к химическим реагентам. Его не разрушают концентрированные кислоты, щелочи, органические растворители и окислители. Устройства с мембраной из PTFE выбирают для технологических процессов, где в одной емкости могут смешиваться вещества с непредсказуемой активностью. Недостаток материала — сравнительная мягкость. Тонкая тефлоновая пленка чувствительна к абразивным частицам, которые иногда присутствуют в измеряемой среде. Кроме того, PTFE плохо сваривается, поэтому корпусные элементы с таким покрытием требуют особой геометрии крепления. Если в приоритете максимальная химическая пассивность, а взвесей в жидкости нет, это лучший выбор.

ECTFE — баланс прочности и непроницаемости

Сополимер этилена и хлортрифторэтилена сочетает свойства фторопластов с повышенной жесткостью. ECTFE плотнее PVDF и практически не имеет пор, через которые могли бы диффундировать пары кислот. Покрытие устойчиво к воздействию сильных окислителей вроде перекиси водорода, выдерживает контакт с хлором и бромом, широко используется в фармацевтической промышленности и на производствах особой чистоты. При этом ECTFE лучше PTFE сопротивляется механическим нагрузкам и истиранию, что продлевает срок службы излучателя при частых циклах очистки оборудования. Для емкостей, где возможны резкие скачки давления или ультразвуковая очистка соседних узлов, этот материал часто оказывается компромиссным вариантом между химической инертностью и долговечностью.

Выбор покрытия всегда сводится к анализу состава измеряемой среды, ее температуры и наличия абразивных включений. Технические характеристики устройства обязательно содержат указание на совместимость с теми или иными группами веществ. Производитель испытывает свои изделия в лабораториях и дает гарантию только при соблюдении этих рекомендаций. Правильно подобранный материал мембраны и корпуса позволяет использовать бесконтактные датчики в самых тяжелых условиях эксплуатации, сохраняя стабильность измерений и минимизируя потребность в обслуживании.

Особенности монтажа в резервуарах с едкими испарениями: защита от конденсата и коррозии штуцера

Даже самый стойкий к химии ультразвуковой уровнемер можно вывести из строя неправильной установкой. В ёмкостях с едкими веществами главная опасность исходит не от прямого контакта с жидкостью, а от плотных паров, которые постоянно поднимаются вверх. Эти испарения оседают на монтажных элементах, проникают в кабельные вводы и образуют агрессивный конденсат прямо на излучающей мембране. Грамотный монтаж снижает эти риски и продлевает срок службы прибора в несколько раз.

Правильное расположение патрубка и штуцера

Частая ошибка — установка датчика в длинный узкий штуцер без учёта его геометрии. Внутри такого патрубка создаётся застойная зона, где концентрация химических паров максимальна. Агрессивный конденсат стекает по стенкам и накапливается на кромке мембраны, постепенно разъедая уплотнительное кольцо и сам материал излучателя. Особенно критично это для устройств в исполнении из PVDF, которые при постоянном контакте с каплями горячей щелочи быстрее теряют прочность. Решение — укорачивать штуцер до минимально допустимой длины и следить, чтобы его внутренний диаметр был больше диаметра активной части сенсора.

Конструкции с фторопластовой защитой

Если технологически невозможно избежать плотного контакта с испарениями, применяют специальные штуцеры с фторопластовой гильзой. Такая вставка из PTFE или ECTFE изолирует металлические элементы крепления от химического тумана. Фланцевое соединение также должно иметь прокладку из химически стойкого эластомера. Для особо летучих агрессивных сред производители рекомендуют выносные кронштейны, позволяющие отодвинуть корпус от прямого потока газов, сохраняя при этом правильное расстояние до поверхности измеряемой жидкости.

Защита от конденсата: обогрев и продувка

Образование конденсата напрямую связано с разницей температур. Тёплые пары, поднимаясь из рабочей зоны, встречаются с более холодным корпусом датчика и оседают на нём каплями. Для предотвращения этого эффекта применяют два метода. Первый — локальный обогрев монтажного фланца, который выравнивает температуру и не даёт парам конденсироваться. Второй — подача сухого воздуха или инертного газа в зону перед мембраной. Продувка создаёт избыточное давление, отбрасывающее пары обратно в резервуар, и сохраняет акустический тракт чистым. Этот способ особенно востребован на химических производствах, где присутствуют вещества, кристаллизующиеся на поверхностях.

Кабельные вводы и коммутация

Точка входа электрического кабеля — ещё одно уязвимое место. Агрессивные испарения способны проникать сквозь микротрещины в изоляции и двигаться по жилам прямо к контактам платы управления. Степень защиты IP67 или IP68 обязательна для оболочки прибора, но не менее важен правильный выбор сальников. Кабельные вводы должны быть выполнены из химически стойкого нейлона или металла с соответствующим покрытием и плотно обжаты на оболочке кабеля. Рекомендуется использовать кабель в маслобензостойкой изоляции, прокладывая его с небольшим провисом перед вводом, чтобы капли конденсата не стекали по нему внутрь корпуса.

Соблюдение этих правил монтажа позволяет полностью реализовать преимущества бесконтактного метода измерения. Датчик, установленный с учётом агрессивного характера среды, работает без сбоев и не требует частого демонтажа для очистки или замены прокладок. Затраты на качественный штуцер и защитные аксессуары всегда окупаются снижением расходов на ремонт и внеплановые остановки технологического оборудования.

Настройка «мертвой зоны» и фильтрация помех при сильном парообразовании и газовых пробках

Работа ультразвукового уровнемера основана на отражении звуковой волны от границы раздела сред. Но когда пространство над жидкостью насыщено плотным паром или газовыми пробками, акустический сигнал ведёт себя непредсказуемо: он может рассеиваться, поглощаться или отражаться от облака аэрозоли задолго до достижения поверхности. В таких условиях на первый план выходят правильная настройка приборов и знание методов борьбы с помехами.

Блокировка ближней зоны и её настройка

У каждого ультразвукового датчика есть так называемая мертвая зона — минимальное расстояние от мембраны до объекта измерения, внутри которого устройство физически не способно корректно принять отражённый сигнал. Это связано с инерцией излучателя после посылки мощного импульса. В агрессивных средах проблема усугубляется: конденсат на мембране или штуцере может создавать паразитные эхо-сигналы, которые электроника ошибочно принимает за уровень жидкости. Правильная настройка блокировки ближней зоны через меню прибора отсекает эти ложные отклики. Программно задаётся интервал, в котором любой отражённый сигнал игнорируется. Важно не переусердствовать, чтобы не вырезать реальный пик при заполнении резервуара до верха.

Борьба с парообразованием и аэрозольными облаками

Горячие кислоты и щелочи активно испаряются. Над зеркалом измеряемой жидкости формируется слой тумана, который рассеивает ультразвук и резко снижает амплитуду полезного сигнала. В таких случаях помогает снижение рабочей частоты датчика. Низкочастотные модели с диапазоном около двадцати-тридцати килогерц меньше подвержены затуханию в газовых средах, чем высокочастотные. Дополнительно применяется цифровая фильтрация с настройкой усреднения: прибор делает не один, а серию замеров подряд и отбрасывает хаотично скачущие значения, вызванные флуктуациями плотности пара.

Газовые пробки и слоистые среды

В химических реакторах нередко встречаются расслоение жидкостей и пузыри газа, поднимающиеся со дна. Пенная шапка на поверхности может полностью поглотить акустический сигнал или дать размытое, нестабильное эхо. Чтобы отличить пену от реального уровня, настраивают порог чувствительности приёмного тракта. Если амплитуда отражения ниже заданного уровня, прибор игнорирует этот отклик и продолжает искать более плотную границу. В некоторых устройствах есть готовые алгоритмы для работы в условиях пены, которые производитель закладывает на этапе разработки программного обеспечения.

Функция подавления ложных эхо-сигналов

Современные измерительные приборы оснащаются осциллографическим отображением эхо-кривой. Оператор видит на дисплее или в программе настройки все пики, которые видит датчик. Для сложных резервуаров с перемешивающими устройствами, трубами и выступами внутри составляют карту ложных эхо-сигналов. Прибор запоминает координаты статических помех и в дальнейшем вычитает их из общего массива данных, отслеживая только перемещающийся пик поверхности. При сильных запылённости или парообразовании такая функция становится обязательным элементом ввода оборудования в эксплуатацию.

Правильная настройка этих параметров превращает даже бюджетный ультразвуковой датчик в надёжный инструмент контроля уровня. Главное — не полагаться на заводские параметры по умолчанию, а провести калибровку непосредственно на реальной среде, в условиях того технологического процесса, где устройству предстоит работать. Именно такой подход гарантирует стабильность измерений и минимизирует риск аварийных ситуаций из-за неверных показаний.

Техническое обслуживание и срок службы: как продлить ресурс датчика в условиях постоянного химического воздействия

Даже правильно подобранный по материалам и аккуратно смонтированный ультразвуковой уровнемер требует внимания, если он круглосуточно работает в парах кислот или щелочей. Агрессивные среды ускоряют старение любых полимеров, уплотнений и металлических деталей. Плановое обслуживание не только продлевает срок эксплуатации, но и позволяет вовремя заметить признаки деградации, пока они не привели к внезапному отказу измерительного прибора.

Регулярный визуальный осмотр мембраны и корпуса

Первый враг излучателя — невидимые глазу микротрещины на поверхности, через которые пары проникают внутрь. При каждом плановом обходе оборудования стоит обращать внимание на состояние акустической мембраны: нет ли помутнения, шероховатости или налёта кристаллов. Белесые пятна на PVDF или отслоение покрытия на ECTFE говорят о химической атаке, которую пропустили на этапе подбора совместимости. Если корпус датчика выполнен из нержавеющей стали, осматривают сварные швы и зону вокруг кабельного ввода — точечная коррозия в этих местах развивается быстрее всего.

Очистка без повреждения покрытия

Со временем на мембране оседают пыль, солевой налёт или полимеризовавшиеся остатки летучих веществ. Это ухудшает прохождение сигнала и уменьшает точность измерений. Протирать излучатель можно только мягкой ветошью, смоченной в дистиллированной воде или изопропиловом спирте, если это допускается руководством по эксплуатации. Применение абразивных губок, металлических щёток или агрессивных растворителей запрещено — одно неосторожное движение способно стереть тонкий защитный слой фторопласта и открыть дорогу химическим реагентам внутрь материала.Контроль состояния кабельной линии и сальников Уплотнительные кольца и кабельные вводы из эластомеров теряют эластичность под действием температуры и химических паров. Раз в полгода стоит проверять затяжку сальников и осматривать изоляцию кабеля на предмет растрескивания. В условиях агрессивной атмосферы рекомендуется применять кабель с оболочкой из фторопласта, а не поливинилхлорида, который быстро становится хрупким. При малейшем подозрении на потерю герметичности сальник заменяют, не дожидаясь полного разрушения.

Калибровка и проверка точности

Дрейф показаний может сигнализировать о начале разрушения мембраны или оседании токопроводящих отложений. Периодическая поверка с занесением в журнал позволяет отследить динамику ухода нуля или изменения крутизны характеристики. Сравнивают показания ультразвукового датчика с контрольным замером рулеткой или эталонным прибором. Если расхождение постепенно растёт, значит материал излучателя уже подвергся химическому воздействию и вскоре потребуется замена. Когда восстановление старого прибора становится экономически невыгодным, на помощь приходят современные решения, адаптированные для тяжелых условий эксплуатации. Например, в каталоге компании «Анкорн» представлен ультразвуковой уровнемер Easytrek для жидкостей, который зарекомендовал себя как надежное устройство именно для агрессивных сред. Его конструкция изначально спроектирована так, чтобы минимизировать влияние конденсата и химических испарений, а значит, и облегчить дальнейшее обслуживание. Выбирая оборудование у проверенного производителя, вы получаете не только «железо», но и техническую поддержку по вопросам совместимости материалов с вашей рабочей средой.

Защитные кожухи и остановочные регламенты

Если технологический цикл предусматривает периодические остановки на промывку или дезинфекцию резервуаров, датчик на это время лучше демонтировать или закрыть герметичной заглушкой. Струя моющего раствора под давлением может повредить мембрану механически или вызвать проникновение жидкости в микротрещины. Там, где демонтаж затруднён, практикуют установку откидных защитных экранов из химически стойкого полимера, предохраняющих излучатель от прямых попаданий.

Соблюдение этих несложных правил увеличивает наработку на отказ в несколько раз. Производители заявляют базовый ресурс при непрерывной эксплуатации в нормальных условиях, но в контакте с агрессивной химией срок службы всегда определяется добросовестностью обслуживания. Лучше потратить час в месяц на осмотр, чем менять дорогостоящие блоки электроники, разрушенные кислотным конденсатом, просочившимся через вовремя не замеченную трещину.

Емкостные уровнемеры: устройство и принцип действия

Введение

В современной промышленности контроль за заполнением резервуаров, емкостей и трубопроводов перестал быть вопросом визуального наблюдения. Решение этого вопроса требует точных, надежных и технологичных устройств, способных работать в сложных условиях. Среди широкого спектра измерительного оборудования особое место занимают емкостные датчики. Эти приборы решают задачу определения положения границы раздела сред там, где другие методы дают сбой или требуют значительных затрат. Емкостные датчики уровня, работающие по принципу измерения электрической емкости, находят применение в пищевой, химической, нефтегазовой промышленности и многих других отраслях. Данная статья подробно рассматривает, что такое емкостные датчики уровня, какова их конструкция и принцип работы. Информация будет полезна для специалистов по автоматизации технологических процессов, инженеров, а также всех, кто ищет эффективное решение для измерения уровня жидкостей, сыпучих материалов и агрессивных сред. Мы разберем устройство металлического стержня, выступающего в роли электрода, влияние диэлектрической проницаемости измеряемой среды и особенности работы электронной части. Понимание того, как изменяется сигнал при контакте с продуктом, позволяет использовать такие датчики уровня не просто как реле наличия, а как полноценные измерительные преобразователи. В отличие от гидростатических или радарных приборов, бесконтактный метод здесь не является основным, и главная особенность заключается в прямом взаимодействии чувствительного элемента с контролируемой средой. Для того чтобы подобрать датчики, оптимально соответствующие конкретным задачам, необходимо учитывать характеристики веществ, диапазон температур и давления, а также наличие дополнительной защиты корпуса. Широкое применение емкостных датчиков уровня в производстве и других отраслях подтверждает их высокую надежность и возможность настройки под особенности формы резервуара. Компании, выпускающие такое оборудование, предлагают технические решения с разной чувствительностью и точностью, что делает данные приборы важным элементом контроля уровня на любом современном предприятии.

В чем измеряется уровень: физический смысл электрической емкости и единицы пересчета

Чтобы разобраться в работе емкостного оборудования, стоит начать с физики процесса. Термин «емкостный» здесь не случаен, ведь работа этих приборов основана на явлении электрической емкости. Электрод, погруженный в резервуар, и металлическая стенка этого резервуара по сути образуют конденсатор. Изменения в заполнении пространства между этими двумя обкладками приводят к изменению электрического сигнала, который затем обрабатывает электронная часть.

Как резервуар становится конденсатором

В основе метода лежит простая схема. Представьте два проводника, разделенных изолятором. В нашем случае один проводник — это металлический стержень датчика, а второй — стенка емкости (если она токопроводящая) или специальный дополнительный электрод. Пространство между ними заполнено воздухом, жидкостью или сыпучим продуктом. Вся эта система представляет собой электрический конденсатор. Его способность накапливать заряд и есть та самая емкость, которую измеряет прибор.

Когда резервуар пуст, между электродом и стенкой находится воздух. Как только туда поступает вода, масло, зерно или другое вещество, диэлектрическая проницаемость среды между обкладками меняется. Вместе с ней изменяется и емкость. Датчик фиксирует это изменение и преобразует в выходной сигнал. Так работают все датчики уровня емкостного типа.

Единицы измерения и пересчет в реальный уровень

Физическая величина электрической емкости измеряется в фарадах (Ф). Но изменения, которые фиксирует датчик при подъеме уровня жидкости, настолько малы, что на практике оперируют пикофарадами (пФ). Это триллионные доли фарада. Измерительные преобразователи в корпусе прибора усиливают этот слабый сигнал и пересчитывают его в понятные для оператора единицы.

На выходе мы редко видим значение в пикофарадах. Гораздо важнее понимать, сколько вещества находится в баке. Поэтому происходит пересчет в удобный формат через аналоговый выходной сигнал. Чаще всего это токовая петля 4–20 мА или напряжение 0–10 В. Современные модели также могут передавать цифровой сигнал по протоколам связи для систем управления.

Линейная зависимость здесь является основной, но не универсальной. Для продуктов со стабильной диэлектрической проницаемостью (например, чистой воды) калибровка датчика проста: значению 4 мА соответствует пустой бак, а 20 мА — полный. В случае с сыпучими материалами или агрессивными жидкостями, чьи характеристики зависят от влажности и температуры, настройки усложняются.

Таблица пересчета сигнала в уровень (пример для токового выхода 4–20 мА)

Сила тока (мА)Состояние резервуараПримечание
< 4,0НеисправностьОбрыв цепи питания или короткое замыкание
4,00% (пустой)Нижняя граница диапазона измерений
12,050% (средний уровень)Середина шкалы
20,0100% (полный)Верхняя граница диапазона измерений
> 20,0Запредельный уровеньВыход за границы настроенного диапазона

Такая форма представления данных позволяет легко интегрировать датчики уровня в любую систему автоматизации. Вне зависимости от того, контролируется ли уровень воды в бытовой емкости или агрессивных реагентов в химическом реакторе, физический принцип действия остается неизменным. Меняются лишь материалы исполнения, чувствительность и конструкция защиты корпуса для работы в сложных условиях высокого давления и температуры.

Из чего состоит датчик: чувствительный элемент, изолятор, корпус и электронный блок

Конструкция современных датчиков уровня продумана до мелочей. Внешне это простое устройство, но внутри скрыто несколько ключевых узлов, каждый из которых решает свою задачу. Рассмотрим основные элементы, из которых состоит типичный емкостный прибор для измерения уровня.

Чувствительный элемент: металлический стержень или трос

Это главная часть любого датчика уровня жидкости или сыпучих материалов. По сути, это один из электродов конденсатора. Чаще всего он выполнен из нержавеющей стали, устойчивой к коррозии и воздействию агрессивных сред. Форма бывает разной:

  • Стержневой зонд. Жесткий металлический стержень определенной длины. Применяется в небольших резервуарах и там, где нет риска механического повреждения потоком продукта.
  • Тросовый зонд. Гибкий трос с грузом на конце. Используется для глубоких емкостей и силосов большой высоты, куда жесткий стержень установить невозможно.

Чувствительный элемент находится в прямом контакте с измеряемой средой. Именно он первым реагирует на изменение диэлектрической проницаемости вещества при заполнении резервуара. От его длины и формы зависит диапазон измерений.

Изолятор: защита от короткого замыкания

Покрытие зонда выполняет двойную функцию. С одной стороны, это электрическая изоляция, предотвращающая прямой контакт металла со стенкой или токопроводящей жидкостью. С другой — химическая защита. Материал изолятора подбирают под конкретную задачу. Наиболее распространены фторопласт, полипропилен, керамика.

Если изолятор поврежден, датчик уровня может начать выдавать ложный сигнал. Особенно критично это при работе с водой и другими проводящими жидкостями. Для сыпучих продуктов и неагрессивных сред требования к изоляции не такие жесткие, но ее наличие все равно обязательно для стабильности измерений.

Корпус: размещение электроники и подключение

Корпус решает три задачи:

  1. Размещает электронный блок преобразователя.
  2. Обеспечивает механическое крепление датчика к резервуару через резьбовое или фланцевое соединение.
  3. Защищает внутренние компоненты от внешних воздействий — пыли, влаги, перепадов температуры и давления.

Материалы корпуса варьируются от алюминия с порошковой окраской до прочного пластика. Ключевая характеристика здесь — степень защиты IP. Для уличной установки или работы в запыленных цехах требуется IP65 или выше. Если же датчик уровня находится во взрывоопасной зоне, корпус обязан иметь взрывозащищенное исполнение.

Электронный блок: генератор, измеритель и выходной каскад

Это мозг всего устройства. Электронная плата внутри корпуса выполняет несколько операций, без которых измерение было бы невозможным:

  • Генерация высокочастотного сигнала для питания измерительной цепи.
  • Фиксация малейших изменений емкости, вызванных подъемом или опусканием уровня продукта.
  • Преобразование аналогового сигнала в унифицированный выходной — токовый или цифровой.
  • Компенсация влияния налипаний продукта на зонд (у продвинутых моделей).
  • Выдача управляющего воздействия на внешние устройства, если датчик работает в режиме реле.

Схема обработки сигнала учитывает начальную емкость пустого резервуара и калибровочные значения. Электронный блок способен подавать дискретный сигнал «сухо/мокро» либо аналоговый, пропорциональный высоте заполнения. Благодаря современной микроэлектронике даже бюджетные датчики уровня сейчас имеют хорошую точность и стабильность параметров во времени.

Как работает емкостной метод: влияние диэлектрической проницаемости среды на измерения

Принцип работы датчиков уровня этого типа построен на простом физическом законе. Емкость конденсатора зависит не только от площади обкладок и расстояния между ними, но и от свойств материала, заполняющего это пространство. Если геометрия зонда и стенки резервуара неизменна, то любое изменение емкости вызвано только одним фактором — появлением или исчезновением вещества между ними.

Что такое диэлектрическая проницаемость

Каждое вещество обладает способностью ослаблять электрическое поле по сравнению с вакуумом. Эта способность и называется диэлектрической проницаемостью. У воздуха этот показатель равен единице. У воды — около восьмидесяти. Именно такая огромная разница и позволяет емкостным датчикам уровня точно определять момент контакта с жидкостью.

Когда резервуар пуст, электроды разделены воздухом. При подаче напряжения возникает электрическое поле с известной напряженностью. Стоит жидкости или сыпучему продукту заполнить пространство у зонда, как емкость конденсатора скачкообразно возрастает. Электроника фиксирует этот скачок и выдает соответствующий сигнал. Это и есть физическая основа метода.

Почему разные жидкости измеряются по-разному

Величина измеряемой емкости напрямую зависит от диэлектрической проницаемости конкретного продукта. Углеводороды вроде бензина или дизельного топлива имеют показатель около двух, вода и спирты — десятки. Чем выше проницаемость, тем сильнее изменение емкости и тем чувствительнее оказывается прибор.

Такая особенность диктует главное правило монтажа. Если датчик уровня настроен на работу с маслом, он может ложно сработать при появлении небольшого количества воды на дне емкости. Вода, обладая более высокой проницаемостью, даст мощный сигнал даже при малом объеме. Это недостаток в одних задачах, но преимущество в других. Например, так можно контролировать отстой подтоварной воды в топливных резервуарах.

Сигнальные и измерительные режимы

В зависимости от поставленной задачи емкостные датчики уровня могут работать в двух разных режимах. Выбор режима зависит от того, нужно ли просто знать о достижении критической отметки или требуется непрерывно отслеживать высоту наполнения.

Первый вариант — это работа в качестве реле, или сигнализатора уровня. Здесь не важна точная высота. Контролируется сам факт присутствия продукта. Как только среда касается электрода, емкость меняется, и электронный блок замыкает или размыкает контакты. Такие датчики реле предельно просты и надежны.

Второй вариант — непрерывное измерение уровня. В этом случае стержневой или тросовый зонд устанавливается по всей высоте резервуара. По мере заполнения увеличивается площадь перекрытия электрода продуктом, что ведет к плавному изменению емкости. Выходной сигнал изменяется пропорционально уровню жидкости. Этот подход позволяет отслеживать высоту наполнения в реальном времени.

Таблица диэлектрической проницаемости распространенных веществ

ВеществоДиэлектрическая проницаемость (ε)Особенности для измерения
Воздух, газы~ 1,0Эталонная среда, начальная точка калибровки
Нефть, бензин, масла1,8 – 2,5Требуется высокая чувствительность датчика
Сухой песок, зерно2,5 – 4,5Показатель зависит от влажности сыпучих материалов
Спирты, растворители15 – 35Хорошая измерительная способность
Вода (дистиллированная)~ 80Максимальный отклик датчика уровня жидкости

Из таблицы видно, что для веществ с низкой проницаемостью требуется более тщательная настройки и специальные схемотехнические решения. Но современные измерительные преобразователи успешно справляются с этой задачей даже в сложных условиях. Наличие возможности компенсации влияния температуры и влажности делает емкостной метод универсальным инструментом для систем автоматизации в пищевой, химической промышленности и многих других отраслях, где контроль уровня является критически важным параметром.

Чувствительность к налипанию и способы компенсации ложных сигналов

У всех контактных методов измерения уровня есть общая проблема. Рабочая поверхность зонда взаимодействует с измеряемой средой, и со временем на ней образуется слой продукта. В случае с емкостными датчиками эта проблема стоит особенно остро. Дело в самом принципе работы — любой материал с диэлектрической проницаемостью выше единицы, осевший на электроде, уже меняет электрическую емкость. Прибор может принять налипший слой за реальное присутствие жидкости и выдать ложный сигнал.

Какие продукты создают риски

Далеко не все вещества одинаково опасны с точки зрения налипания. Есть несколько категорий сред, требующих особого внимания при выборе оборудования.

Вязкие и липкие жидкости — это первая группа риска. Нефтепродукты с высоким содержанием парафинов, мазуты, глицерин, сиропы, кремы в пищевой промышленности. Они оставляют на металлическом стержне толстую пленку, которая долго сохраняет стабильные диэлектрические свойства и искажает измерения.

Сыпучие продукты с мелкой фракцией и склонностью к слеживанию также представляют сложность. Мука, цемент, сахарная пудра при повышенной влажности воздуха образуют корку на поверхности зонда. Эта корка имеет совсем другую проницаемость, чем сухой продукт, и вносит погрешность.

Агрессивные среды, образующие кристаллический осадок при высыхании, завершают список. Растворы солей, щелочи, некоторые кислоты после контакта с воздухом оставляют твердые отложения. Их удаление механическим способом не всегда возможно без остановки процесса.

Технические решения для компенсации

Современные производители измерительного оборудования разработали несколько действенных способов борьбы с влиянием налипаний. Инженеры нашли ответы на этот вопрос.

Первый способ — активная компенсация на схемном уровне. В конструкцию зонда добавляют дополнительный охранный электрод. Он изолирован от основного измерительного стержня, но электрически связан с генератором. Сигнал с этого электрода экранирует основной зонд от влияния отложений на изоляторе. Электронный блок обрабатывает разницу потенциалов, отделяя полезный сигнал от помехи, вызванной налипанием. Такие датчики уровня могут уверенно работать даже в условиях обильного образования вязкого слоя.

Второй подход — использование специальных материалов покрытия. Фторопласт и некоторые виды керамики обладают крайне низкой адгезией. Продукт просто не удерживается на гладкой поверхности и стекает под действием силы тяжести. Это не устраняет проблему полностью, но значительно снижает скорость образования налета.

Третий метод — изменение частоты измерительного сигнала. Вместо постоянного напряжения на зонд подается высокочастотный сигнал. Электроника анализирует полное сопротивление системы, а не только статическую емкость. Такой подход позволяет разделить влияние объема жидкости в резервуаре и тонкой пленки на электроде.

Основные способы борьбы с ложными срабатываниями:

  • Применение коаксиальной конструкции с охранным электродом, нивелирующим влияние загрязнений.
  • Нанесение изолятора с низкими адгезионными свойствами, такого как фторопласт.
  • Алгоритмическая фильтрация резких скачков сигнала, вызванных кратковременным замыканием зонда через налипший материал.
  • Периодическая термоочистка зонда кратковременным нагревом, применяемая в специализированных датчиках для парафинистой нефти.

Важно понимать, что ни один метод не дает стопроцентной гарантии в экстремально сложных условиях. Поэтому выбор датчика всегда требует анализа характеристик конкретного продукта. Если известно, что вещество активно налипает и меняет свои свойства при изменении температуры или влажности, следует рассматривать радарные или ультразвуковые приборы. Они работают бесконтактным методом и полностью лишены этого недостатка. Но когда применение емкостных датчиков уровня продиктовано бюджетом или другими техническими особенностями, использование описанных методов компенсации становится обязательным условием надежной работы системы контроля уровня.

Ключевые параметры выбора: длина зонда, материалы исполнения, взрывозащита и аналоговый выход

Выбор подходящего устройства для конкретной задачи сводится к анализу нескольких критических параметров. Ошибка на этом этапе приводит к некорректной работе или быстрому выходу прибора из строя. Рассмотрим основные характеристики, определяющие применимость емкостных датчиков уровня в тех или иных условиях.

Геометрические размеры и тип зонда

Длина чувствительного элемента определяет диапазон измерений. Это первое, на что обращают внимание при подборе датчиков уровня. Зонд должен перекрывать всю высоту резервуара или ту ее часть, где требуется контроль уровня жидкости.

Форма и конструкция также имеют значение. Для неглубоких емкостей высотой до трех метров оптимален жесткий стержневой зонд. Он прост в монтаже, не требует дополнительной фиксации и сохраняет стабильное положение даже при перемешивании продукта. Тросовые зонды длиной до двадцати и более метров применяются в высоких силосах. Гибкий трос с грузом на конце удобен при транспортировке и установке, но требует защиты от раскачивания потоком загружаемого материала. Для измерения уровня сыпучих продуктов часто используют зонды с усиленной механической защитой, способные выдерживать нагрузки от обрушения сводов в бункере.

Материалы исполнения и совместимость со средой

Химическая стойкость — обязательное требование при работе с агрессивными жидкостями и газами. От материала изолятора и металлических частей зависит, прослужит ли датчик уровня весь заявленный срок или выйдет из строя через месяц.

Для воды, пищевых продуктов и слабоагрессивных сред достаточно нержавеющей стали марки AISI 304 или 316L с фторопластовым покрытием. Если же речь идет о концентрированных кислотах, щелочах или растворителях, требуется специальная керамика или полимеры с повышенной химической стойкостью. Корпус прибора также должен соответствовать условиям окружающей среды. Пластик или алюминий с защитным покрытием подойдут для цеха, но уличная установка на открытом воздухе при минусовых температурах потребует более прочного исполнения.

Взрывозащита и требования безопасности

На предприятиях нефтегазового сектора, химической промышленности и в лакокрасочных производствах контроль уровня часто осуществляется во взрывоопасных зонах. Здесь стандартные приборы недопустимы. Необходимы датчики уровня, сертифицированные по требованиям взрывозащиты.

Существуют два основных вида исполнения. Искробезопасная цепь предполагает ограничение энергии электрического сигнала на уровне, недостаточном для поджига горючей смеси. Взрывонепроницаемая оболочка позволяет выдержать внутренний взрыв без передачи пламени во внешнюю среду. Какой из вариантов выбрать, зависит от категории взрывоопасной зоны и свойств обращающихся на объекте веществ. Маркировка вида Ex ia или Ex d является обязательным условием допуска оборудования к монтажу на таких объектах.

Тип выходного сигнала и интеграция в АСУ ТП

Способ передачи данных от датчика к системе управления определяет возможности его применения. Здесь важно понимать, какой сигнал нужен для дальнейшей обработки информации о технологических процессах.

Дискретный выход типа «сухой контакт» или транзисторный ключ используется в простейших датчиках реле. Такой прибор сигнализирует о достижении определенного уровня, замыкая или размыкая цепь. Этого достаточно для защиты насосов от сухого хода или для сигнализации о переполнении емкости.

Аналоговый выход 4–20 мА — это стандарт де-факто для непрерывного измерения уровня. Сила тока в петле пропорциональна уровню заполнения резервуара. Такой сигнал легко передается на большие расстояния без искажений. Современные датчики уровня также могут оснащаться цифровыми интерфейсами, такими как RS-485 с протоколом Modbus RTU или HART-протоколом, наложенным поверх токовой петли. Это открывает широкие возможности для настройки, диагностики и удаленного мониторинга.

Краткий чек-лист для выбора:

  • Измеряемая среда: жидкость, сыпучие материалы, агрессивные вещества.
  • Рабочий диапазон температур и давления в резервуаре.
  • Необходимость взрывозащищенного исполнения.
  • Требования к материалам зонда и изолятора.
  • Тип выходного сигнала для связи с контроллером.

Только после анализа всех этих пунктов можно подобрать датчики, которые обеспечат высокую надежность и точность контроля уровня в конкретных условиях эксплуатации. Информация о характеристиках всегда приводится в каталоге производителя, но окончательный выбор часто требует консультации со специалистами компании-поставщика оборудования. Правильно подобранные емкостные датчики уровня становятся незаменимым элементом автоматизации на любом современном производстве.

Заключение

Емкостные датчики уровня занимают прочную позицию в арсенале средств промышленной автоматизации. Их популярность объясняется простотой устройства и высокой надежностью в реальных условиях эксплуатации. Приборы этого типа успешно решают задачи измерения уровня жидкостей, сыпучих продуктов и агрессивных сред там, где другие методы оказываются либо слишком дорогими, либо технически неприменимыми.

Принцип работы, основанный на изменении электрической емкости, делает эти устройства универсальными. Возможность подстройки под диэлектрическую проницаемость конкретного вещества позволяет использовать одни и те же датчики уровня для контроля воды, масел, химических реагентов, зерна или цемента. Конструкция с металлическим стержнем или тросом в роли электрода проста, но в сочетании с современной электроникой дает впечатляющую точность и стабильность измерений.

Безусловно, у метода есть особенности. Чувствительность к налипанию продукта на зонд и зависимость от электрических свойств среды требуют грамотного подхода на этапе выбора и настройки. Но инженерные решения, такие как активная компенсация с охранным электродом и использование специальных покрытий, сводят эти недостатки к минимуму.

Ключевые параметры выбора, будь то длина чувствительного элемента, химическая стойкость материалов, наличие взрывозащиты или тип выходного сигнала, определяют эффективность применения. Правильно подобранный датчик уровня служит годами без потери точности даже в сложных условиях высокого давления и температуры. Для получения детальной информации о конкретных моделях стоит обращаться к каталогам производителей и техническим специалистам компаний-поставщиков.

В итоге емкостной метод измерения уровня остается одним из самых востребованных в промышленности. Он предлагает разумный баланс между стоимостью, простотой монтажа и надежностью работы. А это именно те качества, которые ценятся в системах управления технологическими процессами на любом современном производстве.

Волноводный уровнемер: устройство и принцип действия TDR-датчиков

Введение

Волноводный уровнемер — это высокоточный прибор для непрерывного измерения уровня жидкостей и сыпучих материалов в самых разных отраслях промышленности. В основе его работы лежит технология TDR, использующая электромагнитные импульсы и анализ времени их отражения. Этот метод измерения позволяет получать стабильные данные даже в сложных условиях: при высокой температуре, давлении, наличии пара или пены. Волноводные радарные уровнемеры успешно применяются там, где другие типы оборудования, например ультразвуковые уровнемеры, могут давать сбои.

Современные уровнемеры датчики решают широкий круг задач — от контроля уровня жидкости в резервуарах до измерения уровня сыпучих продуктов в бункерах. Волноводный радарный уровнемер имеет конструкцию, которая обеспечивает высокую точность измерения и устойчивость к внешним помехам. В отличие от бесконтактных радарных уровнемеров, здесь микроволновый импульс направляется по зонду, что делает прибор менее чувствительным к турбулентности поверхности.

Компании, работающие в химической, пищевой и энергетической отраслях, часто выбирают радарные датчики уровня за их надежность и неприхотливость. Например, радарные уровнемеры Rosemount и аналогичные устройства можно встретить на объектах, где важен непрерывный мониторинг технологических процессов. Чтобы подобрать подходящий прибор, достаточно заглянуть в каталог или связаться с поставщиком по телефону. Сегодня волноводные уровнемеры успешно заменяют устаревшие средства измерения, предлагая цифровой интерфейс и удобство в эксплуатации.

Что такое технология TDR (Time Domain Reflectometry) и как она работает

Принцип измерения, заложенный в волноводных радарных уровнемерах, базируется на методе временной рефлектометрии. Если объяснять просто: электронная часть прибора генерирует короткий электромагнитный импульс, который с высокой скоростью распространяется вдоль зонда, погруженного в измеряемую среду. Как только этот сигнал достигает границы раздела сред — например, поверхности жидкости или сыпучего материала, — часть энергии отражается обратно. Время, затраченное на путь туда и обратно, точно фиксируется измерительной системой.

Как формируется и обрабатывается сигнал

Рабочая частота и крутизна фронта импульса подобраны таким образом, чтобы обеспечить максимальную точность измерения. Электромагнитные волны движутся по волноводу с известной скоростью, которая зависит от диэлектрической проницаемости среды. Микроволновый уровнемер анализирует не только сам факт отражения, но и форму отраженного сигнала. Цифровой блок обработки данных преобразует временной интервал в расстояние до поверхности продукта. Это и есть ключевое преимущество технологии TDR — прибор измеряет уровень, опираясь непосредственно на скорость распространения волны, а не на косвенные параметры вроде давления или температуры.

Что влияет на достоверность данных

Важно понимать: метод измерения, используемый в волноводных уровнемерах, практически не зависит от изменений плотности, диэлектрической проницаемости газов над продуктом или наличия пыли. В отличие от гидростатических уровнемеров или ультразвуковых преобразователей, здесь не требуется дополнительное оборудование для компенсации колебаний температуры воздуха в резервуаре. Волноводный уровнемер имеет конструкцию, которая позволяет разделять полезный сигнал и ложные эхо-помехи, вызванные налипанием вещества на зонд или присутствием пены. Именно поэтому радарные датчики уровня подходят для измерения уровня в условиях, где другие средства измерения показывают нестабильный результат. Таким образом радарные уровнемеры обеспечивают надежные данные для автоматизации и управления технологическими процессами в нефтехимической, пищевой промышленности и энергетике.

Конструкция волноводного уровнемера: электронный блок, коаксиальный вход и сенсор

Волноводные уровнемеры представляют собой продуманное устройство, где каждая часть выполняет свою задачу. Конструктивно прибор можно разделить на три основных узла: электронный блок обработки сигнала, коаксиальный вход подключения зонда и сам измерительный зонд, контактирующий с продуктом. Такое исполнение обеспечивает высокую надежность и точность измерения.

Электронная часть прибора

В корпусе уровнемера расположена электронная плата, которая генерирует электромагнитные импульсы и анализирует отраженный сигнал. Эта же система преобразует временной интервал в цифровые данные и формирует выходной сигнал 4–20 мА с протоколом HART или цифровой интерфейс. Современные модели имеют встроенный дисплей и кнопки управления, позволяющие настроить диапазон измерения, параметры фильтрации помех и тип измеряемой среды без дополнительного оборудования. Электроника работает в широком диапазоне температур, что делает датчики уровня пригодными для эксплуатации в сложных климатических условиях.

Коаксиальный вход и соединение с зондом

Коаксиальный вход — это узел, через который микроволновый импульс передается на зонд, а отраженный сигнал возвращается обратно в приемник. Конструкция входа обеспечивает согласование волновых сопротивлений, минимизируя потери энергии. Это важно для стабильной работы, когда волноводный радарный уровнемер используется для измерения уровня жидкостей с низкой диэлектрической проницаемостью. Герметичность узла позволяет прибору выдерживать высокое давление и вакуум, а материалы исполнения — стойкость к агрессивным средам в химической и нефтегазовой отраслях.

Измерительный зонд как ключевой элемент

Зонд выполняет функцию волновода, по которому распространяется электромагнитная волна. От его типа и конструкции напрямую зависит, насколько хорошо прибор будет работать в конкретных условиях. Стержневые зонды подходят для жидких продуктов, тросовые — для измерения уровня в высоких емкостях, а коаксиальные конструкции обеспечивают максимальную точность измерения даже при наличии пены или турбулентности. Волноводные уровнемеры успешно применяются с зондами различной длины, что позволяет контролировать уровень в резервуарах высотой до нескольких десятков метров. Важно отметить, что зонд не требует специального обслуживания в процессе эксплуатации, а его замена не вызывает сложностей. Именно продуманная конструкция делает радарные волноводные уровнемеры надежным решением для непрерывного контроля уровня в технологических процессах.

Типы зондов и их влияние на точность: стержневые, тросовые и коаксиальные конструкции

Выбор зонда — это не просто техническая формальность, а определяющий фактор, от которого зависит точность измерения и стабильность работы всего устройства. Различные типы конструкций по-разному взаимодействуют с измеряемой средой, и понимание этих особенностей позволяет подобрать оптимальное решение для конкретных технологических задач. Рассмотрим три основных вида, которые используют волноводные уровнемеры.

Стержневые зонды

Стержневой зонд представляет собой жесткий металлический стержень, который монтируется непосредственно в резервуар. Это наиболее универсальный вариант. Такие датчики уровня подходят для измерения уровня жидкостей, в том числе вязких продуктов и веществ с низкой диэлектрической проницаемостью. Благодаря цельнометаллической конструкции они устойчивы к боковым нагрузкам и турбулентности. Однако длина стержня обычно ограничена несколькими метрами, поэтому их чаще применяют в небольших емкостях или байпасных трубах.

Тросовые зонды

Когда требуется выполнять непрерывное измерение в высоких резервуарах, на первый план выходит тросовый зонд. По сути, это гибкий стальной трос с грузом на конце, который расправляется под собственным весом. Волноводный уровнемер с тросовым зондом способен контролировать уровень на дистанции в десятки метров. Конструкция хорошо себя зарекомендовала в условиях, где присутствует пыль или сыпучие материалы, однако при сильных потоках и движении продукта трос может отклоняться от вертикали, что вносит погрешность в измерения.

Коаксиальные зонды

Коаксиальная конструкция — это «золотой стандарт» для задач, где высокая точность измерения является критически важным параметром. Зонд состоит из внутреннего стержня и внешней трубы, что создает замкнутое электромагнитное поле. Такая схема делает прибор практически нечувствительным к налипанию вещества на корпус зонда, парам, пене и близко расположенным объектам внутри резервуара. Коаксиальные волноводные уровнемеры успешно применяются для измерения уровня сжиженных газов, диэлектрических жидкостей и в случаях, когда на процесс влияют перепады давления и температуры. Единственным ограничением может стать высокая вязкость продукта, способная блокировать пространство между стержнем и трубой.

Сравнение типов зондов

Тип зондаРекомендуемое применениеКлючевые преимущества
СтержневойНебольшие емкости, вязкие жидкости, химическая промышленностьПростота установки, устойчивость к потокам, работа при низкой диэлектрической проницаемости
ТросовыйВысокие силосы, зернохранилища, работа с сыпучими материаламиШирокий диапазон измерения, низкая цена относительно длины, простота транспортировки
КоаксиальныйСложные условия: пар, газ, турбулентность, измерение границы раздела средМаксимальная точность и помехозащищенность, стабильность сигнала

Правильный выбор типа зонда гарантирует, что приборы будут давать достоверные данные на протяжении всего срока эксплуатации. Как мы уже отмечали ранее в каталоге статей, волноводные радарные уровнемеры являются гибкой платформой, где смена зонда радикально адаптирует систему под новые задачи, будь то измерение уровня сыпучих материалов или контроль границы раздела жидких фаз.

Ключевые параметры сигнала: диэлектрическая проницаемость сред и измерение времени отражения

Работа волноводного уровнемера основана на двух взаимосвязанных физических величинах: диэлектрической проницаемости измеряемой среды и точном измерении времени пробега электромагнитного импульса. Понимание этих параметров помогает правильно настроить прибор и интерпретировать его показания в реальных производственных условиях.

Роль диэлектрической проницаемости

Диэлектрическая проницаемость — это характеристика вещества, показывающая, насколько сильно оно ослабляет скорость распространения электромагнитной волны по сравнению с вакуумом. У воздуха этот показатель близок к единице, у воды достигает 80, а у различных углеводородов и сыпучих материалов находится в промежуточном диапазоне. Чем выше диэлектрическая проницаемость продукта, тем сильнее отраженный сигнал, который фиксирует электроника прибора. Именно поэтому волноводные уровнемеры измеряют уровень воды и водных растворов с высокой точностью, тогда как для веществ с низкой диэлектрической проницаемостью требуется более чувствительная настройка.

Как измеряется время отражения

Метод измерения, реализованный в TDR-датчиках, построен на высокоскоростной рефлектометрии. Электронная часть генерирует наносекундный электромагнитный импульс, который распространяется вдоль зонда со скоростью, близкой к скорости света. При достижении границы раздела сред часть энергии отражается обратно. Высокоточный измерительный блок фиксирует временной интервал между отправкой и приемом сигнала. Зная скорость распространения волны в конкретной среде, процессор вычисляет расстояние до поверхности продукта. Эта технология измерения уровня позволяет получать результат, независимый от колебаний плотности, давления и температуры в газовой фазе резервуара.

Факторы, влияющие на качество сигнала

На стабильность измерений могут воздействовать несколько условий. Во-первых, налипание продукта на зонд создает ложные эхо-сигналы, но современные радарные датчики уровня оснащены алгоритмами фильтрации, которые отличают полезный импульс от помех. Во-вторых, слой пены на поверхности жидкости частично поглощает микроволновый сигнал — здесь выручает коаксиальная конструкция зонда, обеспечивающая уверенное прохождение волны. В-третьих, важно учитывать, что в случае измерения границы раздела двух жидких сред, например масла и воды, диэлектрическая проницаемость верхнего слоя должна быть ниже, чем у нижнего. При соблюдении этих условий волноводный радарный уровнемер имеет стабильные характеристики и выдает достоверные данные даже в сложных технологических процессах, где другие средства измерения оказываются бессильны.

Отстройка от ложных эхо-сигналов и помех от слоя пены или налипания

Даже самая совершенная технология измерения уровня сталкивается с реальностью промышленной эксплуатации: на зонде оседает продукт, на поверхности жидкости образуется пена, а внутри резервуара находятся мешалки и другие конструкции. Волноводный уровнемер должен уметь отличать полезный сигнал от границы раздела сред от многочисленных помех. Для этого в современных приборах реализован комплекс программных и конструктивных решений.

Природа ложных эхо-сигналов

Ложные эхо-сигналы возникают, когда электромагнитный импульс отражается не от поверхности измеряемой среды, а от посторонних объектов или неоднородностей. Источниками помех могут быть сварные швы внутри резервуара, мешалки, теплообменники, а также налипание вязкого продукта на зонд. В отличие от бесконтактных радарных уровнемеров, где помехи создает все внутреннее пространство емкости, волноводные радарные уровнемеры ограничены зоной вокруг волновода, что значительно снижает количество паразитных отражений. Тем не менее проблема остается актуальной, особенно при работе с вязкими и кристаллизующимися веществами.

Алгоритмы фильтрации и обработки сигнала

Цифровой блок обработки данных использует несколько методов для подавления помех. Во-первых, при настройке прибора создается кривая ложных эхо-сигналов — запись всех стационарных отражений от элементов конструкции. В процессе работы эти известные помехи автоматически вычитаются из общего сигнала. Во-вторых, радарные датчики уровня анализируют амплитуду и форму отраженного импульса. Полезный сигнал от поверхности жидкости имеет характерную форму, которая отличается от отражения, вызванного налипанием на стенку зонда. Программное обеспечение сравнивает текущую картину с эталонной и отсекает все, что не соответствует заданным параметрам.

Борьба с пеной и налипанием

Пена на поверхности продукта представляет особую сложность, поскольку она частично поглощает микроволновый импульс, ослабляя полезный сигнал. В таких условиях хорошо показывает себя коаксиальная конструкция зонда, где электромагнитная волна максимально сконцентрирована в замкнутом пространстве и не рассеивается. Что касается налипания, то здесь ключевую роль играет правильный выбор типа зонда и материала его изготовления. Например, фторопластовое покрытие стержня снижает адгезию продукта, а увеличенная мощность зондирующего импульса позволяет «пробивать» тонкий слой отложений. Волноводные уровнемеры успешно применяются на производствах, где обычные ультразвуковые уровнемеры использовать невозможно из-за постоянного загрязнения сенсора.

Практические рекомендации по настройке

Чтобы обеспечить надежную отстройку от помех, важно следовать нескольким правилам. При монтаже зонд не должен касаться стенок резервуара и внутренних конструкций. Если в емкости установлена мешалка, зонд размещают на максимальном удалении от нее, а при сильной турбулентности применяют успокоительные колодцы. В процессе пусконаладки специалист записывает кривую эхо-сигналов пустой емкости и задает порог чувствительности. Современные модели волноводных уровнемеров имеют функцию автоматического подавления помех, которая периодически обновляет карту ложных отражений, адаптируясь к изменяющимся условиям. Такой подход гарантирует, что прибор будет выдавать достоверные данные о уровне даже при постепенном накоплении отложений на зонде в течение межсервисного интервала.

Заключение

Волноводный уровнемер является современным и надежным средством измерения, которое закрывает потребности самых разных отраслей промышленности. Как мы убедились в рамках данной статьи, технология TDR обеспечивает высокую точность измерения уровня жидкостей и сыпучих материалов в условиях, где другие типы оборудования дают сбои. Будь то химическая, пищевая промышленность или энергетика — волноводные радарные уровнемеры успешно справляются с задачами любой сложности.

Ключевое преимущество данного метода измерения — независимость от параметров газовой фазы, таких как давление и температура. Благодаря разнообразию конструкций зондов и цифровым алгоритмам обработки сигнала, радарные датчики уровня подходят для измерения даже при наличии пены, налипаний и турбулентности. Такой подход позволяет получить достоверные технологические данные в реальном времени.

Если перед вами стоит задача выбора оборудования, стоит посмотреть модели в каталоге, сравнить технические характеристики или оформить заявку на консультацию. Мы всегда готовы помочь с подбором, ведь от грамотного решения зависит эффективность автоматизации и управления на вашем производстве.

Расходомер механический — это просто: разбираем устройство и принцип работы

Введение

Что такое расходомер механический? Если говорить просто, это устройство, которое измеряет расход жидкости или газа, используя энергию самого потока. Представьте себе водяную мельницу: вода течет, колесо крутится. Чем быстрее течение, тем быстрее вращение. Этот простой и наглядный принцип лежит в основе многих приборов, которые мы встречаем в промышленности, коммунальном хозяйстве и даже в быту. Вопрос точного учета среды актуален всегда, когда требуется контроль и управление технологическими процессами. От качества работы расходомеров зависит не только экономия ресурсов, но и безопасность целых производств.

Механические расходомеры — это обширный класс оборудования, который отличается надежностью и простотой эксплуатации. Они не требуют сложного электрического питания и способны работать в самых суровых условиях, где высокая температура, давление или агрессивные среды делают использование других типов приборов затруднительным. Главная особенность этих устройств — наличие подвижных частей, которые взаимодействуют с измеряемой средой. В зависимости от конструкции, это могут быть крыльчатки, турбины, шестерни или камеры. Именно эти элементы преобразуют кинетическую энергию движения жидкости или газа во вращение, которое затем считывается счетным механизмом.

В отличие от электромагнитных, ультразвуковых, вихревых или кориолисовых расходомеров, механические модели не нуждаются в измерении сигналов, сложной обработке данных и электронных блоках. Их работа основана на прямой механике. Это делает их понятными и удобными для обслуживания. Но что именно скрывается внутри такого прибора? Как именно поток заставляет вращаться вал? Какие типы преобразователей существуют и в чем разница между ними? В этой статье мы разберем устройство и принцип работы механического расходомера на визуальном уровне, без лишней теории и сложных формул. Мы пройдем путь от самого термина до конкретных механизмов, которые превращают движение среды в цифры на циферблате или электрический сигнал.

Расходомер механический — что скрывается под этим термином и где он применяется

Когда специалисты говорят «механический расходомер», они подразумевают под этим определением целую группу приборов, объединенных общим способом измерений. Суть заключается в прямом механическом воздействии потока на чувствительный элемент. Это определение охватывает устройства от простых домашних счетчиков воды до высокоточных промышленных измерителей для топлива и масел. Механические расходомеры жидкости применяются в тех сферах, где важна автономность и устойчивость к внешним факторам.

Где применяются механические расходомеры жидкости

Области использования этих приборов невероятно широки. В первую очередь, расходомер воды механического типа — это основа коммунального учета в жилых домах и на предприятиях. Но этим их роль не ограничивается. Рассмотрим ключевые направления.

  • Коммунальное хозяйство: холодное и горячее водоснабжение. Механические расходомеры жидкости отлично справляются с чистой водой.
  • Нефтехимия и энергетика: учет топлива, масел, нефтепродуктов. Здесь часто применяются расходомеры дизельного топлива и других вязких сред.
  • Пищевая промышленность: дозирование воды, молока, сиропов, растительного масла на линиях розлива. Расходомеры жидкости отлично справляются с санитарными требованиями при правильном выборе материалов.
  • Машиностроение: контроль подачи смазочно-охлаждающих жидкостей, топлива на испытательных стендах двигателей.
  • Химическая промышленность: дозирование реагентов, кислот и щелочей, при условии использования стойких материалов для корпуса и движущихся частей.

Сравнение с другими типами расходомеров

Механические устройства имеют четкие преимущества и недостатки перед электронными и ультразвуковыми приборами. Ультразвуковые расходомеры, например, могут измерять расход без контакта со средой, но их точность сильно зависит от наличия пузырьков воздуха или взвесей. Электромагнитные расходомеры требуют проводящих жидкостей и источника питания. Вихревые расходомеры создают дополнительную потерю давления. Кориолисовые массовые расходомеры обеспечивают прямое измерение массы, но их цена может быть в десятки раз выше.

На этом фоне промышленные расходомеры механического типа выбирают за автономность, простоту установки и ремонтопригодность. Их главное ограничение — это движущиеся части, которые подвержены износу, и чувствительность к загрязнениям. Однако для решения большинства задач учета и контроля расхода, особенно в полевых условиях или при отсутствии стабильного электропитания, механические расходомеры являются наиболее рациональным выбором. Они не просто измеряют объём; они делают это с понятной и надежной механикой, которую легко проверить и обслужить.

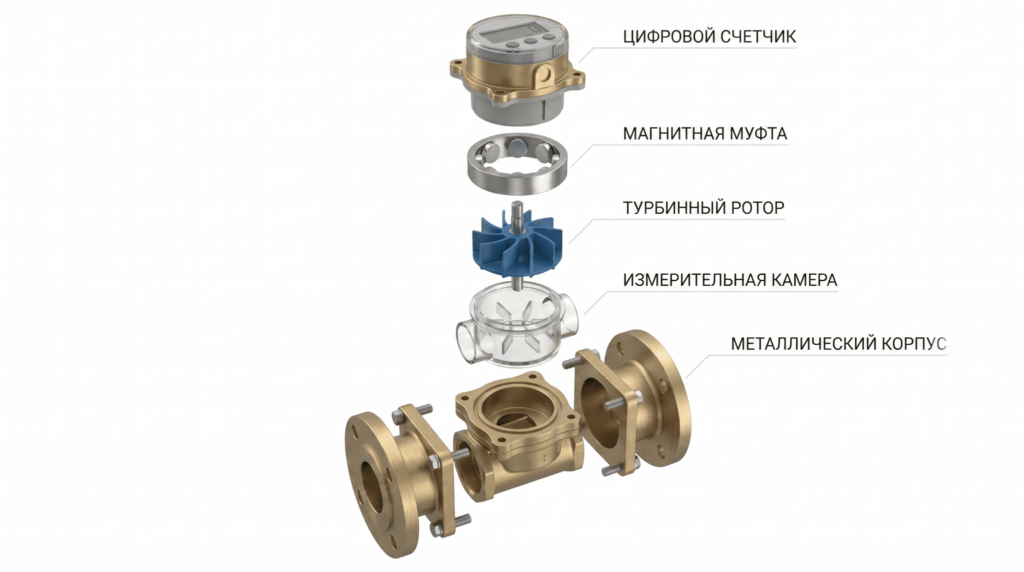

Визуальная анатомия: из каких основных узлов состоит любой механический расходомер

Конструкция любого механического расходомера, независимо от его типа и производителя, состоит из нескольких обязательных элементов. Понимание структуры и значения каждого узла помогает правильно эксплуатировать и выбирать оборудование для конкретных условий. Давайте мысленно разберем прибор, через который движется поток.

Корпус и измерительная камера

Основа конструкции — это прочный корпус, который монтируется непосредственно в трубопровод. Его форма и качество материалов определяют, с какой средой может работать прибор: чистой водой, маслом, газом или агрессивными жидкостями. Внутри корпуса расположена измерительная камера — это полость, через которую проходит весь измеряемый объем. Геометрия камеры имеет ключевое значение, так как именно она направляет движение среды на первичный преобразователь.

Первичный преобразователь (чувствительный элемент)

Это «сердце» устройства, движущаяся часть, которая непосредственно взаимодействует со средой. Разные виды преобразователей включают:

  • Турбинки и крыльчатки: ось вращения которых параллельна или перпендикулярна потоку.
  • Овальные шестерни: два синхронизированных ротора, вращающихся в специально профилированной камере.
  • Камерные узлы (ротационные поршни): вытеснительный принцип, отмеряющий порции фиксированного объема.

Передаточный механизм и магнитная муфта

Поскольку внутренняя часть корпуса герметична и находится под давлением среды, для передачи информации о вращении наружу без сальниковых уплотнений используют магнитную муфту. На вал турбины или шестерни устанавливается магнит. При его вращении магнитное поле вращает ответный магнит или ферромагнитную пластину уже в сухом отсеке счетного механизма. Это полностью исключает протечки и обеспечивает надежность на протяжении всего срока службы.

Счетное и считывающее устройство

Последний этап — регистрация. Самое простое представление — это механический счетный механизм с цифровыми роликами и стрелочными индикаторами, как в домашнем счетчике воды. В более сложных промышленных версиях, механические расходомеры могут использовать датчики для преобразования вращения в электрические сигналы. Эти блоки питания и обработки данных позволяют интегрировать механические расходомеры в современные системы управления и учета. Таким образом, даже сугубо механическое по сути устройство получает электронный выход и возможность дистанционной передачи измерений.

Физика в действии: как поток жидкости или газа заставляет механизм вращаться

Ключевой вопрос, который стоит разобрать: почему, собственно, колесо крутится? За видимой простотой скрываются фундаментальные законы физики. Принцип действия механических расходомеров основан на преобразовании кинетической энергии движущейся среды в механическую работу. Когда жидкость или газ проходят через измерительную камеру, поток жидкости или газа воздействует на лопасти или зубья чувствительного элемента. В отличие от ультразвуковых расходомеров, которым для расчёта нужна разница во времени прохождения акустического сигнала, механика действует напрямую.

Турбинные и крыльчатые: зависимость от скорости

У тахометрических приборов (турбинные и крыльчатые расходомеры) вращение происходит под действием скоростного напора. Лопасти турбины имеют специальный угол атаки относительно направления движения. Поток ударяется в лопасть, создавая силу, которая и толкает её. Частота вращения турбины, в идеальных условиях, прямо пропорциональна объемному расходу. Однако такая линейная зависимость сохраняется не всегда. На малых скоростях потока начинают сказываться силы трения в опорах, а на больших — турбулентность. Качество изготовления, балансировка и острота кромок деталей имеют решающее значение здесь.

Объемные вытеснители: геометрия и порции

Иначе работают объемные расходомеры, такие как модели с овальными шестернями или ротационные поршни. Здесь принцип другой. Поток не может пройти мимо, не совершив работы. Жидкость заполняет строго отмеренный объем между зубьями шестерни и стенкой корпуса, давит на зуб и заставляет шестерню вращаться. За один оборот через такой счетчик проходит всегда один и тот же, известный объем. Это прямое измерение, не зависящее от профиля потока, его скорости или вязкости (в разумных пределах). Именно такой метод делает эти приборы чрезвычайно точными при измерении вязких жидкостей и масел.

Роль профиля потока

Для корректной работы большинства тахометрических расходомеров требуется стабильный, успокоенный поток без завихрений. Поэтому перед прибором и после него производители требуют установки прямых участков трубы определенной длины. Вихри и турбулентность, оставшиеся после колена, задвижки или насоса, искажают картину обтекания лопастей и ведут к неправильным показаниям. В этом смысле объемные устройства, ротаметры и камерные счетчики более устойчивы. Они сами являются своего рода струевыпрямителями, так как поток дробится в измерительной камере. Понимание этой физики взаимодействия элементов с движением среды помогает наладить действительно точные измерения расхода.

Виды первичных преобразователей: разница между крыльчаткой, турбинкой, шестернями и камерным счетчиком

Теперь детально рассмотрим, чем конструктивно и функционально отличаются разные механические расходомеры. Все они относятся к классу тахометрических, если считать обороты, или объемных, если считать перекачанные порции. Выбор конкретного типа всегда диктуется свойствами среды, диапазоном измерений и требуемой точностью.

Крыльчатые (одноструйные и многоструйные)

Ось крыльчатки перпендикулярна потоку. Вода подается на лопасти сбоку. В многоструйных моделях поток дополнительно разбивается на несколько струек через специальные отверстия, что равномернее распределяет нагрузку на ось, уменьшает износ и компенсирует перекосы. Это самая распространенная конструкция для бытовых счетчиков воды. Простота и низкая цена делают её массовой.

Турбинные

Здесь ось вращения совпадает с осью трубопровода. Поток проходит вдоль корпуса всей массой. Турбинные расходомеры имеют больший диапазон измеряемых диаметров и применяются на магистралях большого сечения. Их лопасти нарезаны подобно винту корабельного двигателя. Они способны измерять очень большие объемы, но критичны к качеству установки и требуют прямых участков.

Овальные шестерни и винтовые

Расходомеры с овальными шестернями — это классика учета нефтепродуктов, масел и всего, что обладает смазывающей способностью. Два ротора идеальной овальной формы сцеплены зубчатой передачей. Каждый раз, когда жидкость обтекает их, образуется замкнутый участок фиксированного объема. Вращение очень плавное. Эти приборы известны высочайшей точностью, в том числе на вязких средах, где истирание металла минимально.

Камерные (ротационные)

Принцип тот же, что и у поршневого насоса, но наоборот. Внутри кольцевой камеры вращается ротор, который с помощью скользящей заслонки делит пространство на сегменты. Жидкость поочередно заполняет эти карманы, толкая ротор. Эти виды расходомеров чрезвычайно надежны для учета газа, химикатов и жидкостей с различной вязкостью. У них минимальная потеря давления и они относятся к самым точным механическим приборам.

Все эти механические устройства объединяет одно: они взаимодействуют с рабочей средой напрямую. Поэтому при выборе всегда следует учитывать не только технические параметры, но и химическую совместимость, наличие абразивных частиц и температуру. Специальные исполнения из нержавеющей стали или полимеров позволяют использовать такие расходомеры даже в агрессивных химических и пищевых средах.

От механического движения к показаниям: как работает счетный механизм и магнитная муфта

Последний, но не менее важный элемент всей системы — это блок, который превращает непрерывное вращение вала в цифры, которые мы видим на дисплее или передаем в систему управления. Здесь проходит граница между гидравлической и информационной частями изделия.

Магнитная связь — защита от протечек

Сердце этого перехода — постоянные магниты. Любые подвижные части внутри корпуса неизбежно трутся и изнашиваются. Вращение необходимо передать из зоны с высоким давлением жидкости наружу, в счетный механизм. Использовать сальник крайне ненадежно. Вместо этого один магнит установлен на вращающемся элементе, а второй — снаружи, на валу счетчика, разделенного тонкой, но прочной немагнитной стенкой (обычно из латуни или нержавейки). Когда первый магнит прокручивается, его поле сцепляется со вторым, и они вращаются синхронно. Этот механизм гарантирует полную герметичность. У современных устройств часто используют магниты на самарий-кобальтовой основе, которые не теряют свои свойства долгие годы.

Редуктор и масштабирование

Скорость вращения турбины или крыльчатки может достигать тысяч оборотов в минуту. Счетные ролики так быстро крутиться не могут и не должны. Здесь в дело вступает миниатюрный понижающий редуктор. Система шестеренок подбирает передаточное число так, чтобы каждый поворот самого младшего разряда ролика соответствовал точно отмеренному объему, например, 0.0001 кубометра. Точность этой механики напрямую влияет на класс прибора.

Преобразование в электрический сигнал

Помимо чисто механического счетного устройства с роликами, многие промышленные технологии требуют аналогового или импульсного сигнала для систем телеметрии и автоматизации. Для этого на выходном валу редуктора или прямо на магнитной муфте размещают датчики. Чаще всего это геркон, срабатывающий от магнита, или датчик Холла. С каждым оборотом формируется электрический импульс. Электронный преобразователь считает эти импульсы и выдает стандартный унифицированный сигнал 4-20 мА, либо цифровой интерфейс. Таким образом, даже чисто механический по своей сути счетчик становится частью «умного» производства, обеспечивая функцию дистанционной передачи измерений и контроля без необходимости постоянного присутствия человека. Наличие такого выхода радикально расширяет сферу использования, от складского учета топлива до управления сложными химическими реакциями в реальном времени.

Заключение

Проверенные десятилетиями, механические расходомеры по-прежнему занимают важное место в арсенале инженера. Мы убедились, что за кажущейся простотой бытового счетчика воды стоит продуманная система, основанная на надежных физических принципах. От массивных турбинных расходомеров на магистральных трубопроводах до миниатюрных устройств с овальными шестернями для точного дозирования фармацевтических веществ — разнообразие конструкций позволяет подобрать решение почти для любой задачи. Их отличает не только низкая стоимость по сравнению с ультразвуковыми и кориолисовыми приборами, но и возможность длительной работы без внешних источников питания.

Тем не менее, выбор прибора всегда требует понимания ограничений: наличие подвижных частей, чувствительность к загрязнениям и абразиву, необходимость четкого соблюдения длины прямолинейных участков трубопровода. Однако если условия эксплуатации соответствуют техническим требованиям, механический расходомер обеспечит точные измерения расхода на годы вперед. Информация, полученная в этой статье, даю понимание того, как работают эти приборы изнутри. В итоге, простота, понятная любому специалисту конструкция, и высокая ремонтопригодность делают их логичным выбором и сегодня, в эпоху цифровых технологий.

Ультразвуковой расходомер — это просто: разбираем принцип работы без сложных формул

Введение

Современные промышленные технологии требуют высокой точности контроля технологических процессов. Когда встает вопрос учета жидких и газообразных сред, на помощь приходят ультразвуковые расходомеры. Эти устройства выделяются тем, что не вторгаются во внутреннее пространство трубы. Прямой контакт с измеряемой средой отсутствует, и в этом заключается главная особенность. Приборы данного типа работают иначе, чем тахометрические или электромагнитные расходомеры. Их применение позволяет получить данные без механических частей, движущихся в потоке. Принцип действия ультразвуковых расходомеров основан на взаимодействии акустических волн с движущимся веществом. Именно поэтому ультразвуковые расходомеры имеют широкий диапазон использования: от коммунального учета воды до технологических замеров в энергетике и нефтехимии.

В этой статье мы разберем, как устроено это оборудование, без погружения в сложные математические абстракции. Вы узнаете, что такое ультразвуковой расходомер, каков принцип работы, и почему для корректных измерений скорости потока жидкости или газа необходимы два пьезоэлектрических преобразователя. Мы объясним разницу методов на пальцах, рассмотрим конструкцию и покажем реальные сценарии монтажа. Главная задача — дать ясное понимание физики процесса без единой формулы.

Что такое ультразвуковой расходомер и какие задачи он решает

Если говорить просто, ультразвуковой расходомер представляет собой измерительный прибор, определяющий объемный расход жидкости или объема газа за единицу времени. Но давайте разберемся детальнее.

Суть устройства без технического жаргона

По своей сути, это устройство для измерения расхода. В отличие от механических счетчиков с крыльчаткой, здесь нет движущихся элементов внутри трубопровода. Ультразвуковой расходомер является представителем бесконтактных систем. Его основная задача — преобразовать физические колебания среды в электрический сигнал. Итоговые показания выводятся на дисплей или передаются на верхний уровень автоматизированных систем управления.

Где и зачем нужны такие замеры

Это оборудование решает критически важные задачи коммерческого и технологического учета. С помощью ультразвукового метода можно работать с химически агрессивными жидкостями, криогенными средами и сточными водами с твердыми включениями. Применение охватывает узлы учета тепловой энергии, системы водоснабжения, а также контроль в фармацевтике, где стерильность играет решающую роль. Такие устройства используют для мониторинга потоков без нарушения целостности магистрали. Благодаря накладным датчикам, ультразвуковой портативный расходомер часто становится незаменимым инструментом при временной диагностике сетей. Точные данные, собираемые им, помогают выявить потери и сбалансировать давление в системе.

Принцип работы: как ультразвук измеряет скорость потока

Базовый принцип ультразвуковых расходомеров строится на том, что акустический сигнал меняет свои характеристики под воздействием движущейся среды. Высокая частота генерируемых колебаний позволяет добиться впечатляющей точности без внесения помех в измеряемую субстанцию.

Физика процесса без формул

Представьте измерительный участок трубы. С разных сторон отрезка магистрали установлены два элемента, которые испускают и принимают акустические волны. Если среда неподвижна, сигнал проходит расстояние за идентичное время в обе стороны. Но стоит жидкости или газу прийти в движение, как работа ультразвукового расходомера демонстрирует так называемый снос волны. Сигнал, идущий по направлению потока, достигает цели быстрее, а тот, что движется против потока жидкости, запаздывает. Регистрируемая разница во времени прохождения строго пропорциональна средней скорости жидкости. Умножая эту скорость на площадь сечения трубки, прибор рассчитывает объемный расход.

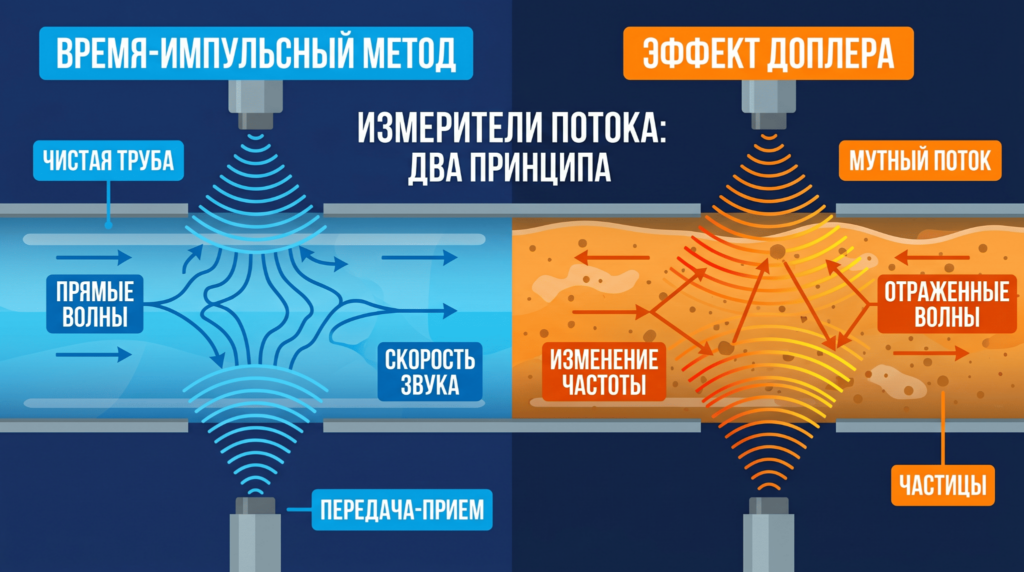

Два подхода к детекции

Существует два основных типа ультразвуковых расходомеров. Первый — это время-импульсный метод, когда разница напрямую конвертируется в значение расхода. Второй базируется на эффекте Доплера. В этом случае устройства отслеживают изменение частоты сигнала, отраженного от взвешенных частиц или пузырьков. Стоит отметить, что доплеровские ультразвуковые расходомеры менее чувствительны к чистым средам, но незаменимы там, где есть аэрация или нерастворимые примеси. Таким образом, обработка поступающего сигнала в обоих случаях позволяет определить то, с какой скоростью перемещается вещество, но опираются методы на разные физические явления.

Разница во времени пролета и эффект Доплера: объяснение на пальцах

Чтобы глубже понять, как ультразвуковые акустические расходомеры различают нюансы потока, стоит сравнить оба явления отдельно.

Время-импульсная техника

Данный подход основан на прямой регистрации задержек. Здесь пьезоэлементы работают в режиме излучатель-приемник попеременно. Когда условный передатчик отправляет пачку импульсов вниз по течению, фронт волны ускоряется. В обратном направлении, при ходе против потока, среда начинает тормозить распространение. Микропроцессор вычисляет эту микроскопическую дельту. Главное преимущество такого способа — высокая точность в гомогенных чистых средах. Такие расходомеры работают практически без погрешностей на магистралях с чистой водой, светлыми нефтепродуктами и химическими реагентами. Датчики при этом могут быть врезными или накладными, что обеспечивает гибкость монтажа.

Доплеровский сдвиг

Доплеровские ультразвуковые приборы используют совершенно иную логику. Им обязательно нужны отражатели — твердые взвеси, эмульсии или газовые пузырьки. Источник посылает сигнал известной частоты. Этот луч встречается с рассеивающими частицами, которые отражают ультразвуковые волны обратно к приемнику. Поскольку частицы движутся, частота отраженного луча изменяется прямо пропорционально их скорости. Прибор фиксирует данный сдвиг. Чем выше концентрация отражающих элементов, тем стабильнее показания. Поэтому доплеровский метод массово используется для контроля пульп, шламов, загрязненных стоков и даже кровотока в медицинских целях. Неоспоримые достоинства ультразвуковых расходомеров этого типа — малое влияние прозрачности стен и устойчивость к загрязнениям.

Основные элементы конструкции и зачем нужны два пьезоэлектрических преобразователя

Внутренняя архитектура этих приборов проще, чем кажется. Ультразвуковой расходомер представляет собой отрезок трубы или комплект креплений для сенсоров, но ключ к работе лежит в парном взаимодействии.

Сердце системы — пьезоэлементы

Основной рабочей составляющей являются преобразователи. Они генерируют механические колебания под воздействием электрического напряжения и ловят отраженный ответ. Для стабильного измерения необходимо минимум два таких сенсора. Стратегия дуэта позволяет вычесть систематические помехи. Конструкция с парой датчиков способна компенсировать возможные отклонения профиля потока. Один сенсор всегда служит излучателем, а второй становится приемником, затем их роли меняются. Электронный блок с высокоскоростным процессором синхронизирует посылку и обработку сигнала, чтобы погрешность была стремящейся к нулю.

Вспомогательные компоненты

Помимо акустической пары, расходомеры имеют корпус с защитой от внешнего воздействия и вычислительный модуль. Цифровое табло или интерфейсный узел передачи данных позволяют интегрировать оборудование в SCADA-системы. Преобразователи давления и датчики температуры часто входят в комплект для приведения замеров к стандартным условиям. Качественная установка требует гелевой контактной смазки, исключающей воздушную прослойку. Именно комплексная синхронизация всех частей обеспечивает надежность и практическую пользу применения ультразвуковых расходомеров на производстве.

Типичные сценарии установки и главные ограничения метода

Как и любые измерительные устройства, ультразвуковые счетчики требуют соблюдения правил инсталляции.

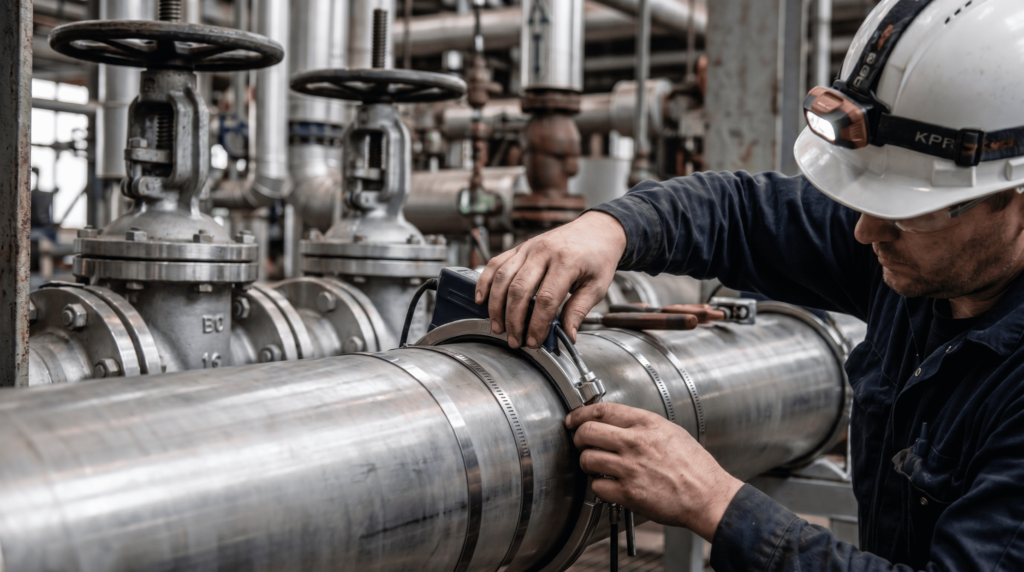

Сценарии монтажа

Наибольшее распространение получили два способа размещения. Первый — врезной. Здесь преобразователи располагаются непосредственно в отверстиях трубы. Такая схема гарантирует максимальную чувствительность, но требует остановки магистрали. Второй вариант — накладные ультразвуковые датчики, которые фиксируются хомутами снаружи. Этот формат идеален для срочной диагностики без врезки и слива жидкости. Мобильный переносной ультразвуковой расходомер позволяет всего за несколько минут получить информацию на любом прямом участке. Нередко на предприятиях энергетики эксплуатируют стационарный ультразвуковой расходомер для непрерывного мониторинга.

Факторы, влияющие на результат

Главная особенность метода — критическая зависимость от состояния среды. Несмотря на то что достоинства ультразвуковых расходомеров и малое гидравлическое сопротивление очевидны, некорректный выбор места способен испортить замер. Турбулентные завихрения, создаваемые коленами трубопровода или задвижками, искажают эпюру скоростей. Поэтому расходомеры данной категории монтируют на прямых участках, где поток спокойный и нет расслоений. Твердые осадки на стенках, способные гасить акустический сигнал, также входят в список ограничений. Понимание того, как работает схема распространения волны, помогает установить длину прямых зон до и после точки контроля для получения чистых данных без помех.

Заключение

Итак, мы разобрали устройство и физику процесса максимально доступным языком. Ультразвуковые акустические расходомеры доказали свою состоятельность там, где нужна чистота эксперимента и надежность. Подводя итог, можно выделить, что основным преимуществом этих моделей является отсутствие механических частей и гибкость. Вы можете выбрать доплеровский датчик для грязных сред или время-импульсную версию для чистого продукта. Широкий типоряд позволяет закрыть любые задачи — от бытового учета воды до технологического контроля расхода пара. Выбирая подобные устройства, помните о важности соблюдения геометрии монтажа. Тогда вы получите инструмент, который обеспечит стабильную и высокоточную работу на годы вперед.
