Введение

Что такое расходомер механический? Если говорить просто, это устройство, которое измеряет расход жидкости или газа, используя энергию самого потока. Представьте себе водяную мельницу: вода течет, колесо крутится. Чем быстрее течение, тем быстрее вращение. Этот простой и наглядный принцип лежит в основе многих приборов, которые мы встречаем в промышленности, коммунальном хозяйстве и даже в быту. Вопрос точного учета среды актуален всегда, когда требуется контроль и управление технологическими процессами. От качества работы расходомеров зависит не только экономия ресурсов, но и безопасность целых производств.

Механические расходомеры — это обширный класс оборудования, который отличается надежностью и простотой эксплуатации. Они не требуют сложного электрического питания и способны работать в самых суровых условиях, где высокая температура, давление или агрессивные среды делают использование других типов приборов затруднительным. Главная особенность этих устройств — наличие подвижных частей, которые взаимодействуют с измеряемой средой. В зависимости от конструкции, это могут быть крыльчатки, турбины, шестерни или камеры. Именно эти элементы преобразуют кинетическую энергию движения жидкости или газа во вращение, которое затем считывается счетным механизмом.

В отличие от электромагнитных, ультразвуковых, вихревых или кориолисовых расходомеров, механические модели не нуждаются в измерении сигналов, сложной обработке данных и электронных блоках. Их работа основана на прямой механике. Это делает их понятными и удобными для обслуживания. Но что именно скрывается внутри такого прибора? Как именно поток заставляет вращаться вал? Какие типы преобразователей существуют и в чем разница между ними? В этой статье мы разберем устройство и принцип работы механического расходомера на визуальном уровне, без лишней теории и сложных формул. Мы пройдем путь от самого термина до конкретных механизмов, которые превращают движение среды в цифры на циферблате или электрический сигнал.

Расходомер механический — что скрывается под этим термином и где он применяется

Когда специалисты говорят «механический расходомер», они подразумевают под этим определением целую группу приборов, объединенных общим способом измерений. Суть заключается в прямом механическом воздействии потока на чувствительный элемент. Это определение охватывает устройства от простых домашних счетчиков воды до высокоточных промышленных измерителей для топлива и масел. Механические расходомеры жидкости применяются в тех сферах, где важна автономность и устойчивость к внешним факторам.

Где применяются механические расходомеры жидкости

Области использования этих приборов невероятно широки. В первую очередь, расходомер воды механического типа — это основа коммунального учета в жилых домах и на предприятиях. Но этим их роль не ограничивается. Рассмотрим ключевые направления.

• Коммунальное хозяйство: холодное и горячее водоснабжение. Механические расходомеры жидкости отлично справляются с чистой водой.
• Нефтехимия и энергетика: учет топлива, масел, нефтепродуктов. Здесь часто применяются расходомеры дизельного топлива и других вязких сред.
• Пищевая промышленность: дозирование воды, молока, сиропов, растительного масла на линиях розлива. Расходомеры жидкости отлично справляются с санитарными требованиями при правильном выборе материалов.
• Машиностроение: контроль подачи смазочно-охлаждающих жидкостей, топлива на испытательных стендах двигателей.
• Химическая промышленность: дозирование реагентов, кислот и щелочей, при условии использования стойких материалов для корпуса и движущихся частей.

Сравнение с другими типами расходомеров

Механические устройства имеют четкие преимущества и недостатки перед электронными и ультразвуковыми приборами. Ультразвуковые расходомеры, например, могут измерять расход без контакта со средой, но их точность сильно зависит от наличия пузырьков воздуха или взвесей. Электромагнитные расходомеры требуют проводящих жидкостей и источника питания. Вихревые расходомеры создают дополнительную потерю давления. Кориолисовые массовые расходомеры обеспечивают прямое измерение массы, но их цена может быть в десятки раз выше.

На этом фоне промышленные расходомеры механического типа выбирают за автономность, простоту установки и ремонтопригодность. Их главное ограничение — это движущиеся части, которые подвержены износу, и чувствительность к загрязнениям. Однако для решения большинства задач учета и контроля расхода, особенно в полевых условиях или при отсутствии стабильного электропитания, механические расходомеры являются наиболее рациональным выбором. Они не просто измеряют объём; они делают это с понятной и надежной механикой, которую легко проверить и обслужить.

Визуальная анатомия: из каких основных узлов состоит любой механический расходомер

Конструкция любого механического расходомера, независимо от его типа и производителя, состоит из нескольких обязательных элементов. Понимание структуры и значения каждого узла помогает правильно эксплуатировать и выбирать оборудование для конкретных условий. Давайте мысленно разберем прибор, через который движется поток.

Корпус и измерительная камера

Основа конструкции — это прочный корпус, который монтируется непосредственно в трубопровод. Его форма и качество материалов определяют, с какой средой может работать прибор: чистой водой, маслом, газом или агрессивными жидкостями. Внутри корпуса расположена измерительная камера — это полость, через которую проходит весь измеряемый объем. Геометрия камеры имеет ключевое значение, так как именно она направляет движение среды на первичный преобразователь.

Первичный преобразователь (чувствительный элемент)

Это «сердце» устройства, движущаяся часть, которая непосредственно взаимодействует со средой. Разные виды преобразователей включают:

• Турбинки и крыльчатки: ось вращения которых параллельна или перпендикулярна потоку.
• Овальные шестерни: два синхронизированных ротора, вращающихся в специально профилированной камере.
• Камерные узлы (ротационные поршни): вытеснительный принцип, отмеряющий порции фиксированного объема.

Передаточный механизм и магнитная муфта

Поскольку внутренняя часть корпуса герметична и находится под давлением среды, для передачи информации о вращении наружу без сальниковых уплотнений используют магнитную муфту. На вал турбины или шестерни устанавливается магнит. При его вращении магнитное поле вращает ответный магнит или ферромагнитную пластину уже в сухом отсеке счетного механизма. Это полностью исключает протечки и обеспечивает надежность на протяжении всего срока службы.

Счетное и считывающее устройство

Последний этап — регистрация. Самое простое представление — это механический счетный механизм с цифровыми роликами и стрелочными индикаторами, как в домашнем счетчике воды. В более сложных промышленных версиях, механические расходомеры могут использовать датчики для преобразования вращения в электрические сигналы. Эти блоки питания и обработки данных позволяют интегрировать механические расходомеры в современные системы управления и учета. Таким образом, даже сугубо механическое по сути устройство получает электронный выход и возможность дистанционной передачи измерений.

Физика в действии: как поток жидкости или газа заставляет механизм вращаться

Ключевой вопрос, который стоит разобрать: почему, собственно, колесо крутится? За видимой простотой скрываются фундаментальные законы физики. Принцип действия механических расходомеров основан на преобразовании кинетической энергии движущейся среды в механическую работу. Когда жидкость или газ проходят через измерительную камеру, поток жидкости или газа воздействует на лопасти или зубья чувствительного элемента. В отличие от ультразвуковых расходомеров, которым для расчёта нужна разница во времени прохождения акустического сигнала, механика действует напрямую.

Турбинные и крыльчатые: зависимость от скорости

У тахометрических приборов (турбинные и крыльчатые расходомеры) вращение происходит под действием скоростного напора. Лопасти турбины имеют специальный угол атаки относительно направления движения. Поток ударяется в лопасть, создавая силу, которая и толкает её. Частота вращения турбины, в идеальных условиях, прямо пропорциональна объемному расходу. Однако такая линейная зависимость сохраняется не всегда. На малых скоростях потока начинают сказываться силы трения в опорах, а на больших — турбулентность. Качество изготовления, балансировка и острота кромок деталей имеют решающее значение здесь.

Объемные вытеснители: геометрия и порции

Иначе работают объемные расходомеры, такие как модели с овальными шестернями или ротационные поршни. Здесь принцип другой. Поток не может пройти мимо, не совершив работы. Жидкость заполняет строго отмеренный объем между зубьями шестерни и стенкой корпуса, давит на зуб и заставляет шестерню вращаться. За один оборот через такой счетчик проходит всегда один и тот же, известный объем. Это прямое измерение, не зависящее от профиля потока, его скорости или вязкости (в разумных пределах). Именно такой метод делает эти приборы чрезвычайно точными при измерении вязких жидкостей и масел.

Роль профиля потока

Для корректной работы большинства тахометрических расходомеров требуется стабильный, успокоенный поток без завихрений. Поэтому перед прибором и после него производители требуют установки прямых участков трубы определенной длины. Вихри и турбулентность, оставшиеся после колена, задвижки или насоса, искажают картину обтекания лопастей и ведут к неправильным показаниям. В этом смысле объемные устройства, ротаметры и камерные счетчики более устойчивы. Они сами являются своего рода струевыпрямителями, так как поток дробится в измерительной камере. Понимание этой физики взаимодействия элементов с движением среды помогает наладить действительно точные измерения расхода.

Виды первичных преобразователей: разница между крыльчаткой, турбинкой, шестернями и камерным счетчиком

Теперь детально рассмотрим, чем конструктивно и функционально отличаются разные механические расходомеры. Все они относятся к классу тахометрических, если считать обороты, или объемных, если считать перекачанные порции. Выбор конкретного типа всегда диктуется свойствами среды, диапазоном измерений и требуемой точностью.

Крыльчатые (одноструйные и многоструйные)

Ось крыльчатки перпендикулярна потоку. Вода подается на лопасти сбоку. В многоструйных моделях поток дополнительно разбивается на несколько струек через специальные отверстия, что равномернее распределяет нагрузку на ось, уменьшает износ и компенсирует перекосы. Это самая распространенная конструкция для бытовых счетчиков воды. Простота и низкая цена делают её массовой.

Турбинные

Здесь ось вращения совпадает с осью трубопровода. Поток проходит вдоль корпуса всей массой. Турбинные расходомеры имеют больший диапазон измеряемых диаметров и применяются на магистралях большого сечения. Их лопасти нарезаны подобно винту корабельного двигателя. Они способны измерять очень большие объемы, но критичны к качеству установки и требуют прямых участков.

Овальные шестерни и винтовые

Расходомеры с овальными шестернями — это классика учета нефтепродуктов, масел и всего, что обладает смазывающей способностью. Два ротора идеальной овальной формы сцеплены зубчатой передачей. Каждый раз, когда жидкость обтекает их, образуется замкнутый участок фиксированного объема. Вращение очень плавное. Эти приборы известны высочайшей точностью, в том числе на вязких средах, где истирание металла минимально.

Камерные (ротационные)

Принцип тот же, что и у поршневого насоса, но наоборот. Внутри кольцевой камеры вращается ротор, который с помощью скользящей заслонки делит пространство на сегменты. Жидкость поочередно заполняет эти карманы, толкая ротор. Эти виды расходомеров чрезвычайно надежны для учета газа, химикатов и жидкостей с различной вязкостью. У них минимальная потеря давления и они относятся к самым точным механическим приборам.

Все эти механические устройства объединяет одно: они взаимодействуют с рабочей средой напрямую. Поэтому при выборе всегда следует учитывать не только технические параметры, но и химическую совместимость, наличие абразивных частиц и температуру. Специальные исполнения из нержавеющей стали или полимеров позволяют использовать такие расходомеры даже в агрессивных химических и пищевых средах.

От механического движения к показаниям: как работает счетный механизм и магнитная муфта

Последний, но не менее важный элемент всей системы — это блок, который превращает непрерывное вращение вала в цифры, которые мы видим на дисплее или передаем в систему управления. Здесь проходит граница между гидравлической и информационной частями изделия.

Магнитная связь — защита от протечек

Сердце этого перехода — постоянные магниты. Любые подвижные части внутри корпуса неизбежно трутся и изнашиваются. Вращение необходимо передать из зоны с высоким давлением жидкости наружу, в счетный механизм. Использовать сальник крайне ненадежно. Вместо этого один магнит установлен на вращающемся элементе, а второй — снаружи, на валу счетчика, разделенного тонкой, но прочной немагнитной стенкой (обычно из латуни или нержавейки). Когда первый магнит прокручивается, его поле сцепляется со вторым, и они вращаются синхронно. Этот механизм гарантирует полную герметичность. У современных устройств часто используют магниты на самарий-кобальтовой основе, которые не теряют свои свойства долгие годы.

Редуктор и масштабирование

Скорость вращения турбины или крыльчатки может достигать тысяч оборотов в минуту. Счетные ролики так быстро крутиться не могут и не должны. Здесь в дело вступает миниатюрный понижающий редуктор. Система шестеренок подбирает передаточное число так, чтобы каждый поворот самого младшего разряда ролика соответствовал точно отмеренному объему, например, 0.0001 кубометра. Точность этой механики напрямую влияет на класс прибора.

Преобразование в электрический сигнал

Помимо чисто механического счетного устройства с роликами, многие промышленные технологии требуют аналогового или импульсного сигнала для систем телеметрии и автоматизации. Для этого на выходном валу редуктора или прямо на магнитной муфте размещают датчики. Чаще всего это геркон, срабатывающий от магнита, или датчик Холла. С каждым оборотом формируется электрический импульс. Электронный преобразователь считает эти импульсы и выдает стандартный унифицированный сигнал 4-20 мА, либо цифровой интерфейс. Таким образом, даже чисто механический по своей сути счетчик становится частью «умного» производства, обеспечивая функцию дистанционной передачи измерений и контроля без необходимости постоянного присутствия человека. Наличие такого выхода радикально расширяет сферу использования, от складского учета топлива до управления сложными химическими реакциями в реальном времени.

Заключение

Проверенные десятилетиями, механические расходомеры по-прежнему занимают важное место в арсенале инженера. Мы убедились, что за кажущейся простотой бытового счетчика воды стоит продуманная система, основанная на надежных физических принципах. От массивных турбинных расходомеров на магистральных трубопроводах до миниатюрных устройств с овальными шестернями для точного дозирования фармацевтических веществ — разнообразие конструкций позволяет подобрать решение почти для любой задачи. Их отличает не только низкая стоимость по сравнению с ультразвуковыми и кориолисовыми приборами, но и возможность длительной работы без внешних источников питания.

Тем не менее, выбор прибора всегда требует понимания ограничений: наличие подвижных частей, чувствительность к загрязнениям и абразиву, необходимость четкого соблюдения длины прямолинейных участков трубопровода. Однако если условия эксплуатации соответствуют техническим требованиям, механический расходомер обеспечит точные измерения расхода на годы вперед. Информация, полученная в этой статье, даю понимание того, как работают эти приборы изнутри. В итоге, простота, понятная любому специалисту конструкция, и высокая ремонтопригодность делают их логичным выбором и сегодня, в эпоху цифровых технологий.

Введение

Современные промышленные технологии требуют высокой точности контроля технологических процессов. Когда встает вопрос учета жидких и газообразных сред, на помощь приходят ультразвуковые расходомеры. Эти устройства выделяются тем, что не вторгаются во внутреннее пространство трубы. Прямой контакт с измеряемой средой отсутствует, и в этом заключается главная особенность. Приборы данного типа работают иначе, чем тахометрические или электромагнитные расходомеры. Их применение позволяет получить данные без механических частей, движущихся в потоке. Принцип действия ультразвуковых расходомеров основан на взаимодействии акустических волн с движущимся веществом. Именно поэтому ультразвуковые расходомеры имеют широкий диапазон использования: от коммунального учета воды до технологических замеров в энергетике и нефтехимии.

В этой статье мы разберем, как устроено это оборудование, без погружения в сложные математические абстракции. Вы узнаете, что такое ультразвуковой расходомер, каков принцип работы, и почему для корректных измерений скорости потока жидкости или газа необходимы два пьезоэлектрических преобразователя. Мы объясним разницу методов на пальцах, рассмотрим конструкцию и покажем реальные сценарии монтажа. Главная задача — дать ясное понимание физики процесса без единой формулы.

Что такое ультразвуковой расходомер и какие задачи он решает

Если говорить просто, ультразвуковой расходомер представляет собой измерительный прибор, определяющий объемный расход жидкости или объема газа за единицу времени. Но давайте разберемся детальнее.

Суть устройства без технического жаргона

По своей сути, это устройство для измерения расхода. В отличие от механических счетчиков с крыльчаткой, здесь нет движущихся элементов внутри трубопровода. Ультразвуковой расходомер является представителем бесконтактных систем. Его основная задача — преобразовать физические колебания среды в электрический сигнал. Итоговые показания выводятся на дисплей или передаются на верхний уровень автоматизированных систем управления.

Где и зачем нужны такие замеры

Это оборудование решает критически важные задачи коммерческого и технологического учета. С помощью ультразвукового метода можно работать с химически агрессивными жидкостями, криогенными средами и сточными водами с твердыми включениями. Применение охватывает узлы учета тепловой энергии, системы водоснабжения, а также контроль в фармацевтике, где стерильность играет решающую роль. Такие устройства используют для мониторинга потоков без нарушения целостности магистрали. Благодаря накладным датчикам, ультразвуковой портативный расходомер часто становится незаменимым инструментом при временной диагностике сетей. Точные данные, собираемые им, помогают выявить потери и сбалансировать давление в системе.

Принцип работы: как ультразвук измеряет скорость потока

Базовый принцип ультразвуковых расходомеров строится на том, что акустический сигнал меняет свои характеристики под воздействием движущейся среды. Высокая частота генерируемых колебаний позволяет добиться впечатляющей точности без внесения помех в измеряемую субстанцию.

Физика процесса без формул

Представьте измерительный участок трубы. С разных сторон отрезка магистрали установлены два элемента, которые испускают и принимают акустические волны. Если среда неподвижна, сигнал проходит расстояние за идентичное время в обе стороны. Но стоит жидкости или газу прийти в движение, как работа ультразвукового расходомера демонстрирует так называемый снос волны. Сигнал, идущий по направлению потока, достигает цели быстрее, а тот, что движется против потока жидкости, запаздывает. Регистрируемая разница во времени прохождения строго пропорциональна средней скорости жидкости. Умножая эту скорость на площадь сечения трубки, прибор рассчитывает объемный расход.

Два подхода к детекции

Существует два основных типа ультразвуковых расходомеров. Первый — это время-импульсный метод, когда разница напрямую конвертируется в значение расхода. Второй базируется на эффекте Доплера. В этом случае устройства отслеживают изменение частоты сигнала, отраженного от взвешенных частиц или пузырьков. Стоит отметить, что доплеровские ультразвуковые расходомеры менее чувствительны к чистым средам, но незаменимы там, где есть аэрация или нерастворимые примеси. Таким образом, обработка поступающего сигнала в обоих случаях позволяет определить то, с какой скоростью перемещается вещество, но опираются методы на разные физические явления.

Разница во времени пролета и эффект Доплера: объяснение на пальцах

Чтобы глубже понять, как ультразвуковые акустические расходомеры различают нюансы потока, стоит сравнить оба явления отдельно.

Время-импульсная техника

Данный подход основан на прямой регистрации задержек. Здесь пьезоэлементы работают в режиме излучатель-приемник попеременно. Когда условный передатчик отправляет пачку импульсов вниз по течению, фронт волны ускоряется. В обратном направлении, при ходе против потока, среда начинает тормозить распространение. Микропроцессор вычисляет эту микроскопическую дельту. Главное преимущество такого способа — высокая точность в гомогенных чистых средах. Такие расходомеры работают практически без погрешностей на магистралях с чистой водой, светлыми нефтепродуктами и химическими реагентами. Датчики при этом могут быть врезными или накладными, что обеспечивает гибкость монтажа.

Доплеровский сдвиг

Доплеровские ультразвуковые приборы используют совершенно иную логику. Им обязательно нужны отражатели — твердые взвеси, эмульсии или газовые пузырьки. Источник посылает сигнал известной частоты. Этот луч встречается с рассеивающими частицами, которые отражают ультразвуковые волны обратно к приемнику. Поскольку частицы движутся, частота отраженного луча изменяется прямо пропорционально их скорости. Прибор фиксирует данный сдвиг. Чем выше концентрация отражающих элементов, тем стабильнее показания. Поэтому доплеровский метод массово используется для контроля пульп, шламов, загрязненных стоков и даже кровотока в медицинских целях. Неоспоримые достоинства ультразвуковых расходомеров этого типа — малое влияние прозрачности стен и устойчивость к загрязнениям.

Основные элементы конструкции и зачем нужны два пьезоэлектрических преобразователя

Внутренняя архитектура этих приборов проще, чем кажется. Ультразвуковой расходомер представляет собой отрезок трубы или комплект креплений для сенсоров, но ключ к работе лежит в парном взаимодействии.

Сердце системы — пьезоэлементы

Основной рабочей составляющей являются преобразователи. Они генерируют механические колебания под воздействием электрического напряжения и ловят отраженный ответ. Для стабильного измерения необходимо минимум два таких сенсора. Стратегия дуэта позволяет вычесть систематические помехи. Конструкция с парой датчиков способна компенсировать возможные отклонения профиля потока. Один сенсор всегда служит излучателем, а второй становится приемником, затем их роли меняются. Электронный блок с высокоскоростным процессором синхронизирует посылку и обработку сигнала, чтобы погрешность была стремящейся к нулю.

Вспомогательные компоненты

Помимо акустической пары, расходомеры имеют корпус с защитой от внешнего воздействия и вычислительный модуль. Цифровое табло или интерфейсный узел передачи данных позволяют интегрировать оборудование в SCADA-системы. Преобразователи давления и датчики температуры часто входят в комплект для приведения замеров к стандартным условиям. Качественная установка требует гелевой контактной смазки, исключающей воздушную прослойку. Именно комплексная синхронизация всех частей обеспечивает надежность и практическую пользу применения ультразвуковых расходомеров на производстве.

Типичные сценарии установки и главные ограничения метода

Как и любые измерительные устройства, ультразвуковые счетчики требуют соблюдения правил инсталляции.

Сценарии монтажа

Наибольшее распространение получили два способа размещения. Первый — врезной. Здесь преобразователи располагаются непосредственно в отверстиях трубы. Такая схема гарантирует максимальную чувствительность, но требует остановки магистрали. Второй вариант — накладные ультразвуковые датчики, которые фиксируются хомутами снаружи. Этот формат идеален для срочной диагностики без врезки и слива жидкости. Мобильный переносной ультразвуковой расходомер позволяет всего за несколько минут получить информацию на любом прямом участке. Нередко на предприятиях энергетики эксплуатируют стационарный ультразвуковой расходомер для непрерывного мониторинга.

Факторы, влияющие на результат

Главная особенность метода — критическая зависимость от состояния среды. Несмотря на то что достоинства ультразвуковых расходомеров и малое гидравлическое сопротивление очевидны, некорректный выбор места способен испортить замер. Турбулентные завихрения, создаваемые коленами трубопровода или задвижками, искажают эпюру скоростей. Поэтому расходомеры данной категории монтируют на прямых участках, где поток спокойный и нет расслоений. Твердые осадки на стенках, способные гасить акустический сигнал, также входят в список ограничений. Понимание того, как работает схема распространения волны, помогает установить длину прямых зон до и после точки контроля для получения чистых данных без помех.

Заключение

Итак, мы разобрали устройство и физику процесса максимально доступным языком. Ультразвуковые акустические расходомеры доказали свою состоятельность там, где нужна чистота эксперимента и надежность. Подводя итог, можно выделить, что основным преимуществом этих моделей является отсутствие механических частей и гибкость. Вы можете выбрать доплеровский датчик для грязных сред или время-импульсную версию для чистого продукта. Широкий типоряд позволяет закрыть любые задачи — от бытового учета воды до технологического контроля расхода пара. Выбирая подобные устройства, помните о важности соблюдения геометрии монтажа. Тогда вы получите инструмент, который обеспечит стабильную и высокоточную работу на годы вперед.

Введение

Электромагнитный расходомер это: простое объяснение сложного прибора, которое мы дадим в рамках данной статьи. Тема измерений расхода жидкостей всегда была одной из главных в промышленности, ведь точный контроль количества вещества напрямую влияет на эффективность производства. Применение расходомеры различных типов позволяет решать широкий спектр задач учета.

Электромагнитный расходомер это устройство, которое работает на принципе электромагнитной индукции. В основе его действия лежит закон Фарадея. Когда проводящая жидкость протекает через магнитное поле, в ней возникает электродвижущая сила, пропорциональная скорости потока. Этот сигнал снимается с электродов, расположенных на стенках измерительной трубы.

Среди всех типов расходомеров электромагнитные расходомеры занимают особое положение. Расходомеры являются незаменимыми приборами там, где требуется высокая точность измерений и надежность. Электромагнитный расходомер это оборудование, которое не имеет движущихся частей и не создает потерь давления. Внутри трубы нет ни крыльчатки, ни турбинки, поэтому такие расходомеры способны работать с загрязненными и агрессивными средами.

Конструкция электромагнитного расходомера включает измерительную трубку с футеровкой, два электрода и электронный блок обработки сигнала. Магнитное поле создается катушками индукции, которые питаются импульсным током. Расходомеры используют такой метод возбуждения, чтобы исключить электрохимические помехи на контактах электродов. Это ключевое преимущество при измерении расхода жидкости.

Электромагнитный расходомер это: простое объяснение сложного прибора, которое необходимо начинать с понимания его физической сути. Движение проводящей среды в магнитном поле генерирует напряжение, строго пропорциональное объемному расходу. Именно электромагнитные расходомеры применяют на предприятиях химической и пищевой отраслей, а также в системах водоочистки и энергетики.

Расходомеры измеряют скорость потока и преобразуют её в значение расхода с помощью вторичного преобразователя. Электромагнитный расходомер оптимальный выбор для учета воды, кислот, щелочей, пульп и даже жидких пищевых продуктов. Расходомеры широко используются в автоматизированных системах управления технологическими процессами благодаря возможности выдачи токового сигнала и цифровых интерфейсов.

Калибровка расходомеров электромагнитного типа выполняется на специальных проливных стендах. Согласно технической документации, межповерочный интервал может составлять несколько лет. Расходомеры обеспечивают высокую стабильность метрологических характеристик в течение всего срока эксплуатации. Это выгодно отличает их от механических счетчиков, которые требуют частого обслуживания.

При выборе расходомера необходимо учитывать характеристики измеряемой среды: проводимость, температуру, давление и химическую активность. Электромагнитный расходомер это прибор, которому критически важна минимальная электропроводность жидкости. Если среда не проводит электрический ток, данный тип расходомеров использоваться не может. Но для большинства промышленных жидкостей это ограничение несущественно.

Применение электромагнитных расходомеров охватывает диапазон диаметров от нескольких миллиметров до двух и более метров. Это делает их универсальным инструментом для решения задач коммерческого и технологического учета. Стоимость зависит от диаметра, материалов футеровки и типа электронного блока. Современные модели оснащаются функцией самодиагностики и позволяют контролировать состояние прибора в реальном времени.

Таким образом, электромагнитный расходомер это технически совершенный измерительный прибор, принцип работы которого базируется на фундаментальных законах физики. Далее в статье мы подробно рассмотрим его устройство, сравним с другими типами расходомеров и разберем правила монтажа и эксплуатации.

Как работает электромагнитный расходомер: объяснение на законе Фарадея

Электромагнитный расходомер это: простое объяснение сложного прибора невозможно без погружения в физику явления. В основе измерения расхода лежит фундаментальный закон Фарадея, описывающий электромагнитную индукцию.

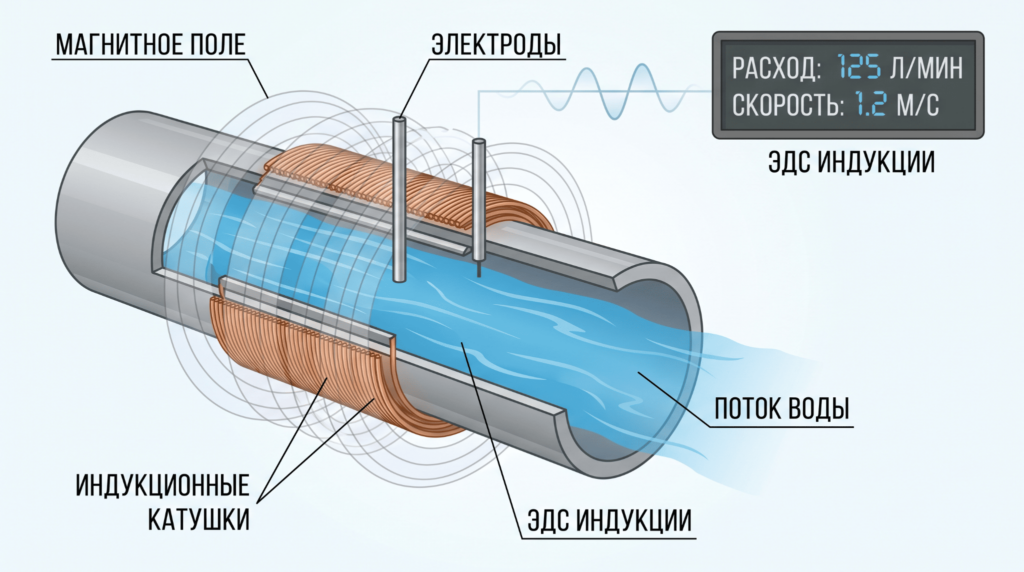

Суть явления проста. Когда проводник движется в магнитном поле, в нем возникает электрическое напряжение. Это и есть закон электромагнитной индукции, который создает теоретическую базу для всех электромагнитных расходомеров. В роли проводника в нашем случае выступает сама жидкость, протекающая через измерительный участок.

Для работы прибора среда должна обладать минимальной электропроводностью. Движение проводящей жидкости перпендикулярно силовым линиям магнитного поля порождает электродвижущую силу. Её значение прямо пропорционально скорости потока жидкости и индукции магнитного поля. Это напряжение снимается с пары электродов, расположенных на стенках измерительной трубки.

Магнитное поле возбуждается катушками индукции, которые питаются током от электронного блока. Расходомеры с постоянным магнитом практически не используются в промышленности из-за эффекта поляризации электродов. Современные приборы работают исключительно на переменном или импульсном магнитном поле низкой частоты. Это позволяет автоматически компенсировать дрейф нуля и электрохимические помехи.

Расходомеры измеряют скорость потока жидкости, а не её объем напрямую. Полученный сигнал проходит обработку в электронных блоках и преобразуется в значение объемного расхода. Поэтому такие расходомеры представляют собой сложный измерительный комплекс, включающий первичный преобразователь расхода и вторичный электронный модуль. Электромагнитный преобразователь расхода генерирует слабый сигнал, который затем усиливается и фильтруется.

Электродвижущая сила, возникающая в жидкости, ничтожно мала — от долей до единиц милливольт. Чтобы получить достоверный результат, электроника расходомера должна обладать высоким входным сопротивлением и эффективной защитой от внешних наводок. Это основная техническая сложность при конструировании таких приборов. Расходомеры требуют тщательного экранирования сигнальных цепей и правильного заземления.

Работает электромагнитный расходомер по простому алгоритму. Катушки создают импульсное магнитное поле внутри измерительной трубы. Проводящая жидкость, протекая через это поле, генерирует напряжение между электродами. Чем выше скорость движения среды, тем больше амплитуда электрического сигнала. Расходомер измеряет эту разность потенциалов и пересчитывает её в расход.

Действия электромагнитного расходомера основаны на строгой линейной зависимости между скоростью потока и генерируемым напряжением. В этом состоит ключевое преимущество метода. Отсутствие квадратичных зависимостей, как у механических счетчиков, обеспечивает широкий диапазон измерения расхода. Один и тот же прибор корректно измеряет как минимальные, так и максимальные потоки.

На работу прибора влияет распределение скоростей по сечению трубы. Для получения точного результата поток должен быть развитым, турбулентным или ламинарным — в зависимости от калибровки. Поэтому перед расходомером и после него требуется обеспечить прямые участки трубопровода определенной длины. Это требование общее для всех типов расходомеров, но для электромагнитных оно особенно критично из-за чувствительности к профилю потока.

Расходомеры имеют специальные системы диагностики, которые контролируют состояние контактов электродов и сопротивление изоляции. Если футеровка повреждена или на электродах образовался налет, прибор сигнализирует об ошибке. Это позволяет своевременно проводить обслуживание и поддерживать высокую точность измерения расхода жидкости. Расходомеры могут эксплуатироваться годами без необходимости перекалибровки.

Электромагнитные расходомеры основаны на применении закона Фарадея, и их работа не зависит от температуры, вязкости или плотности измеряемой среды. Это выгодно отличает их от массовых расходомеров, которым требуются компенсационные алгоритмы. Для электромагнитного прибора важна исключительно электропроводность жидкости и правильность монтажа. Именно электромагнитные расходомеры являются оптимальным выбором для большинства промышленных задач учета.

Из чего состоит электромагнитный расходомер и зачем нужна футеровка

Электромагнитный расходомер это: простое объяснение сложного прибора будет неполным без детального разбора его конструкции. Понимание устройства электромагнитного расходомера помогает правильно выбрать оборудование под конкретную задачу.

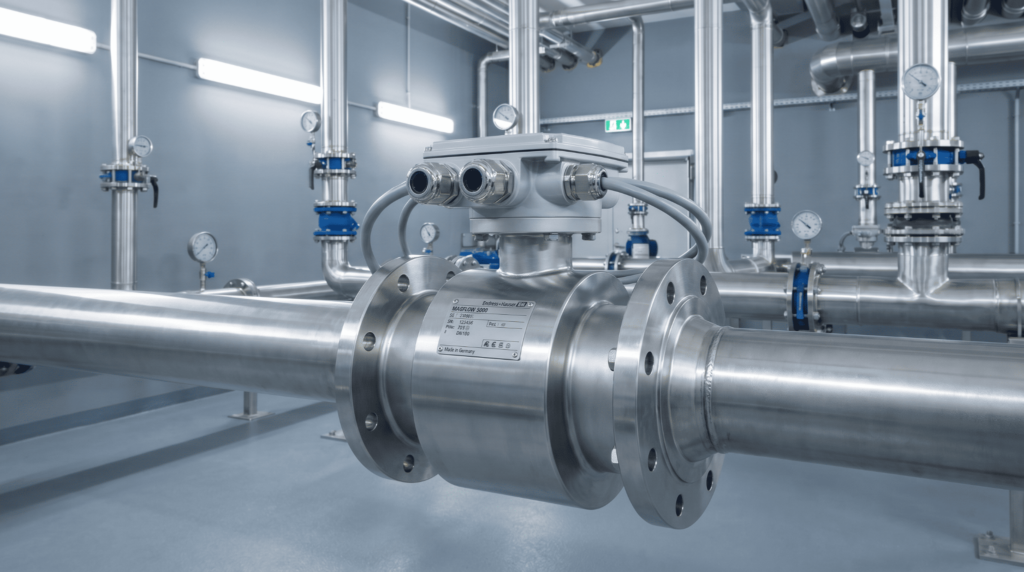

Любой электромагнитный расходомер состоит из двух основных частей: первичного преобразователя и электронного блока. Первичный преобразователь расхода монтируется непосредственно в трубопровод и контактирует с измеряемой средой. Электронный блок обрабатывает сигнал и отображает результаты измерений. Эти элементы могут быть объединены в едином корпусе или выполнены раздельно.

Сердце первичного преобразователя — измерительная трубка. Её изготавливают из немагнитной нержавеющей стали. Это принципиальное требование, поскольку материал корпуса не должен искажать магнитное поле. Внутри трубки находится футеровка из диэлектрического материала, которая выполняет сразу несколько ключевых функций. Она изолирует электроды от металлического корпуса и защищает его от агрессивного воздействия измеряемой среды.

Расходомер состоит из множества компонентов, но именно футеровка часто определяет сферу его применения. Для питьевой воды используют резину или полипропилен. Для кислот и щелочей применяют фторопласт. Для сточных вод и абразивных пульп подходит полиуретан. Применение расходомеры напрямую зависит от химической стойкости материалов, контактирующих с жидкостью.

Магнитное поле создается индукционными катушками, которые находятся снаружи измерительной трубки. Они могут располагаться сверху и снизу или по бокам. В современных приборах для создания поля применяют импульсный ток низкой частоты. Расходомеры с постоянным магнитом уже практически вышли из употребления. Импульсный режим питания позволяет повысить стабильность нуля и уменьшить энергопотребление.

Электроды — ещё один критически важный элемент конструкции. Они непосредственно контактируют с измеряемой жидкостью и должны обладать высокой коррозионной стойкостью. Чаще всего электроды изготавливают из нержавеющей стали, хастеллоя, тантала или платины. На стенках измерительной трубы электроды устанавливаются заподлицо, чтобы не создавать завихрений потока и не накапливать отложения. Через них снимается напряжение, которое далее поступает на вход электронного усилителя.

В строении электромагнитного расходомера предусмотрены также дополнительные элементы: заземляющие кольца или электроды. Они необходимы для отвода паразитных токов и выравнивания потенциалов. Если трубопровод сделан из диэлектрика, заземляющие кольца обязательны. В металлических трубах требования к заземлению проще, но пренебрегать им нельзя, так как от этого зависит точность измерений.

Электронный блок — это мозг расходомера. Он выполняет обработку сигнала, фильтрацию помех, линеаризацию характеристики и пересчет напряжения в значение расхода. Современные электронные блоки имеют цифровые интерфейсы для связи с верхним уровнем автоматизации. Расходомеры используются совместно с АСУ ТП через протоколы HART, Modbus, Profibus. Кроме того, блок обеспечивает питание катушек индукции и диагностику состояния прибора.

Устройство электромагнитного расходомера может быть компактным или раздельным. В компактном исполнении электронный блок закреплен прямо на первичном преобразователе. Такая компоновка удобна при легком доступе к месту установки. Раздельное исполнение применяется в стесненных условиях, при высоких температурах среды или сильной вибрации. В этом случае блок выносится на расстояние до нескольких десятков метров.

Герметичность конструкции играет важную роль. Расходомер должен обеспечивать надежную защиту электроники от влаги и пыли. Стандартный класс защиты — IP65 или IP67. Для подземных колодцев и затопляемых камер применяют исполнение IP68. Это позволяет расходомерам надежно работать в сложных условиях без риска выхода из строя.

Корпус первичного преобразователя обычно имеет фланцевое присоединение. Для малых диаметров существуют резьбовые модели. В пищевой промышленности популярны бесфланцевые сэндвич-расходомеры, которые зажимаются между двумя фланцами трубопровода. Электромагнитный расходомер оптимальный выбор и по разнообразию монтажных исполнений. Производители предлагают практически любые варианты подключения для различных отраслей промышленности.

Материалы футеровки и электродов выбирают исходя из параметров среды. Для горячей воды требуется термостойкая футеровка. Для кислотных растворов — химически инертный фторопласт. Для абразивных гидросмесей — износостойкий полиуретан. Расходомер должен соответствовать условиям эксплуатации по температуре и давлению. Современные материалы позволяют применять электромагнитные приборы даже в экстремально агрессивных средах.

Таким образом, конструкция электромагнитного расходомера продумана до мелочей. Каждый элемент выполняет свою функцию, обеспечивая точность и надежность измерений. Именно сочетание прочного стального корпуса, изолирующей футеровки, коррозионностойких электродов и интеллектуальной электроники делает эти приборы лидерами в своем сегменте. Электромагнитный расходомер это: простое объяснение сложного прибора, которое мы продолжаем раскрывать.

Какие среды измеряет электромагнитный расходомер и почему он не работает с дистиллированной водой

Электромагнитный расходомер это: простое объяснение сложного прибора, которое требует честного разговора об ограничениях. Не все жидкости поддаются измерению данным методом, и это важно понимать до покупки оборудования.

Основное условие работы электромагнитных расходомеров — электропроводность измеряемой среды. Жидкость должна содержать свободные заряженные частицы, способные двигаться под действием электрического поля. Обычная водопроводная вода, растворы солей, кислоты и щелочи прекрасно проводят ток. А вот дистиллированная вода и большинство углеводородов являются диэлектриками и для данного типа приборов недоступны.

Расходомеры нашли широкое применение прежде всего в системах водоснабжения и водоотведения. Питьевая вода, техническая вода, сточные воды — всё это стандартные среды для электромагнитных приборов. Расходомеры измеряют скорость потока таких жидкостей с высокой точностью и стабильностью. Коммунальные предприятия оснащают ими узлы коммерческого учета потребления воды.

В химической промышленности электромагнитные расходомеры применяют для агрессивных сред: серной, соляной и азотной кислот. Расходомеры способны работать с концентрированными щелочами, солевыми растворами и жидкими минеральными удобрениями. Ключевое требование — правильный выбор материала футеровки и электродов, устойчивых к конкретному веществу. Электромагнитный расходомер оптимальный выбор для химических производств именно благодаря разнообразию материалов исполнения.

Пищевая отрасль также активно использует такие приборы. Электромагнитные расходомеры измеряют молоко, соки, сиропы, пиво, жидкое тесто. Эти среды обладают достаточной электропроводностью из-за содержания растворенных солей и органических кислот. Отсутствие застойных зон внутри измерительной трубы делает прибор гигиеничным. Конструкция легко промывается, что важно при безразборной CIP-мойке.

Сточные воды — ещё одна сфера, где расходомеры незаменимы. В них содержится большое количество взвешенных частиц, волокон и абразива. Механические счетчики в таких условиях быстро забиваются и выходят из строя. Электромагнитный расходомер сточных вод не имеет препятствий потоку, поэтому работает безотказно годами. Расходомеры измеряют расход даже сильно загрязненных иловых смесей и активного ила.

Теперь о том, почему дистиллированная вода не может быть измерена. Её электропроводность составляет около 0,05 мкСм/см, что в тысячу раз ниже порога чувствительности прибора. В такой жидкости практически нет свободных ионов — переносчиков заряда. Магнитное поле не может создать в ней измеримое напряжение, так как движущихся зарядов слишком мало. Поэтому для учета дистиллята, деионизованной воды и жидких углеводородов применяют другие типы расходомеров — ультразвуковые или кориолисовые.

Расходомеры используют принцип Фарадея, и граница применимости четко определена минимальной электропроводностью. Обычно это значение составляет 5 мкСм/см для большинства промышленных приборов. Некоторые высокочувствительные модели опускаются до 0,1 мкСм/см. Но дистиллят остается недосягаем. Это главный недостаток метода, который необходимо учитывать при выборе типа оборудования.

Расходомеры для измерения расхода жидкостей электромагнитного типа также неприменимы для газов и паров. Газы не обладают ионной проводимостью, необходимой для генерации сигнала. Для пара и газа применяют вихревые, ультразвуковые или кориолисовые расходомеры. Каждый тип имеет свою нишу, и универсального прибора не существует.

Электромагнитные расходомеры имеют ограничения по температуре среды. Стандартная футеровка из резины выдерживает до 80 градусов. Фторопласт расширяет диапазон до 150 градусов. При более высоких температурах материалы теряют диэлектрические свойства, что приводит к погрешностям. Для горячих сред требуется специальное исполнение с высокотемпературной изоляцией.

Недостатком электромагнитных расходомеров является также невозможность измерения жидкостей с очень низкой скоростью потока. При скоростях менее 0,1 м/с полезный сигнал становится сопоставим с уровнем шумов. Требуется обеспечивать определенную скорость движения среды через измерительный участок. Это накладывает ограничения на подбор диаметра расходомера.

Таким образом, применение электромагнитных расходомеров целесообразно для широкого круга электропроводных жидкостей. Водные растворы, кислоты, щелочи, пищевые продукты, сточные воды — всё это измеряется уверенно и точно. Но дистиллят, масла и газы требуют иных методов. Электромагнитный расходомер это инструмент с четко очерченной областью применения, внутри которой он демонстрирует выдающиеся метрологические характеристики.

Чем электромагнитный расходомер отличается от ультразвукового и механического счетчика

Электромагнитный расходомер это: простое объяснение сложного прибора будет более наглядным, если сравнить его с другими распространенными типами средств измерения. На рынке представлены десятки разновидностей расходомеров, но основными конкурентами в секторе жидкостей остаются ультразвуковые и механические приборы.

Механические счетчики знакомы каждому по квартирным водомерам. Внутри них находится крыльчатка или турбинка, которая вращается под напором воды. Это самые простые и дешевые устройства. Но именно движущиеся части являются их слабым местом. Износ подшипников, налипание отложений на лопасти, чувствительность к гидроударам — всё это снижает точность и сокращает срок службы. Расходомеры такого типа требуют частой поверки и ремонта.

Ультразвуковые расходомеры работают по другому принципу. Они посылают акустический сигнал через поток и фиксируют разницу во времени прохождения по направлению движения жидкости и против него. Расходомеры ультразвуковые могут быть стационарными врезными или переносными накладными. Последние удобны для временного контроля и диагностики сетей, ведь их монтаж не требует врезки в трубу.

Электромагнитные и ультразвуковые расходомеры часто ставят в один ряд, но между ними есть принципиальные различия. Электромагнитный расходомер использует закон Фарадея и требует контакта электродов с проводящей жидкостью. Ультразвуковой прибор не контактирует со средой в накладном исполнении и не зависит от её электропроводности. Он может измерять расход нефти и масел, где электромагнитный метод бессилен.

Сравним точность измерений. Электромагнитные расходомеры обеспечивают высокую точность в стационарных условиях — погрешность составляет десятые доли процента от измеряемой величины. Ультразвуковые приборы дают погрешность от половины до полутора процентов, причем на результат сильно влияют отложения на стенках трубы и наличие пузырьков газа. Механические счетчики в лучшем случае показывают два процента, и эта цифра растет по мере износа.

Преимущества электромагнитных расходомеров особенно заметны при работе с загрязненными жидкостями. Отсутствие движущихся частей означает отсутствие засоров. Расходомер не боится абразивных частиц и волокнистых включений. Механический прибор в таких условиях выйдет из строя за неделю. Ультразвуковой потеряет сигнал из-за рассеивания на взвешенных частицах. Электромагнитные расходомеры применяют на очистных сооружениях именно благодаря этой устойчивости.

Потери давления — ещё один критерий сравнения. Механические счетчики создают заметное сопротивление потоку, особенно на больших диаметрах. Электромагнитные и ультразвуковые приборы не имеют сужений и не создают потерь давления. Для магистральных трубопроводов это критически важно, так как экономит электроэнергию на насосных станциях. Расходомеры обеспечивают высокую экономичность эксплуатации.

Диапазон измерения расхода у электромагнитных приборов шире, чем у механики. Один электромагнитный преобразователь расхода способен корректно измерять и минимальный ночной расход, и пиковую нагрузку. Механическому счетчику требуется подбор под конкретный диапазон, выход за который ведет к большим ошибкам. Ультразвуковые расходомеры широко применяются для больших диаметров, но на малых скоростях их точность падает.

Стоимость — параметр, который часто становится решающим. Механические счетчики дешевле всех. Ультразвуковые занимают среднюю ценовую нишу. Электромагнитный расходомер стоит дороже, но его цена оправдывается длительным сроком службы и стабильностью характеристик. Купить электромагнитный расходомер — значит инвестировать в беспроблемный учет на годы вперед. Расходомеры применяются там, где важна совокупная стоимость владения, а не только цена приобретения.

Обслуживание и поверка также различаются. Механику нужно регулярно чистить и ремонтировать. Ультразвуковые датчики требуют периодической проверки акустического контакта. Электромагнитные приборы практически не нуждаются в обслуживании, кроме плановой поверки. Поверка расходомеров электромагнитного типа проводится имитационным методом без снятия с трубопровода, что экономит время и средства.

Таким образом, выбор между типами расходомеров зависит от конкретной задачи. Для чистой воды малого диаметра подойдет механика. Для временного контроля удобны ультразвуковые приборы. Для ответственного коммерческого учета, агрессивных и загрязненных сред лучшим выбором является электромагнитный расходомер. Электромагнитный расходомер это инструмент, который окупается надежностью там, где другие типы пасуют.

Как правильно установить электромагнитный расходомер и избежать погрешности измерений

Электромагнитный расходомер это: простое объяснение сложного прибора, финальная часть которого посвящена монтажу. Даже лучший прибор не покажет точных результатов, если его установили с нарушениями.

Правильный монтаж электромагнитного расходомера начинается с выбора места. Измерительный участок должен быть полностью заполнен жидкостью при любых режимах работы системы. При частичном заполнении трубы показания становятся недостоверными, так как электроды теряют контакт со средой. Это правило касается всех без исключения электромагнитных приборов.

Расходомер должен монтироваться на определенном расстоянии от источников гидравлических возмущений. Насосы, задвижки, колена трубопровода искажают профиль потока. Скорость распределяется неравномерно по сечению, что напрямую влияет на генерируемый сигнал. Поэтому так важны прямые участки — ровные отрезки трубы до и после прибора, где поток успокаивается и становится симметричным.

Требования к длине прямых участков зависят от конструкции расходомера и типа местного сопротивления перед ним. Стандартная рекомендация — от пяти до десяти диаметров трубы до расходомера и от двух до пяти диаметров после. Если перед прибором установлен регулирующий клапан или два колена в разных плоскостях, прямой участок увеличивают. Пренебрежение этим правилом может внести погрешность в несколько процентов.

Расходомеры требуют правильной установки относительно направления потока. На корпусе всегда есть стрелка, указывающая нормальное движение жидкости. Прибор должен быть ориентирован строго по этой стрелке. Обратная установка приведет к некорректным показаниям или полному отказу измерения. Это техническая база, о которой нельзя забывать.

Заземление — важнейший этап монтажа. Электромагнитный расходомер работает с сигналами милливольтового уровня, которые легко искажаются блуждающими токами. Для отвода паразитных потенциалов используют заземляющие кольца или встроенные заземляющие электроды. Если труба металлическая, заземление выполняют на оба фланца. Если пластиковая — обязательны специальные заземляющие кольца, установленные между фланцами прибора и трубопровода.

Электроды должны находиться в горизонтальной плоскости. Это стандартное требование для большинства моделей. При горизонтальной установке расходомера электроды рекомендуется располагать строго по бокам, на уровне трех и девяти часов. Тогда даже при появлении пузырьков воздуха или осадка на дне контакты остаются в зоне стабильного потока. Вертикальный монтаж допустим, если поток направлен снизу вверх и полностью заполняет сечение.

После расходомера не должно создаваться разрежения. Если прибор установлен перед вентилем или клапаном, работающим на слив, может произойти разрыв потока. Пузырьки схлопываются и создают кавитационные удары, разрушающие футеровку. Также вакуум искажает сигнал и выводит измерения за допустимую погрешность. Монтаж по потоку после регулирующей арматуры более безопасен.

Кабельные линии требуют отдельного внимания. Сигнальные кабели между первичным преобразователем и электронным блоком должны быть экранированными. Их нельзя прокладывать рядом с силовыми кабелями, частотными преобразователями и источниками электромагнитных помех. Для раздельных исполнений расходомеров производители обычно поставляют кабель определенной длины, который нельзя удлинять самостоятельно.

Установка на открытом воздухе или в колодцах предполагает защиту от затопления. Хотя многие приборы имеют высокий класс пылевлагозащиты, постоянное нахождение в воде выводит из строя электронные компоненты. Для подземных камер необходимо выбирать исполнение IP68 и герметичные кабельные вводы. Это гарантирует надежность измерений на протяжении всего срока эксплуатации.

Пусконаладку должен выполнять квалифицированный персонал. После монтажа обнуляют показания на заполненном, но неподвижном трубопроводе. Проверяют сопротивление изоляции электродов и контура заземления. Настраивают параметры выходного сигнала для интеграции с верхним уровнем автоматизации. Только после этих процедур расходомер готов к промышленной эксплуатации.

Соблюдение правил монтажа — залог точного учета. Электромагнитный расходомер это: простое объяснение сложного прибора, которое мы завершаем главной практической рекомендацией. Потратив время на качественную установку, предприятие получает бесперебойный и достоверный контроль расхода на многие годы.

Заключение

Электромагнитный расходомер это: простое объяснение сложного прибора, которое мы постарались дать максимально доступно. За рамками статьи остались тонкие технические детали, но основная картина теперь ясна.

Мы разобрали физический принцип, основанный на законе Фарадея. Проводящая жидкость движется в магнитном поле, и возникающее напряжение строго пропорционально скорости потока. Этот элегантный метод позволяет обойтись без движущихся частей, сужений и перепадов давления. Расходомеры используют фундаментальные законы природы для решения прикладных задач учета.

Конструкция прибора продумана до мелочей. Измерительная трубка с диэлектрической футеровкой, пара электродов, катушки индукции и интеллектуальный электронный блок — вот из чего состоит современный расходомер. Материалы футеровки и электродов подбираются под конкретную среду, будь то питьевая вода, агрессивная кислота или вязкая пищевая масса. Именно поэтому применение электромагнитных расходомеров охватывает десятки отраслей промышленности.

Важно понимать и ограничения метода. Прибор работает только с электропроводными жидкостями. Дистиллят, масла и газы ему недоступны. Для них существуют другие типы расходомеров — ультразвуковые, вихревые, кориолисовые. Каждый вид оборудования занимает свою нишу, и задача специалиста — правильно выбрать инструмент под конкретные условия.

Сравнение с механическими и ультразвуковыми счетчиками показало сильные стороны электромагнитного метода. Отсутствие подвижных частей означает отсутствие износа. Широкий диапазон измерений позволяет одним прибором перекрывать все режимы работы трубопровода. Высокая точность и стабильность делают эти устройства пригодными для коммерческого учета. Расходомеры нашли применение везде, где цена ошибки велика.

Правильный монтаж — половина успеха. Прямые участки, грамотное заземление, ориентация электродов в горизонтальной плоскости, защита от вибраций и помех. Все эти требования не прихоть производителей, а необходимое условие достоверных измерений. Инвестиции в качественную установку окупаются годами безотказной работы.

Современные технологии продолжают совершенствовать данный тип приборов. Цифровая обработка сигнала, самодиагностика, промышленные протоколы связи делают расходомеры всё более интеллектуальными. Они интегрируются в автоматизированные системы управления и помогают оптимизировать производственные процессы. Электромагнитные расходомеры имеют огромный потенциал развития.

Электромагнитный расходомер это не просто датчик, а важный элемент системы учета и контроля. Его роль в промышленности, коммунальном хозяйстве и энергетике трудно переоценить. Надеемся, что статья помогла читателю составить целостное представление об устройстве, работе и преимуществах данных приборов. Точный учет начинается с понимания того, как работает инструмент измерения.

Введение

Выбор подходящего прибора для учета — это задача, с которой сталкиваются инженеры, технологи и специалисты по эксплуатации в самых разных отраслях. От промышленных систем до коммерческого учета, везде, где требуется контроль потока, возникает вопрос точного определения количества проходящего вещества. Современные технологии предлагают десятки решений, и разобраться в них без системного подхода бывает сложно. Цель этого руководства — простым языком объяснить, какие типы устройств существуют, как они работают и чем отличаются. Мы подробно рассмотрим решения для воды, газа и пара — трех сред, которые лежат в основе большинства технологических и коммунальных процессов. Правильный подбор оборудования напрямую влияет на точность данных, эффективность производства и экономию ресурсов. В этом тексте мы не будем углубляться в сложные математические модели, а сосредоточимся на практической информации, которая поможет принять взвешенное решение. Вы узнаете об основных принципах действия, ограничениях и сферах применения каждого семейства приборов. Эта информация станет хорошей базой для дальнейшего изучения технических деталей из каталога производителя.

Расходомеры для воды: сравниваем механические крыльчатые, электромагнитные и ультразвуковые счетчики

Выбор устройств для учета холодной и горячей воды сегодня достаточно широк. Среди самых распространенных можно выделить механические крыльчатые счетчики. Их главная особенность — простота конструкции. Поток вращает крыльчатку, число оборотов которой передается на счетный механизм. Это самый доступный по цене вариант для труб малого и среднего диаметра. Он не требует внешнего питания и прост в установке. Однако механические части подвержены износу, а примеси и частицы в измеряемой среде постепенно снижают точность измерений. Эти модели чувствительны к гидравлическим ударам и требуют регулярного обслуживания. Их используют в основном в бытовом секторе и на объектах с чистой водой.

Электромагнитный расходомер работает по иному принципу, основанному на законе электромагнитной индукции Фарадея. В измерительной трубе создается магнитное поле, и при движении проводящих частиц жидкости в ней возникает ЭДС, пропорциональная средней скорости потока. Электромагнитные расходомеры не имеют движущихся частей и препятствий внутри трубки, что сводит потерю давления практически к нулю. Они почти не нуждаются в обслуживании и обеспечивают наивысшую точность на протяжении долгого срока службы. Главное требование — удельная электропроводность жидкости, что делает их идеальным выбором для воды, стоков и различных химических веществ. Современные модели могут определять расход и объем, а также направление потока.

Ультразвуковые расходомеры измеряют время прохождения акустического сигнала через поток. Существует два основных вида: с врезными датчиками и накладные расходомеры. Накладные модели позволяют установить датчики снаружи трубы без врезки, что удобно для больших диаметров и временных измерений. В измерительных системах с врезными преобразователями ультразвук проходит через движущийся поток, и разница времени распространения сигнала дает данные о скорости, а затем и об объеме. Устройства этого типа подходят для чистой воды, где нет большого количества взвешенных частиц или пузырьков газа. Их высокая точность и отсутствие контакта с веществом внутри у накладных моделей делают ультразвуковые расходомеры практически незаменимыми в некоторых отраслях.

Сравнивая эти три типа, можно увидеть четкое разделение по областям применения. Крыльчатки предпочтительны для узлов учета с малым бюджетом и невысокими требованиями к длительной стабильности. Электромагнитные расходомеры пользуются спросом в водоканалах, на промышленных предприятиях и там, где качество воды и наличие примесей могут быть разными. Ультразвуковые расходомеры широко применяются в узлах коммерческого учета на трубах большого диаметра, где врезка дорога или невозможна. Выбор зависит от характеристик жидкости, температуры среды и необходимости поверки. Практически все описанные виды расходомеров могут быть оснащены электронными блоками с выходом для передачи данных в систему управления.

Простота, бюджет и планируемый срок службы — три главных критерия. Механические счетчики можно брать за основу, если их недостатки не критичны. Электромагнитный расходомер приобретают, когда нужна стабильность и долгий межповерочный интервал. Накладные ультразвуковые приборы — это спасение в условиях, где монтаж с врезкой сложен. При этом нельзя забывать о требованиях к прямым участкам трубопровода. Для каждого типа в технической документации указаны свои нормы. Игнорирование этих правил делает параметры любой дорогой системы некорректными.

Расходомеры для газа: разница между турбинными, ротационными и вихревыми приборами в промышленности

Учет газа на промышленных объектах предъявляет особые требования к оборудованию. Важна не только точность, но и способность работать в широком диапазоне давления и расхода. Турбинные расходомеры относятся к группе устройств, где скорость вращения специальной миниатюрной турбины пропорциональна объемному расходу. Специальные датчики фиксируют частоты ее вращения, преобразуя механическое движение в электрический сигнал. Главный недостаток — наличие подвижных частей. Качество газа, наличие масла или твердых частиц могут быстро вывести турбину из строя или снизить точность. Однако эти модели занимают мало места, имеют простую конструкцию и обеспечивают высокую точность в номинальной зоне измерений.

Ротационные расходомеры, также известные как расходомеры объемного типа, работают иначе. Внутри корпуса вращаются два ротора сложной формы, синхронизированные шестернями. Поток газа вращает их, и за каждый цикл отсекается фиксированная порция (объем) вещества. Подсчет числа таких порций дает суммарный прошедший объемный расход. Эти приборы имеют высокую точность в нижней части диапазона и не нуждаются в длинных прямых участках до и после места установки. Основные риски связаны с механическим износом и заклиниванием при попадании посторонних предметов. Ротационные счетчики широко используются в системах коммерческого учета газа на котельных и газораспределительных станциях.

Вихревые расходомеры работают, оценивая частоту образования вихрей за телом обтекания. В поток помещается неподвижное препятствие определенной формы, и за ним образуется вихревая дорожка. Частота срыва вихрей прямо пропорциональна скорости потока, а значит и объемному расходу. Система регистрирует эти колебания давления, пьезодатчиками измеряя сигнал и преобразуя его в данные о массе или объеме. Главное преимущество вихревых расходомеров — отсутствие движущихся частей и универсальность. Они подходят не только для газа, но и для пара и жидкостей. К недостаткам относят чувствительность к вибрациям и невозможность измерения при очень малых скоростях, когда вихри просто не образуются.

Отличия между этими типами расходомеров обусловлены физикой процесса. Турбинные модели дают точные результаты на стабильных, очищенных средах. Ротационные лучше других справляются с пульсациями и обеспечивают прямой подсчет объема без вычислений по косвенным параметрам. Вихревые расходомеры привлекают своей надежностью — здесь нет узлов, которые трутся и требуют смазки. На выбор влияет и температура эксплуатации: вихревые часто используют на высокотемпературных средах, где пластик турбин или роторов уже не работает. При подборе нужно обязательно учитывать степень очистки газа и наличие конденсата. Если есть риск гидроудара или влаги, применение механических технологий может быть рискованным.

Расходомеры для пара: почему ультразвуковые вытесняют диафрагмы переменного перепада в ЖКХ и энергетике

Учет пара десятилетиями ассоциировался с устройствами, использующими метод переменного перепада давления. В основе лежит сужающее устройство (диафрагма) внутри трубопровода. При прохождении потока через отверстие создается разность давления, и чем быстрее движение, тем эта разность больше. По ней вычисляется расход пара. Диафрагмы имеют простую, но грубую конструкцию. Их главный враг — эрозия кромок под действием высокоскоростного влажного пара и гидроударов. Профиль сопла постепенно меняется, и точность заметно падает. К этому добавляется существенная безвозвратная потеря энергии давления на самом сужающем устройстве.

На смену такому подходу приходят ультразвуковые технологии. В отрезке трубы устанавливаются парные приемно-передающие пьезоэлектрические преобразователи. Они по очереди генерируют и принимают акустические волны, проходящие сквозь движущийся пар. Время распространения импульса по движению среды и против него разное. Анализируя эту разность, процессор вычисляет скорость потока, а затем и массу или объем пара, если известна температура и давление. Конструкция здесь полностью проточная, без сужений и выступов. Это значит, что нет дополнительного падения давления, а значит, котельная или ТЭЦ экономят на затратах на перекачку.

Также популярность получают вихревые расходомеры для пара благодаря их устойчивости к высоким температурам. Однако именно ультразвук дает уникальное сочетание широкого динамического диапазона и минимального обслуживания. Нет движущихся частей, нет изнашиваемых кромок. Датчики устойчивы к загрязнениям и высокой температуре, а современные модели могут работать при температурах стали выше 400 градусов. Политика энергоэффективности подталкивает предприятия к замене старых диафрагм. Цена на сами приборы выше, но срок окупаемости мал за счет снижения потерь давления и повышения точности учета.

Применение в жилищно-коммунальном хозяйстве и малой энергетике выявило еще одно преимущество: глубокий самодиагностический функционал. Электронные блоки позволяют удаленно отслеживать состояние прибора. При этом диафрагма — пассивное устройство, которое не сигнализирует об износе. Накладные расходомеры на паровых линиях большого диаметра тоже находят свое место, но более частым выбором все же являются врезные модели с малым требованием к прямым участкам, способные отсекать влияние вибрации. Выбирая прибор для пара, специалисты смотрят на параметры учета, плотность, температуру и возможное количество конденсата в потоке. Если конденсат присутствует, ультразвуковой сигнал может затухать — это пока ограничивает массовое применение на влажных смесях. Однако развитие обработки сигнала и конструкций датчиков постепенно снимает и этот вопрос.

Температура и давление среды: как правильно компенсировать показания для пара и газа

Для чистой воды в холодном состоянии учет часто ведется просто по объему. Плотность жидкости меняется от температуры не так сильно, чтобы это было критично в бытовых масштабах. С газом и особенно с паром ситуация совершенно иная. Здесь без компенсации по температуре и давлению точные измерения невозможны. Масса одного кубометра перегретого пара при 10 атмосферах и при 12 будет существенно разной. Если расходомер просто фиксирует скорость или объем, а пересчет в массу не делается с учетом реальных параметров среды, погрешность возникает огромная. Данные такого узла учета не имеют практической ценности для коммерческого или внутреннего контроля.

Любой прибор для измерения расхода газа и пара, будь то турбинный, вихревой или ультразвуковой, должен быть укомплектован дополнительной системой. Она состоит из датчика температуры и датчика давления. Оба устанавливаются рядом с местом контроля расхода. Сигналы с них поступают на вычислитель или контроллер. В памяти электронного блока заложена формула расчета массы в соответствии с законами термодинамики. Процессор в реальном времени вычисляет поправку, перемножая данные о текущей плотности и скорости. Так показывается массовый расход с поправкой. Этот метод предусмотрен многими типами расходомеров, и современные приборы часто имеют встроенные модули для подключения этих датчиков на входе и выходе.

Особенно важна температурная компенсация для вихревых расходомеров, так как они напрямую измеряют частоту, а скорость звука и вязкость меняются с нагревом. В ультразвуковых системах обработка скоростного профиля также требует данных о текущем состоянии измеряемой среды. В турбинных и ротационных приборах важно не выходить за границы по верхнему пределу давления и конденсации, чтобы не разрушить механизм. Наличие полного комплекса — это требование российских стандартов и регламентов, а не просто пожелание заказчика. Компании, которые просто ставят счетчик без термодатчика, рискуют получить штрафы и искаженную отчетность.

Взрывозащищенное исполнение датчиков также является критическим требованием при работе на газовых магистралях. Вся конструкция должна иметь нужный уровень защиты. При пусконаладке обязательно программируется коррекция нуля и задается состав газа, особенно если речь о смесях, отличных от природного топлива. Если идти по пути упрощения и не добавить функционал коррекции по температуре и давлению, можно свести на нет преимущества самых дорогих и высокоточных моделей. Без этой системы ваш узел учета нельзя считать достоверным. Просто установить хорошие датчики расхода недостаточно. Нужно организовать физически правильное снятие данных именно с того участка, который соответствует расчетной температуре потока.

Специфика монтажа: прямые участки до и после расходомера для каждого типа прибора

Техническая политика многих компаний часто упускает одно — монтаж. Установили прибор, он показывает, и хорошо. Но даже самая современная модель, предназначенная для высокоточного учета, будет врать, если нарушена гидродинамика потока. Дело в искажениях, которые создают местные сопротивления — колена, тройники, клапаны, сужения или расширения. Поток после них закручен, имеет неоднородную эпюру скоростей. Приборы показывают заниженные или завышенные значения, возникает систематическая метрологическая погрешность. Главное лекарство от этого — обеспечение достаточных прямых отрезков трубы. Строгих зон, где нельзя создавать препятствия, чтобы стабилизировать поток до и успокоить после.

Требования к длине прямых участков сильно разнятся в зависимости от вида используемых технологий. Тахометрические расходомеры, к которым относятся турбинные и крыльчатые, относительно неприхотливы, если скорость невелика. Но все равно производители требуют хотя бы 5–10 диаметров трубы до. Электромагнитный расходомер менее чувствителен к профилю потока, но требует полностью заполненной трубы и отсутствия сильной турбулизации. Для электромагнитного метода обычно хватает 5 условных диаметров до и 2 после. Сложнее ситуация с ультразвуковыми и вихревыми системами. Им нужны большие зоны успокоения — до 30 диаметров до и 5–10 после. Причина в том, что они основаны на анализе времени прохождения сигнала или частотах срыва вихрей, которые очень сильно зависят от качества потока.

Расходомеры переменного перепада давления (диафрагмы) требуют особенно длинных прямых зон. В зависимости от типа местного сопротивления до, длина может достигать 40–50 диаметров. Если место ограничено, в трубопровод устанавливают струевыпрямители. Это специальные решетки или трубчатые вставки, которые разрушают крупные вихри и выравнивают поле скоростей. Пропускная способность при этом слегка падает, и создается дополнительное гидравлическое сопротивление, но зато уменьшаются требования к прямой дистанции. Без них или достаточного свободного пространства диафрагма дает недопустимую нестабильность сигнала при высоких скоростях.

Важно также состояние уплотнительных прокладок. Если при сварке или фланцевом соединении прокладка выдавилась внутрь трубного прохода, образуется ступенька. Это возмущение вносит непредсказуемые ошибки в показания любого прибора и полностью нивелирует точность. При монтаже вихревых и ультразвуковых расходомеров обязательна центровка прокладок строго по отверстию фланца. Еще одно правило: точка установки по отношению к насосам и регуляторам давления. Прибор не должен стоять сразу за ними или на стороне всасывания без запаса расстояния. Учет всех этих монтажных нюансов дает примерно 50 процентов успеха во всем проекте по организации учета.

Если возможности установки ограничены, нужен индивидуальный расчет. Инженеры могут промоделировать эпюру скоростей и подсказать оптимальное место или рекомендовать конкретную модель, менее чувствительную к искажению профиля (например, многолучевые ультразвуковые расходомеры). Но универсального рецепта нет. Прямолинейность участка, чистота обработки внутренних стенок и правильность соосности — база, на которой держится вся метрология.

Заключение

Рынок современных приборов для контроля потока огромен. Каждый проект уникален, и идеального решения на все случаи не найти. Покупая оборудование, важно опираться не просто на цену, а на задачу и параметры конкретного рабочего места. Выбор между механикой и ультразвуком, постоянным и переменным перепадом зависит от того, что мы хотим измерить и с какой достоверностью. Подробное изучение характеристик среды и условий на объекте всегда окупается. Лучше потратить время на предварительный анализ и консультации с техническими специалистами, чем позже устранять последствия неправильного выбора и монтажа.

Обслуживание современных расходомеров стало проще благодаря встроенной самодиагностике, но требование к квалификации персонала растет. Датчики и электроника становятся сложнее, но и информативнее. Теперь недостаточно просто один раз снять показания в месяц. Узлы учета интегрируются в единые цифровые системы предприятий. В заключение можно сказать, что качественный учет экономит гораздо больше, чем стоят самые дорогие приборы. Вода, газ и пар — это ресурсы, стоимость которых только возрастает. Комплексный подход к их учету, от грамотного подбора типа до профессионального монтажа, — залог прозрачности и эффективности производства.
