Радарные уровнемеры: обзор решений 2026

Введение

Промышленная автоматизация сегодня немыслима без надежного контроля параметров технологических процессов. Одним из ключевых параметров был и остается уровня заполнения емкости. От точности его определения зависят не только экономические показатели производства, но и безопасности всего объекта. Когда речь заходит о измерения в действительно сложных условиях — при экстремальных температуры, высокой давления или в присутствии агрессивных химических вещества, — на первый план выходят радарные уровнемеры. Радарные уровнемеры представляют собой класс приборов, которые измеряет расстояние до поверхности продукта бесконтактный способом. Принцип их действия радарного уровнемера основан на измерения времени прохождения радиоволн от антенны прибора до измеряемой среды и обратно. Радарный датчик уровня излучает электромагнитные волны в СВЧ диапазон, которые, отражается от границы раздела фаз, возвращаются к приемнику. Электроника устройства вычисляет уровня жидкости или сыпучих материалов с высокой точность, опираясь на скорость распространения сигнала. Таким образом радарные уровнемеры обеспечивают непрерывное измерение уровня независимо от изменения плотности, диэлектрической проницаемости среды, наличии пыли или пены. Главная особенности данной технологии — отсутствие контакты с контролируемой субстанцией. Это делает радарные уровнемеры идеальными для применения в нефти, химической, пищевой промышленности и других отраслях, где требуется надежное оборудование. В отличие от ультразвуковой или емкостные приборы, радарный уровнемер имеет критическое преимущества — влияние внешних факторов на результат измерения сведено к минимуму. В рамках данной статьи мы рассмотрим современные решения на рынок радарных уровнемеров, их виды, конструкция и технические возможности в 2026 году, чтобы вы могли сделать осознанный выбор прибор под конкретного задачи эксплуатации.

Что такое радарный уровнемер и как работает технология FMCW простыми словами

Чтобы понять, почему радарные уровнемеры считаются вершиной измерительной техники, достаточно представить себе эхолот на корабле, только луч направлен не в толщу воды, а вниз, внутрь резервуара. Принцип действия радарного уровнемера базируется на свойстве электромагнитные волны отражаться от препятствия с иной диэлектрической проницаемости. Прибор посылает в направлении поверхности измеряемой среды высокочастотных импульс, ждет его возвращения обратно и замеряет время задержки. Зная скорость света, электроника вычисляет расстояние до продукта, а затем, отталкиваясь от высоты пустого резервуара, определяет текущий уровня заполнения.

Радарные уровнемеры используют несколько физических метод генерации сигнала. Самый простой — импульсного типа. Здесь устройства излучают короткие микроволновые пакеты и измеряет время их полета напрямую. Однако в современные системах автоматизации все чаще встречается более прогрессивная технологии — FMCW (Frequency Modulated Continuous Wave), или радар с непрерывное частотно-модулированным излучением.

Почему FMCW точнее импульсного метода

FMCW радарные уровнемеры работают иначе, чем импульсные радарные. Они не посылают одиночный щелчок, а непрерывное генерируют волны, частота которых линейно изменяется во времени (например, от 78 до 79 ГГц). В момент, когда отраженного сигнала достигает приемной антенны, частота излучаемой волны уже сдвинулась. Между прямой и обратно пришедшей волны возникает разница частоты, которую фиксируют электронными схемами.

Главная хитрость в том, что эта разница частоты прямо пропорциональна расстояние до поверхности. Процессору приборы гораздо проще и точнее обработать разницу двух частоты в ГГц диапазон, чем ловить наносекундные задержки импульсного эха. Это обеспечивает колоссальную точность измерения даже при низкой отражающей способности среды. Благодаря алгоритму FMCW радарный уровнемер «видит» слабый сигнала на фоне сильных помех от мешалки или внутренних конструкции емкости.

Как это выглядит на практике

Вот ключевые преимущества, которые дает применение FMCW в радарных систем:

Узкий луч. Современные высокочастотные радарные уровнемеры (особенно на 78-80 ГГц) обладают углом излучения всего 3-4 градуса. Это позволяет легко обходить препятствия вроде труб и лестниц.
Устойчивость к загрязнению. Даже если на антенны осел конденсат или слой пыли, уровнемер FMCW продолжает измерения корректно, так как оценивает сдвиг частоты, а не амплитуду ослабшего эхо.
Возможность измерения сред с низкой диэлектрической проницаемости. Это особенно важно для нефти и сжиженных газов, где отражение радиоволн очень слабое.

Таким образом, радарные уровнемеры на базе FMCW — это не просто измерительный прибор, а сложный аналитический инструмент, который анализирует спектр сигнала, отсеивает ложные эхо-метки и выдает достоверные данных уровня в реальном времени. Именно эта технологии определяет развитие рынок радарных уровнемеров в 2026 году, делая их незаменимыми для задач контроля на сложных объектах. Важно отметить, что диапазон измерения у таких датчики может достигать 120 метров, при этом характеристики прибора не зависит от температуры или давления паров над жидкости. Следует помнить, что радарный уровнемер является надежное решения для непрерывное мониторинг уровня сыпучих продукта и жидких веществ.

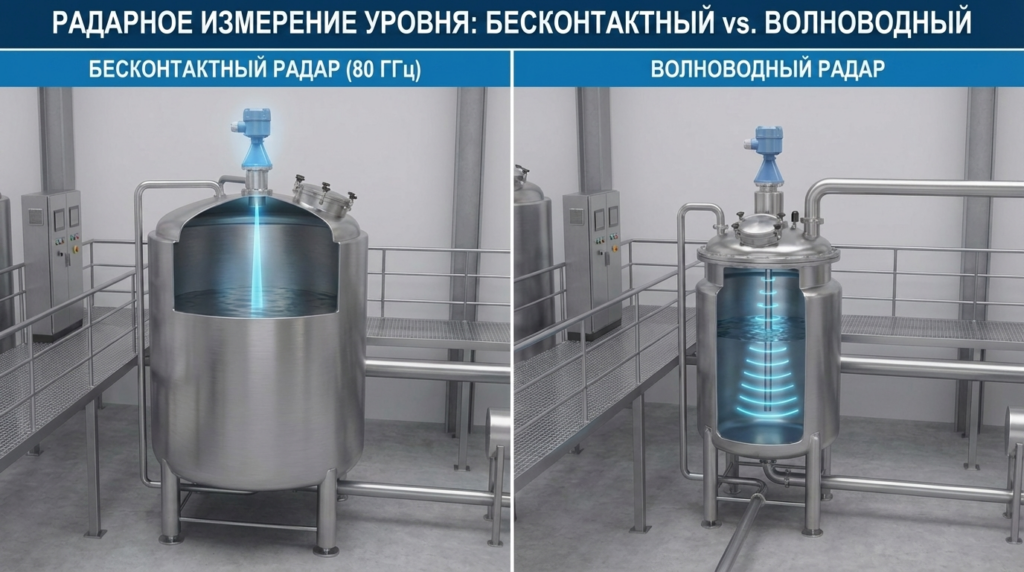

Виды радарных уровнемеров: бесконтактные, волноводные, 80 ГГц и двухпроводные модели

Когда перед инженером КИПиА встает вопрос подбора прибора для конкретной емкости, он сталкивается с разнообразием исполнений. Типа радарных уровнемеров на рынок радарных уровнемеров в 2026 году представлено несколько, и каждый имеет свои особенности применения. Чтобы не ошибиться с выбор, нужно четко понимать, чем отличается радарный уровнемер с рупорной антенной от волноводные конструкции. Рассмотрим основные виды оборудования, которые широко используются в различных отраслях.

Бесконтактные радарные уровнемеры

Это классика жанра. Бесконтактный радарный уровнемер монтируется в верхней части резервуара и излучает микроволновые волны в свободное пространство. У него нет контакты с измеряемой среды. Сигнал проходит сквозь воздух или газовую подушку, отражается от поверхности жидкости или сыпучих материалов и возвращается обратно. Радарные уровнемеры этого типа подходят для измерения уровня в условиях высокой температуры, давления, а также для работы с агрессивных химическими веществами.

Ключевой элемент здесь — антенны. Именно она формирует направление радиоволн и принимает отраженного эхо. Благодаря разнообразию конструкций антенны (рупорная, параболическая, линзовая) радарный датчик уровня можно адаптировать практически под любых задач. Современные бесконтактные радарные уровнемеры работают преимущественно на высоких частотах.

Высокочастотные радарные уровнемеры 80 ГГц

Это самый динамично развивающийся сегмент. Высокочастотные радарные уровнемеры с рабочей частота 78-80 ГГц обладают узкий диаграммой направленности излучения (угол раствора луча около 3°). Что это дает на практике? Возможность измерения в стесненных условиях. Узкий луч позволяет легко обходить внутренние конструкции резервуара — мешалки, змеевики, балки жесткости, — не создавая ложных эхо-сигналов. Кроме того, высокочастотные радарные уровнемеры гораздо лучше фокусируются на поверхности продукта, что критически важно для сред с низкой диэлектрической проницаемости (например, сжиженные газы или легкие нефти).

Еще одно преимущества 80 ГГц приборы — компактные размеры антенны. Для достижения того же усиления, что и у 26 ГГц аналога, требуется антенна значительно меньшего диаметром. Это упрощает монтаж на технологических люках малых емкости и обеспечивает экономию места. Радарные уровнемеры 80 ГГц — оптимальным решения для химической промышленности и пищевой производства.

Волноводные радарные уровнемеры

Волноводные радарные уровнемеры (их еще называют TDR — Time Domain Reflectometry) работают по несколько иному принцип. Здесь электромагнитные волны распространяются не в свободном пространстве, а вдоль направляющего волновод — металлического троса или стержневой зонда. Когда импульс достигает границы раздела среды (воздух/жидкости), часть энергии отражается обратно к приемнику.

Волноводные уровнемеры незаменимы в ситуациях, где бесконтактный метод пасует. Примеру:

Наличие обильной пены на поверхности. Бесконтактный луч рассеивается в пене, теряя сигнала, тогда как зонд TDR протыкает ее и фиксирует реальный уровня жидкой фазы.
Измерения уровня границы раздела двух несмешивающихся жидкости (например, нефти и подтоварной воды). Радарные волноводные приборы способны отследить изменения диэлектрической проницаемости по длине зонда и четко показать, где заканчивается один продукта и начинается другой.

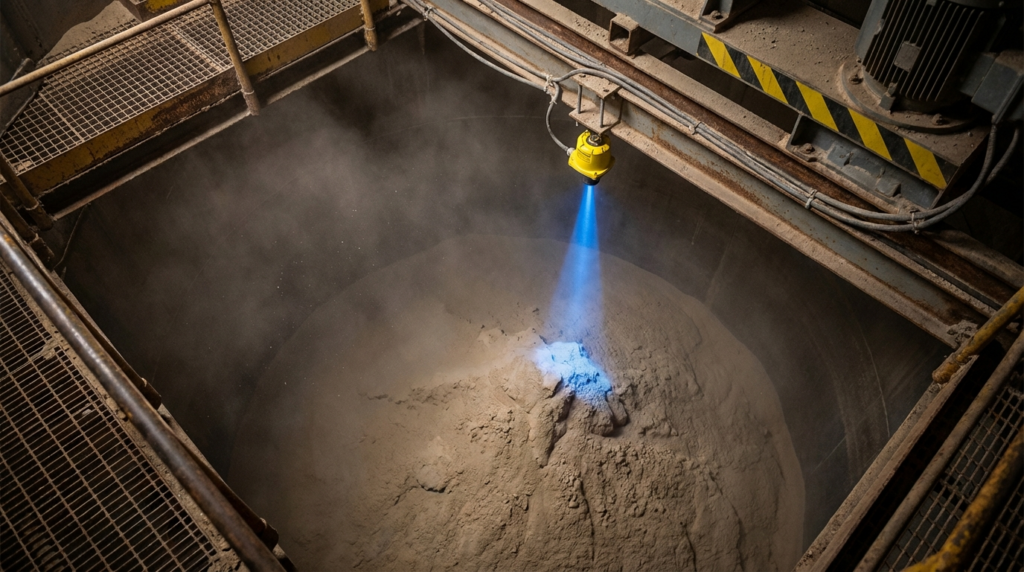

Измерения уровня сыпучих материалов с низкой плотности и высокой запыленностью. Зонд направляет энергию прямо в контролируемой материал, игнорируя облака пыли, которые сильно мешают бесконтактный радарным датчики.

Двухпроводные радарные уровнемеры

Отдельно стоит выделить технические особенности подключения. Двухпроводные модели радарных уровнемеров — это стандарт де-факто для системы автоматизации. Питание устройства и передача аналогового сигнала 4-20 мА с наложенным цифровой HART-протоколом осуществляется всего по двум проводам. Это позволяет существенно экономить на кабельной продукции и монтаж, а также упрощает замены устаревшего оборудования без перекладки кабельных трасс. Поскольку уровнемеры имеют малое энергопотребление, двухпроводный режим работы является для них основным. Такие уровнемеры обеспечивают высокую точность и надежность данных при минимальных затратах на эксплуатации.

В результате, выбор конкретного типа радарных уровнемеров зависит от свойств рабочей среды и особенности технологических процесса. Важно понимать, что радарные уровнемеры являются универсальным инструментом, но требуется тщательный анализ условиям измерения, чтобы использовать все возможности этого класса приборы на полную мощность.

Сравнение российских и зарубежных радарных уровнемеров: актуальный рынок 2026

Рынок радарных уровнемеров в России к 2026 году претерпел серьезную трансформацию. Если раньше львиную долю проектов закрывали решения европейских грандов — VEGA, Endress+Hauser, Siemens и Krohne, — то сегодня расклад сил изменился кардинально. Санкционные ограничения и курс на технологический суверенитет подстегнули развитие отечественного приборостроения. Параллельно на рынок вышли новые игроки из Азии. Разберем текущую ситуацию и сравнение возможности доступных брендов.

Импортозамещение в действии: российские производители на подъеме

Отечественные компании совершили качественный скачок. Современные российские радарные уровнемеры больше не воспринимаются как бюджетная замена с оговорками — это полноценные приборы, которые обеспечивают высокую точность и надежность на уровне мировых стандартов. Ключевой драйвер — переход на FMCW технологии и освоение высокочастотных 80 ГГц диапазона.

Рассмотрим несколько ярких примеров продукции 2026 года:

Nivelco (PILOTREK). Отдельного упоминания заслуживает венгерский производитель Nivelco, чья продукция исторически широко представлена на российском рынке и продолжает поставляться. Современная линейка PiloTREK WE-200 и WP-200 — это бесконтактные радарные уровнемеры нового поколения, использующие технологию FMCW на частоте 80 ГГц (W-диапазон). Приборы предназначены для измерения уровня жидкостей, сыпучих материалов, эмульсий и химически активных веществ. Ключевые преимущества — компактный размер антенны, отличная фокусировка и узкий угол излучения, что обеспечивает точное и стабильное измерение даже в сложных условиях. Устройства обеспечивают точность ±2 мм и устойчивую работу в условиях пара, газовой подушки, запыленности и вакуума. Диапазон измерения достигает 30 метров, а максимальная температура измеряемой среды — до +200°C при давлении до 25 бар (для версии WE-200). Корпус может быть пластиковым, алюминиевым или из нержавеющей стали, а антенна — из PP, PVDF, PTFE или нержавеющей стали. Важная особенность — встроенный Bluetooth, позволяющий настраивать прибор напрямую с мобильного телефона через приложение MobileEView, без необходимости в ПК и HART-модеме. Поддерживаются выходные сигналы 4–20 мА + HART, релейный выход и цифровые протоколы для интеграции в АСУ ТП. PiloTREK выпускается в общепромышленном и взрывозащищенном исполнениях, внесен в реестр средств измерений РФ и имеет гарантию от производителя до 5 лет. Таким образом, российские производители радарных уровнемеров успешно закрывают потребности в высокоточных измерениях уровня жидкостей и сыпучих материалов, предлагая оборудование с характеристиками, сопоставимыми с ушедшими брендами. При этом на рынке сохраняют позиции проверенные международные решения, такие как PiloTREK от Nivelco с современной 80 ГГц технологией FMCW.
НПП «ЭЛЕМЕР» (ЭЛЕМЕР-УР-32). Одна из самых ожидаемых новостей этой весны. Прибор работает на частоте 80 ГГц с углом луча 3°, погрешность измерения составляет всего ±2 мм, а диапазон измерения достигает 30 метров. Уровнемеры поддерживают цифровой HART-протокол v.7 и выпускаются как в четырехпроводном, так и в двухпроводном исполнении. С мая 2026 года планируется открытие приема заказов, и это решение, на которое стоит обратить внимание предприятиям нефти и химической отрасли.
ГК «ЭлМетро» (ЭЛМЕТРО-РПУ). Эти радарные уровнемеры официально включены в Реестр российской промышленной продукции Минпромторга. Принцип действия — FMCW радарные с непрерывной частотной модуляцией. Конструкция позволяет выбирать тип антенны под конкретную задачу: рупорная, параболическая, линзовая. Возможность настройки погрешности от ±1 до ±10 мм делает устройства пригодными как для технологических нужд, так и для коммерческого учета.
«Измеркон» (ИЗМЕРКОН RL 36). Пример того, как российский разработчик выходит на уровень мировых аналогов. Приборы работают в диапазоне 77–81 ГГц, имеют слепую зону всего 0,2 м и способны измерять уровень среды с диэлектрической проницаемостью от 1,5. Антенна из PTFE устойчива к конденсату и выдерживает температуру процесса до +200°C. Устройства поддерживают Modbus, HART и опционально Bluetooth.

Азиатский вектор: Тайвань и Китай на российском рынке

Параллельно с развитием собственных технологий российские дистрибьюторы активно налаживают связи с азиатскими производителями. Это дает возможность получить качественное оборудование по конкурентной цене и с приемлемыми сроками поставки.

FineTek (Тайвань) — серия JFR. Компания «Полтраф СНГ» стала официальным представителем этого бренда в России. Радарные уровнемеры серии JFR позиционируются как прямая замена приборам VEGA и Endress+Hauser. Они работают на частотах 10 или 26 ГГц, оснащаются рупорной или линзовой антенной и имеют выход RS485 Modbus. Это надежное решение для агрессивных сред, высокой температуры и давления.

ShengKe (SKE). Китайский производитель активно наращивает присутствие в РФ. В начале 2026 года состоялся повторный визит делегации крупного российского интегратора автоматизации на завод SKE для углубления технического сотрудничества. В фокусе — высокочастотные 80 ГГц радары серий SK-R800N и SK-R800T. Это сигнал о том, что азиатские поставщики переходят от разовых продаж к стратегическому партнерству и совместной разработке решений под задачи российских предприятий.

Европейское наследие: что осталось и в чем нюансы

Несмотря на официальный уход, приборы VEGA, Endress+Hauser и Siemens никуда не исчезли из промышленности — они продолжают работу на тысячах объектов. Более того, налажены каналы параллельного импорта. Однако при выборе такого оборудования следует учитывать несколько критических моментов:

Сроки и стоимость. Ценник на оригинальную продукцию вырос кратно, а время ожидания может достигать полугода.
Сервис и поддержка. Официальные представительства закрыты, вопрос калибровки, ремонта и настройки ложится на плечи эксплуатации.
Локализация. Отдельные компании, такие как ООО «Кроне-Автоматика» (выпускавшая уровнемеры радарные OPTIWAVE), имеют производство на территории РФ. Это обеспечивает легальный статус оборудования и доступность метрологического обслуживания.

Сводная таблица для ориентира

Параметр	Российские (ЭЛЕМЕР, ЭлМетро, Измеркон)	Европейские (Nivelco PiloTREK)	Азиатские (FineTek, SKE)	Европейские (параллельный импорт)
Доступность	Высокая, сроки 6-8 недель	Средняя, сроки 4-8 недель	Средняя, сроки 8-12 недель	Низкая, сроки непредсказуемы
Технологии	FMCW, 80 ГГц, HART	FMCW 80 ГГц, HART	26/80 ГГц, HART, Modbus	Проверенные решения, широко известны
Сертификация	Полная (СИ, Ex, Росреестр)	Международная (ATEX, IECEx)	В процессе / Частичная	Имеет (но требуется переоформление)
Цена	Оптимальное соотношение	Конкурентная	Конкурентная	Высокая
Поддержка	Технические консультации, гарантия	Представительство в РФ	Развивается	Отсутствует официально

Главная тенденция 2026 года — рынок радарных уровнемеров в России стал по-настоящему конкурентным и диверсифицированным. Выбор конкретного производителя теперь зависит не столько от наличия альтернатив, сколько от требуемой функциональности, бюджета и готовности использовать новые отечественные разработки, которые по своим возможностям уже являются достойной заменой зарубежным аналогам. Важно отметить, что при выборе следует сравнивать не только характеристики, но и качество сопровождения оборудования на всех этапах жизненного цикла.

Как выбрать антенну и частоту радарного уровнемера под конкретную задачу

Подбор радарного уровнемера часто сравнивают с выбором оптики для фотоаппарата. Можно иметь самый мощный процессор, но без правильного объектива снимок будет размытым. В нашем случае «объективом» выступает антенна и рабочая частота излучения. От этой комбинации зависит, насколько четко прибор «увидит» поверхности продукта сквозь пыли, пар или помех от внутренних конструкции. Поскольку уровнемеры используют электромагнитные волны, их поведение напрямую связано с физикой распространения сигнала в конкретной среды.

Частота как фактор фокусировки и проникающей способности

Главный вопрос, который встает перед инженером: 26 ГГц или 80 ГГц? Это не просто цифра в технические характеристики, а определяющий параметр для успешно решения задач измерения.

80 ГГц (высокочастотные радарные уровнемеры). Это выбор для сложных условиях монтажа. Благодаря малой длине волны, антенна формирует очень узкий луч (угол 3-4°). Такой луч позволяет измерения даже в емкости с мешалки, теплообменниками или выступающими элементами внутренних оборудования. Сигнала просто «проскальзывает» мимо препятствий. Кроме того, высокочастотные приборы лучше отражаются от сред с низкой диэлектрической проницаемости (масла, сжиженные газы). Однако следует учитывать, что 80 ГГц волны сильно затухают в условиях плотного пара или обильной пены, а также более чувствительны к загрязнению и конденсат на антенны.
26 ГГц (импульсные радарные уровнемеры). Это рабочие лошадки промышленности. Луч шире (около 10-12°), что требует больше свободного пространства в резервуара, но зато такой сигнала обладают лучшей проходимостью сквозь пар, газовую шапку и отложения пыли на излучателе. Радарные уровнемеры этого диапазон меньше подвержены влиянию конденсата. Выбор в пользу 26 ГГц оптимальным для высоких емкости (более 20 метров) и процесса с нестабильной газовой среды (например, кипящие реакторы).

Типы антенн и их прямое назначение

Выбрав частота, мы переходим к выбору конструкция антенны. Именно она отвечает за надежность и долговечность эксплуатации в конкретных условиях окружающей среды.

Рупорная антенна. Классический вариант для бесконтактный радарных систем. Проста, надежна, обеспечивает хорошее усиление сигнала. Подходят для измерения уровня жидкости и сыпучих материалов в нормальных условиях температуры и давления. Важно: рупор должен быть направлен строго перпендикулярно поверхности измеряемой среды.
Линзовая антенна. Это модификация рупора, закрытая специальных диэлектрической линзой (обычно из PTFE). Благодаря такой конструкция внутренние части прибора полностью изолированы от рабочей среды. Это идеальными решения для агрессивных химических веществ, пищевой продукции (требования 3-A Sanitary) и процесса с высокой давления или вакуумом. Линза предотвращает налипание продукта и легко моется. Радарные уровнемеры с такой оптикой широко применяются в химической и фармацевтической отраслях.
Параболическая антенна. Когда требуется измерения на очень больших расстояние (до 100-120 метров) в открытых силосах или карьерах. Такая антенна фокусирует энергию радиоволн в предельно узкий пучок, обеспечивая надежное измерения уровня цемента, руды или зерна даже при значительной запыленности.
Волноводный зонд (стержневой или тросовый). Как мы говорили ранее, это элемент волноводные радарных уровнемеров. Выбор зонда (жесткий стержневой или гибкий трос) зависит от высоты емкости и наличии мешалки. Тросовый зонд требует груза для натяжения и исключения контакты со стенками. Волноводные устройства незаменимы для измерения уровня границы раздела жидкости (например, воды под нефти) и контроля уровня в байпасных колонках для агрессивных сред.

Практические рекомендации для подбора

Чтобы использовать возможности радарных уровнемеров на 100%, следует опираться на простой алгоритм. Если емкости имеет внутренние мешалки или малый монтаж патрубок — смотрите в сторону высокочастотных 80 ГГц моделей с рупорной или линзовой антенны. Если в резервуара постоянно присутствует пар, высокие температуры или риск конденсат — надежнее будет классика 26 ГГц с линзовым уплотнением. Если задач стоит в определения уровня сыпучих материалов с пыли или разделения среды (нефть/воды), оптимальным выбор станет волноводный радарный уровнемер.

Таким образом, правильная комбинация частоты и антенны обеспечивает не только высокую точность измерения уровня, но и надежность работы системы на годы вперед, сводя обслуживание к периодической проверке отсутствия загрязнению. Это особенно важно для обеспечения непрерывное контроля в автоматизации технологических процесса.

Монтаж и настройка радарного уровнемера: типовые ошибки и анализ эхо-сигнала

Даже самый дорогой и высокоточные радарный уровнемер превратится в бесполезный элемент декора, если допустить просчеты при его установки и вводе в эксплуатации. В отличие от других типы уровнемеров (например, гидростатические или емкостные), радарные приборы крайне чувствительны к геометрии пространства и наличию помех на пути распространения волны. Рассмотрим ключевые моменты, которые обеспечивает надежное функционирование оборудования, и разберем типовые ошибки, ведущие к искажению результат измерения.

Золотые правила монтажа бесконтактных радарных уровнемеров

Главная задача при монтаж — дать микроволновые сигнала чистый коридор до поверхности измеряемой среды и обратно. Любое препятствие на этом пути породит ложное эхо, которое электроника прибора может принять за реальный уровня. Следует помнить несколько критических особенности:

Расположение на патрубке. Никогда не устанавливайте радарный датчик уровня строго по центру купольной крыши или над заливной трубой. Волны отражаются от стенок патрубка, создавая множественные переотражения. Уровнемеры следует смещать к краю на 1/3 или 1/4 радиус емкости. Важно, чтобы антенна выступала из патрубка минимум на 10 мм, иначе возникает эффект «колодца», искажающий измерения.
Угол наклона. Излучатель должен быть направлен строго перпендикулярно поверхности продукта. Даже небольшой наклон (3-5°) для высокочастотных моделей с узкий лучом приводит к уходу отраженного сигнала в сторону и потере эхо. Особенно это критично для измерения уровня сыпучих, где поверхности имеет конусный профиль. В таких случае применяются поворотные кронштейны или специальные наклонные фланцы.
Обход внутренних конструкций. Благодаря функции подавления ложных эхо (False Echo Suppression) современные радарные уровнемеры умеют «запоминать» и игнорировать статичные помехи от сварных швов, лестниц, мешалки или термокарманов. Однако лучше изначально разместить прибор так, чтобы луч проходил в свободном от конструкции пространстве. Если в резервуара есть движущиеся лопасти мешалки, их нужно заносить в карту помех только в момент работы (вращения), иначе при остановленной мешалки прибор может «потерять» уровня.

Настройка через анализ эхо-кривой: видеть то, что «видит» датчик

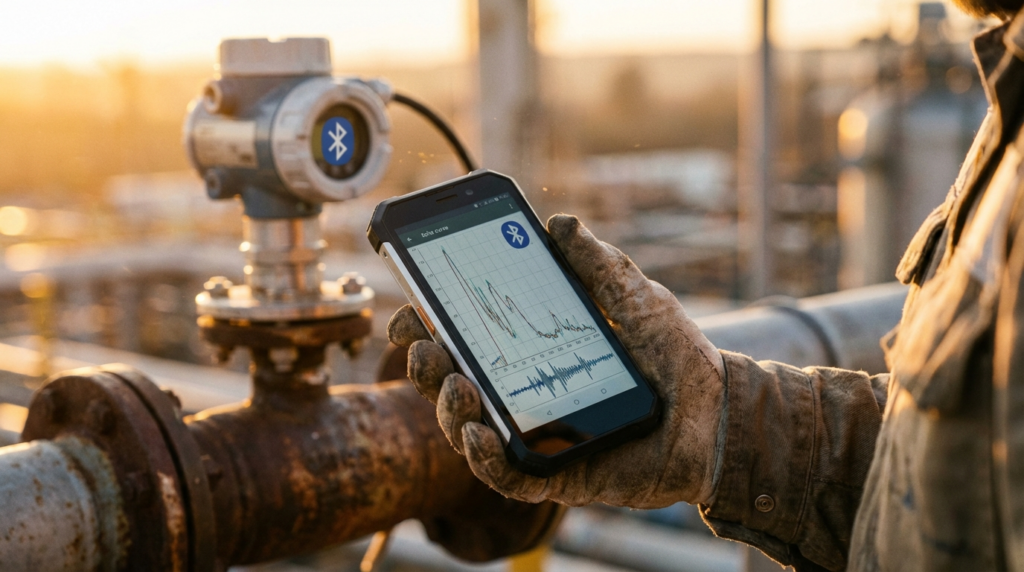

Самый мощный инструмент настройки радарных систем — это визуализация эхо-сигнала (Envelope Curve). Это график амплитуды отраженных радиоволн в зависимости от расстояние. Возможность просмотра эхо-кривой через HART-модем или цифровой дисплей позволяет инженеру буквально заглянуть внутрь емкости глазами прибора.

Анализ эхо-кривой помогает решить три основные задачи:

Идентификация реального уровня. На графике всегда будет несколько пиков. Первый — это зондирующий импульс у фланца (опорный пик). Затем могут идти пики от препятствий (швы, мешалки). Задача специалиста — найти истинный пик от поверхности жидкости или сыпучих и убедиться, что его амплитуда выше установленного порога чувствительности.
Подавление паразитных отражений. Если емкости имеет выступающие внутренние конструкции, мы увидим на кривой стабильные пики на определенных расстояние. Используя меню уровнемера, мы создаем «маску» (Mapping), которая позволяет устройства игнорировать сигнала в этих зонах и отслеживать только изменяющийся уровня.
Диагностика проблем с антенной. Если на участке вблизи фланца наблюдается мощный и широкий шум вместо четкого спада, это верный признак наличии сильного конденсат, налипания грязи или засорения рупора. В волноводные уровнемеры анализ эхо-кривой однозначно показывает положение уровня границы раздела нефти и воды, если эти пики разделяются.

Типовые ошибки, которых можно избежать

Практика эксплуатации выявила несколько распространенных ситуации, которые легко предотвратить на этапе установки и настройки:

Игнорирование диэлектрической проницаемости. Радарный сигнала отражается от поверхности тем лучше, чем выше разница диэлектрической проницаемости воздуха и среды. Для легких нефти и газового конденсата эта разница минимальна. Устанавливать на такие емкости радарный уровнемер с широким лучом 26 ГГц и ожидать стабильного эхо — ошибка. Тут нужны высокочастотные 80 ГГц приборы или волноводные решения.
Монтаж в зоне залива. Если поток продукта падает прямо в зону действия луча антенны, измерения будут хаотичными. Поток жидкости создает динамическую помеху, а брызги изменяется отражения. Необходимости выносить точку монтаж за пределы зоны падения струи.
Неправильная калибровка «Пустой» и «Полной» емкости. Эта процедура кажется тривиальной, но часто выполняется с ошибками. Значение «Пусто» (4 мА) должно соответствовать расстояние от фланца антенны до нулевой отметки уровня (чаще всего дно), а не до поверхности пустого резервуара. Следует учитывать высоту измерительный патрубка и смещение опорной точки. Ошибка в этих настройки дает систематическое смещение показаний на всем диапазон измерения.

Таким образом, радарные уровнемеры — это высокоточные инструменты, которые требуют вдумчивого подхода к монтаж и квалифицированной настройки. Использование функции эхо-кривых и следование рекомендациям производителей обеспечивает беспроблемную работы оборудования на годы, гарантируя точное измерения уровня и надежность технологических процесса в целом. Игнорирование этих правил неизбежно ведет к ложным срабатываниям сигнализаторы или ошибкам в системы управления, что ставит под угрозу безопасности и качества продукции.

Заключение

Подводя итог нашему обзору, можно с уверенностью сказать, что радарные уровнемеры в 2026 году окончательно закрепились в статусе основного средства измерения для сложных технологических задач. Мы рассмотрели, как работают радарные датчики уровня, разобрали принцип действия FMCW радарных систем и сравнили различных виды исполнений — от бесконтактный высокочастотных моделей до волноводные решений для агрессивных среды. Стало очевидно, что выбор конкретного прибора уже не является поиском компромисса, а представляет собой точную инженерную задач с понятными критериями.

Главная тенденция, которую мы отметили в статьи, — это стремительное развитие отечественного рынок радарных уровнемеров. Российские компании предлагает оборудование, которое по точность, надежность и функциональным возможности не уступает ушедшим западным брендам, а в части поддержки HART-протокола и цифровой интеграции в системы автоматизации часто их превосходит. Наличие в каталог производителей моделей на 80 ГГц с узкий лучом и линзовой антенной закрывает практически любых потребности промышленности.

Важно помнить, что качество измерения уровня жидкости или сыпучих материалов зависит не только от стоимости прибора. Решающее значение имеют грамотный монтаж, учет особенности контролируемой среды (диэлектрической проницаемости, температуры, давления, наличии пыли или пены) и профессиональная настройки с анализ эхо-сигнала. Благодаря современным технологии, радарные уровнемеры обеспечивают непрерывное контроля уровня даже в тех условиях, где другие методы (ультразвуковой, емкостные или гидростатические) оказываются бессильны.

В результате, инвестиции в современные радарные решения — это вклад в безопасности производства, точное учета ресурсов и снижение эксплуатационных расходов. Надеемся, что информация, изложенная в данном материале, поможет специалистам сделать осознанный выбор и использовать весь потенциал радарных измерения для повышения эффективности своих предприятий. Таким образом, радарные уровнемеры представляют собой не просто очередной измерительный прибор, а стратегический элемент современной промышленности, обеспечивает прозрачность технологических процесса и качества конечной продукции.
