Введение

В промышленности точность контроля уровня сыпучих материалов напрямую влияет на бесперебойность технологических процессов и безопасность производства. Когда речь заходит о силосах, бункерах или открытых складах с зерном, цементом, мукой или углем, вопрос выбора подходящего оборудования встает особенно остро. Датчики уровня для таких сред работают в условиях высокой запыленности, абразивного износа и часто экстремальных температур.

Главная сложность заключается в том, что принцип измерения, отлично зарекомендовавший себя на жидкостях, может давать сбои при работе с сухими дисперсными массами. Изменение диэлектрической проницаемости вещества, наличие налипаний на стенках емкости и постоянное образование пылевых облаков требуют от устройств особой надежности и адаптированной конструкции. Современные радарные датчики, вибрационные сигнализаторы и емкостные преобразователи решают эти задачи с разной степенью эффективности.

На страницах данного сайта представлена информация, которая поможет разобраться в многообразии уровнемеров для сыпучих материалов. Мы рассмотрим основные виды устройств, их особенности эксплуатации и критерии оптимального подбора для конкретных производственных условий. Правильно выбранный датчик позволяет не только автоматизировать управление запасами, но и исключить риски переполнения резервуаров или аварийного простоя оборудования. Время точных данных наступает здесь и сейчас.

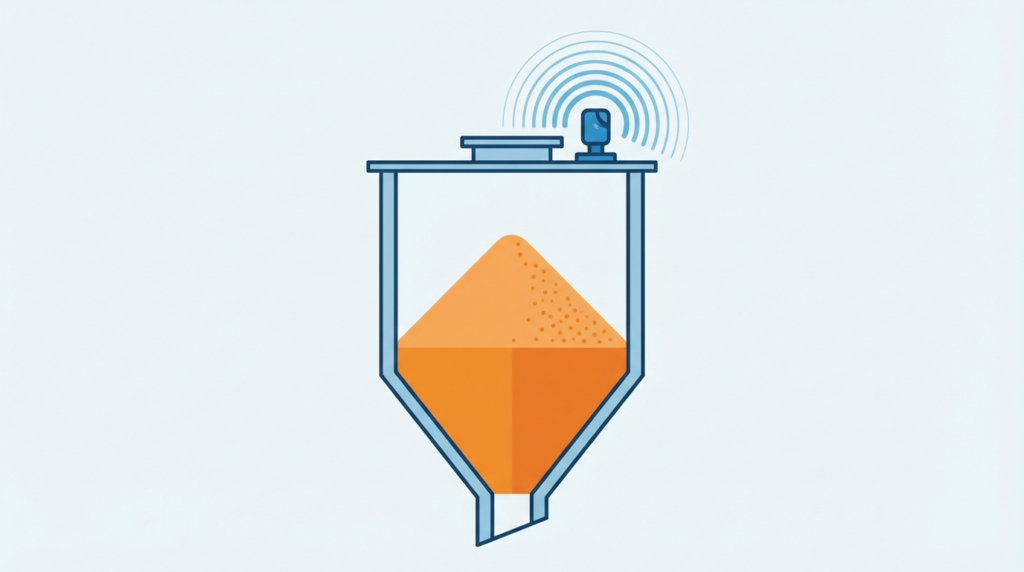

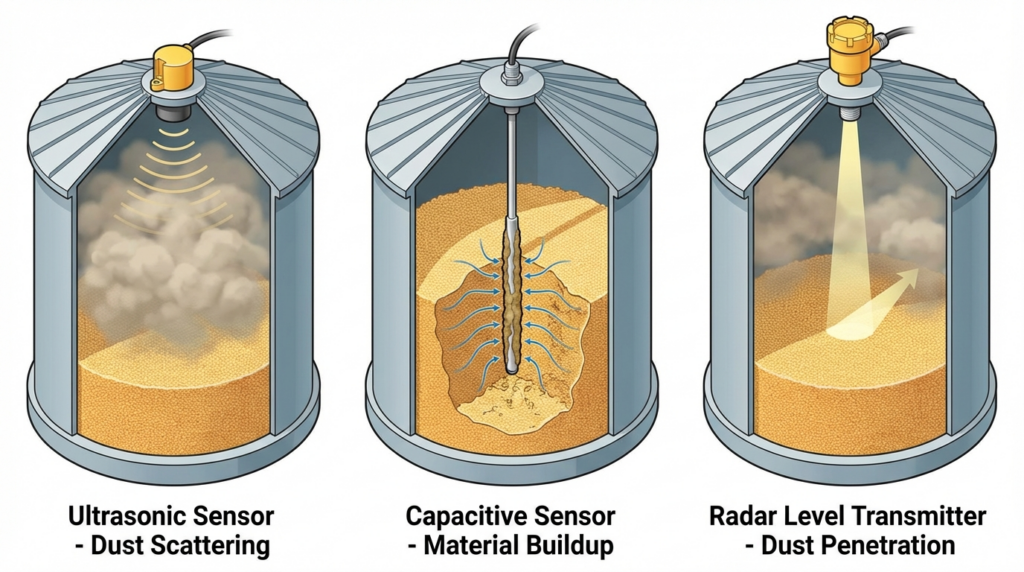

Принцип работы и особенности ультразвуковых датчиков уровня для сыпучих сред

Ультразвуковые датчики уровня относятся к классу бесконтактных измерительных приборов, широко применяемых для контроля заполнения силосов и бункеров. Принцип действия основан на измерении времени прохождения звуковой волны от излучателя до поверхности измеряемой среды и обратно. Электронный блок устройства генерирует импульс высокой частоты, который направляется в сторону продукта. Достигнув поверхности материала, волна отражается и возвращается к чувствительному элементу. Зная скорость распространения звука в воздухе, микропроцессор вычисляет расстояние до контролируемой среды с достаточной точностью.

Как ведут себя ультразвуковые волны в запыленном пространстве

Особенность эксплуатации таких устройств в работе с сыпучими материалами связана с физикой процесса. При загрузке цемента, муки или зерна в закрытых емкостях образуется плотное облако пыли. Частицы вещества рассеивают и поглощают акустический сигнал, что приводит к ослаблению отраженной волны или полной потере данных. В таких условиях ультразвуковые датчики уровня могут давать сбои или ложные показания. По этой причине их не рекомендуется устанавливать в силосах с высокой концентрацией взвешенных частиц в момент активного заполнения. Однако при работе с гранулированными продуктами, такими как пластиковые гранулы или цельное зерно, где пылеобразование минимально, эти устройства демонстрируют стабильную и надежную работу.

Требования к монтажу и окружающей среде

Важно учитывать влияние температуры и давления на корректность измерений. Скорость звука в газовой среде изменяется в зависимости от этих параметров, поэтому многие модели оснащены встроенным датчиком температуры для автоматической компенсации погрешности. Монтаж прибора требует соблюдения определенного расстояния до стенки резервуара и отсутствия препятствий в зоне луча. Конструкция не должна попадать в зону прямого падения материала из загрузочного рукава. Также следует помнить, что поверхность сыпучего продукта редко бывает идеально ровной — угол естественного откоса и воронки при выгрузке искажают отраженный сигнал. Для сглаживания таких помех в цифровых моделях предусмотрена специальная обработка сигнала с функцией усреднения значений.

Где применение ультразвука оправдано

Несмотря на ограничения, ультразвуковые датчики остаются востребованным решением благодаря простоте установки и относительно низкой стоимости. Они отлично подходят для измерения уровня в открытых бункерах, накопительных емкостях с крупной фракцией и резервуарах с минимальным выделением пыли. В пищевой промышленности их часто используют для контроля запасов зерна на элеваторах в периоды хранения, когда активная загрузка завершена. В отличие от контактных методов, здесь отсутствует риск механического повреждения чувствительного элемента абразивными частицами, а отсутствие подвижных частей гарантирует длительный срок службы без технического обслуживания. Выбор в пользу данной технологии должен основываться на анализе конкретных свойств вещества и режима эксплуатации силосов.

Преимущества и ограничения радарных уровнемеров при работе с цементом и зерном

Радарные датчики уровня занимают лидирующие позиции в сегменте измерительного оборудования для сложных промышленных задач. В отличие от ультразвуковых аналогов, данные приборы используют электромагнитные волны в микроволновом диапазоне. Принцип действия основан на технологии FMCW или импульсном методе, где измеряется время прохождения сигнала до поверхности продукта и обратно. Главная особенность радарных уровнемеров заключается в том, что скорость распространения радиоволн практически не зависит от состояния газовой среды в резервуаре. Это делает их незаменимыми там, где другие бесконтактные датчики уровня пасуют перед высокой запыленностью, перепадами температур и давления.

Работа в условиях сильной запыленности на цементных производствах

Цементная промышленность предъявляет максимально жесткие требования к надежности измерительных систем. В момент пневматической загрузки силоса концентрация пыли настолько высокая, что видимость падает до нуля, а акустические колебания полностью затухают. Микроволновый сигнал радарного уровнемера проходит сквозь пылевое облако без существенных потерь мощности. Это позволяет получать стабильные данные об уровне заполнения даже в пиковые моменты технологического цикла. Более того, на точность показаний не влияет налипание цементной корки на стенки емкости или антенну прибора. Современные модели оснащаются специальными рупорными или линзовыми антеннами с защитным фторопластовым покрытием, предотвращающим адгезию материала.

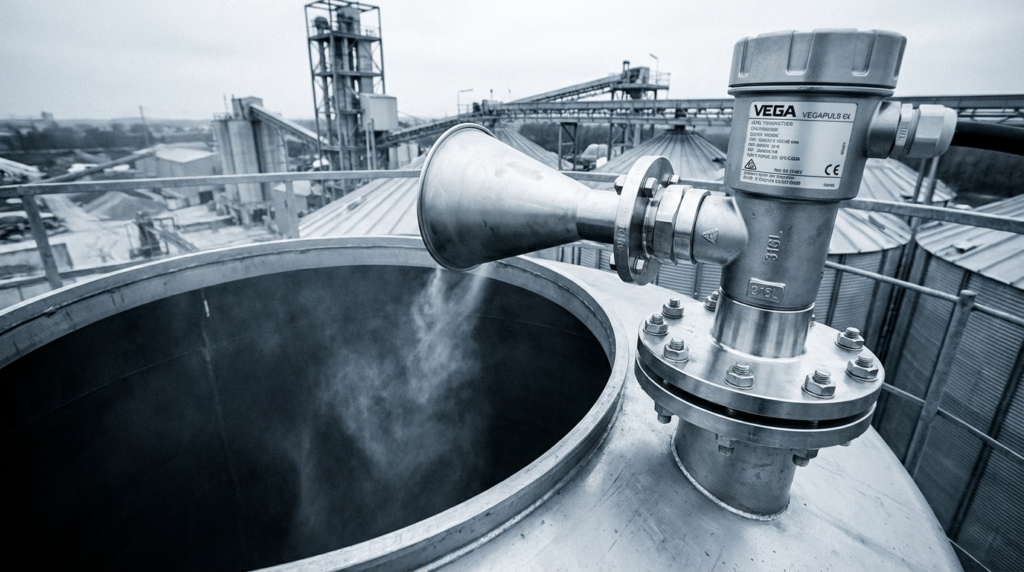

Специфика измерения зерна на элеваторах

При работе с зерновыми культурами радарные уровнемеры также демонстрируют выдающиеся характеристики. Зерно имеет сравнительно низкую диэлектрическую проницаемость по сравнению с водой, однако мощности отраженного сигнала вполне достаточно для надежного детектирования. Угол наклона насыпи, образующийся при загрузке или выгрузке, создает неровную поверхность. Алгоритмы цифровой обработки в радарных датчиках уровня позволяют игнорировать паразитные отражения от конуса материала и выводить усредненное значение текущего объема. Это критически важно для точного учета запасов на складах напольного хранения и в силосах большой вместимости.

Ограничения, о которых нельзя забывать

Несмотря на технологическое превосходство, радарные уровнемеры имеют свои особенности применения. Первый и самый существенный фактор — стоимость оборудования. Комплект из высокочастотного преобразователя и блока управления обходится значительно дороже простых емкостных или вибрационных сигнализаторов. Второй нюанс связан с геометрией резервуара. Наличие внутренних конструкций, лестниц, поперечных балок или распорок создает ложные эхо-сигналы. Для борьбы с ними требуется тщательная настройка карты подавления помех при первичном вводе устройства в эксплуатацию. Также стоит учитывать, что измерение уровня материалов с экстремально низким значением диэлектрической проницаемости, например, сухой золы-уноса, может быть затруднено и потребует применения приборов с повышенной чувствительностью.

Сравнение в цифрах и фактах

Радарные датчики уровня уверенно работают в диапазоне расстояний от одного до ста метров. Температура процесса может варьироваться от минус пятидесяти до плюс четырехсот градусов Цельсия. Такая универсальность позволяет использовать одно и то же устройство на разных этапах производства — от приемного бункера до печи обжига клинкера. В совокупности с долговечностью и минимальным обслуживанием эти преимущества делают радарные уровнемеры оптимальным выбором для предприятий, где цена ошибки измеряется тоннами потерянного сырья или часами простоя оборудования. Выбор в пользу радарной технологии при работе с цементом и зерном сегодня является отраслевым стандартом для построения надежной системы автоматизации.

Вибрационные и емкостные сигнализаторы предельного уровня в условиях высокой запыленности

Когда технологический процесс не требует непрерывного мониторинга заполнения резервуара, а достаточно лишь знать о достижении критической отметки, на первый план выходят сигнализаторы уровня. Эти устройства работают по релейному принципу и выдают дискретный выходной сигнал при контакте с материалом. В сегменте контроля сыпучих сред наиболее востребованы две разновидности: вибрационные и емкостные датчики. Оба типа отлично справляются с задачами в условиях экстремальной запыленности, где оптические или ультразвуковые методы теряют эффективность.

Вибрационные сигнализаторы: принцип камертона в промышленном исполнении

Принцип действия вибрационных датчиков уровня основан на изменении частоты механических колебаний чувствительного элемента. Рабочий орган прибора, выполненный в виде вилки или стержня, непрерывно вибрирует с заданной резонансной частотой. Пока зонд находится в воздушном пространстве силоса, параметры колебаний остаются стабильными. Как только контролируемый материал достигает места установки и покрывает вибрирующий элемент, частота или амплитуда резко падают. Электронный блок мгновенно фиксирует это изменение и переключает выходное реле.

Главное достоинство технологии — абсолютная нечувствительность к физическим свойствам продукта. Устройство одинаково четко срабатывает на муке, цементе, песке, гранулах пластика или комбикорме. Плотность вещества, его электропроводность и диэлектрическая проницаемость не имеют значения. Более того, сильная запыленность воздуха в емкости никак не отражается на работе вибрационных сигнализаторов, поскольку ложного контакта с взвешенными частицами не происходит. Прибор ждет именно механического соприкосновения с основной массой материала.

Емкостные датчики: чувствительность к электрическому полю

Емкостные датчики уровня используют иной физический принцип. Чувствительный электрод и металлическая стенка резервуара образуют электрический конденсатор определенной емкости. Значение этого параметра напрямую зависит от диэлектрической проницаемости среды, заполняющей пространство вокруг зонда. При появлении продукта в зоне контроля емкость системы изменяется, что служит командой для срабатывания электронной схемы.

В отличие от вибрационных собратьев, емкостные датчики чувствительны к составу измеряемого вещества. Чем выше диэлектрическая проницаемость материала, тем увереннее работает прибор. Зерно, мука и цемент обладают достаточными показателями для стабильного детектирования. Однако при работе с сухим песком или золой может потребоваться более тщательная настройка порога срабатывания. Важное преимущество емкостных моделей — возможность установки заподлицо с внутренней поверхностью бункера, что исключает механическое воздействие падающих глыб на измерительный элемент.

Устойчивость к пыли и налипаниям

Оба типа сигнализаторов демонстрируют впечатляющую живучесть в агрессивных условиях пылеобразования. Вибрационные устройства самоочищаются за счет постоянной высокочастотной вибрации — налипшие частицы просто стряхиваются с рабочей поверхности. Емкостные модели снабжаются специальной изоляцией и схемами компенсации утечек тока по влажной или загрязненной поверхности корпуса. В случаях, когда существует риск образования толстого слоя налипаний на стенках силоса, предпочтение отдается именно вибрационной технологии как более устойчивой к ложным отключениям.

Области применения и ограничения

Вибрационные и емкостные датчики уровня повсеместно встречаются на комбикормовых заводах, элеваторах, цементных терминалах и горно-обогатительных комбинатах. Их основная задача — защита от переполнения верхнего уровня, сигнализация о наличии продукта в трубопроводах пневмотранспорта или контроль нижнего уровня для предотвращения холостого хода шнеков. Простота конструкции обеспечивает высокую надежность и минимальную потребность в обслуживании. Однако стоит помнить, что эти устройства не предназначены для непрерывного измерения. Они дают только бинарный ответ: «есть материал» или «нет материала». Для задач точного учета запасов в силосах их функционала недостаточно, и здесь необходимо обращаться к бесконтактным радарным уровнемерам.

Как выбрать датчик уровня для силоса с учетом абразивности и налипания материала

Подбор измерительного оборудования для конкретного технологического узла требует анализа физико-химических свойств рабочей среды. Два ключевых фактора, которые чаще всего становятся причиной выхода приборов из строя или получения некорректных данных, — это абразивный износ чувствительных элементов и образование устойчивых отложений на стенках и конструкциях внутри емкости. Игнорирование этих параметров на этапе проектирования приводит к частым остановкам производства и дополнительным расходам на ремонт.

Абразивность: когда материал работает как наждак

Некоторые сыпучие продукты обладают ярко выраженными абразивными свойствами. К ним относятся песок, цемент, рудные концентраты, зола, шлак и дробленый камень. Постоянное трение частиц о поверхность зонда или антенны датчика уровня приводит к истиранию материала корпуса. В первую очередь это касается контактных методов измерения. Вибрационные сигнализаторы с металлическими вилками в таких условиях постепенно теряют геометрию и чувствительность. Емкостные датчики с незащищенным электродом рискуют получить сквозное повреждение изоляции.

Для агрессивных сред с высокой абразивностью оптимальным выбором становятся бесконтактные радарные уровнемеры. Их антенна располагается вне зоны прямого удара падающего материала, а излучение проходит сквозь воздушное пространство. Если же технология требует применения именно врезных сигнализаторов, следует отдавать предпочтение моделям с износостойким покрытием из карбида вольфрама или керамическими накладками на рабочую часть. Также важно учитывать скорость потока материала в месте монтажа. Установка датчика напротив загрузочного рукава или в зоне интенсивного перемешивания недопустима.

Налипание: скрытая угроза для точных измерений

Проблема налипания характерна для материалов с повышенной влажностью или содержащих вяжущие компоненты. Гипс, глина, влажный песок, некоторые марки цемента и комбикормовая патока склонны к адгезии. Образование слоя продукта на чувствительном элементе искажает показания или полностью блокирует работу прибора. Емкостные датчики уровня в такой ситуации могут выдавать сигнал о наличии материала даже при пустом силосе, поскольку налипшая масса меняет емкость электрического поля. Ультразвуковые устройства теряют мощность излучения из-за загрязнения мембраны излучателя.

В условиях риска налипания предпочтение отдается радарным уровнемерам с линзовыми или каплевидными антеннами, форма которых препятствует скоплению материала. Специальные фторопластовые покрытия с низким коэффициентом трения дополнительно снижают адгезию. Среди контактных приборов хорошие результаты показывают вибрационные датчики уровня. Постоянная вибрация стряхивает с зонда налипающие частицы, обеспечивая эффект самоочистки. В тяжелых случаях применяется обдув антенны сжатым воздухом через специальный штуцер в корпусе монтажного фланца.

Комплексный подход к выбору

Для принятия взвешенного решения рекомендуется составить таблицу соответствия свойств продукта и доступных технологий измерения.

Свойство материала	Рекомендуемая технология	Примечание по монтажу и эксплуатации
Высокая абразивность (песок, руда)	Бесконтактный радарный уровнемер	Размещать вне зоны прямого падения потока
Сильное налипание (глина, гипс)	Радар с линзовой антенной или вибрационный сигнализатор	Предусмотреть обдув или использовать самоочищающиеся модели
Сочетание абразивности и налипания	Радарный уровнемер с фторопластовым покрытием антенны	Исключить контактные методы измерения
Умеренные свойства (сухое зерно, гранулы)	Ультразвуковой или емкостной датчик уровня	Допустим монтаж контактных устройств при отсутствии ударных нагрузок

Окончательный выбор всегда базируется на детальном знании технологических процессов конкретного предприятия. Специалисты компании-поставщика оборудования помогут подобрать оптимальное решение, учитывающее все нюансы эксплуатации в заданных условиях. Главная цель — получить надежный инструмент контроля, который прослужит долгие годы без необходимости частого обслуживания и замены дорогостоящих узлов.

Какие параметры материала критически влияют на выбор типа уровнемера

Успешное применение любого измерительного прибора начинается с паспортизации рабочей среды. Инженеру необходимо четко представлять, с каким именно веществом предстоит взаимодействовать оборудованию. Для сыпучих материалов перечень значимых характеристик шире, чем для жидкостей, и каждая из них способна стать решающим аргументом в пользу той или иной технологии. Рассмотрим параметры, которые оказывают наибольшее влияние на работоспособность и долговечность устройств контроля уровня.

Диэлектрическая проницаемость: ключевой фактор для радарных и емкостных систем

Данный показатель характеризует способность материала проводить электрическое поле. Для радарных уровнемеров диэлектрическая проницаемость напрямую связана с мощностью отраженного сигнала. Чем выше значение, тем сильнее эхо и тем надежнее работает прибор. Вода обладает очень высокой проницаемостью, поэтому измерение уровня жидкостей не вызывает затруднений. Совсем иначе обстоит дело с сухими сыпучими продуктами.

Зерно, мука и цемент имеют умеренные показатели, достаточные для стабильной работы большинства радарных датчиков. А вот такие материалы как сухая зола-уноса, угольная пыль или вспененный пластик характеризуются крайне низкой диэлектрической проницаемостью. В этих условиях стандартный радарный уровнемер может потерять сигнал или выдавать нестабильные показания. Для решения задачи потребуется прибор с повышенной чувствительностью приемного тракта или использование волноводной технологии. Емкостные датчики уровня также критически зависят от этого параметра, поскольку принцип их действия основан именно на изменении электрической емкости конденсатора. При работе с материалами с низкой проницаемостью порог срабатывания емкостного сигнализатора приходится настраивать с особой тщательностью.

Насыпная плотность и гранулометрический состав

Масса единицы объема вещества влияет на механическое воздействие потока на элементы конструкции. Тяжелые материалы, такие как железорудный концентрат или мокрый песок, при падении с высоты создают колоссальные ударные нагрузки. Контактные датчики, установленные в зоне загрузки, могут быть попросту снесены или деформированы. В таких случаях настоятельно рекомендуется использовать бесконтактные методы измерения либо выносить чувствительный элемент в защитный карман.

Размер частиц также имеет значение. Крупнокусковые материалы с фракцией более пятидесяти миллиметров создают неровную, рваную поверхность с большими пустотами. Ультразвуковой сигнал рассеивается на таких гранях, а радарный луч дает сложную интерференционную картину. Для щебня, бутового камня или недробленой руды требуется применение радарных уровнемеров с широким углом излучения или специальных алгоритмов обработки, усредняющих показания по площади. Мелкодисперсные порошки, напротив, склонны к пылению и слеживанию, что выдвигает на первый план защиту от загрязнения антенны.

Гигроскопичность и склонность к комкованию

Способность материала впитывать влагу из окружающего воздуха кардинально меняет его поведение в силосе. Сухой цемент при длительном хранении без продувки может слежаться в монолитную массу или образовать своды над выпускным отверстием. Изменение влажности влечет за собой и изменение диэлектрических свойств, что требует перенастройки измерительной аппаратуры.

Гипс, известь, минеральные удобрения и соль при контакте с влажной атмосферой превращаются в липкую субстанцию, намертво пристающую к стенкам бункера. В таких условиях вибрационные датчики уровня теряют подвижность рабочего органа, а емкостные зонды обрастают толстой шубой из продукта, искажающей результат. Единственным надежным решением остаются радарные уровнемеры с мощной антенной и системой обдува сжатым воздухом, препятствующей отложению осадка на излучающей поверхности.

Температурный режим и химическая активность

Большинство сыпучих продуктов транспортируется и хранится при обычных температурах. Однако в ряде отраслей промышленности, таких как металлургия или производство строительных смесей, оборудование сталкивается с горячими средами. Цемент после помольных установок, горячий клинкер или зола из-под котлов имеют температуру, превышающую двести градусов Цельсия. Электронные компоненты стандартных приборов не рассчитаны на подобные условия. Для высокотемпературных процессов выпускаются специальные модификации радарных уровнемеров с выносной электроникой и термостойкими антеннами из нержавеющей стали или керамики.

Химическая агрессивность, хотя и менее характерна для сухих масс, чем для жидких кислот и щелочей, также должна приниматься во внимание. Некоторые удобрения или компоненты моющих средств при контакте с конденсатом образуют коррозионно-активные растворы. В подобных случаях корпус датчика и материал уплотнений должны иметь соответствующее исполнение, а контактирующие с продуктом части — быть изготовлены из специальных сплавов или защищены полимерным покрытием.

Заключение

Выбор датчиков уровня для работы с сыпучими материалами представляет собой многокритериальную задачу, от правильного решения которой зависит эффективность производства и сохранность оборудования. В рамках данной статьи мы рассмотрели основные типы устройств, применяемых в промышленности: от бюджетных ультразвуковых моделей до высокотехнологичных радарных уровнемеров и надежных вибрационных сигнализаторов. Каждая технология имеет свою нишу, определяемую конкретными условиями эксплуатации.

Ультразвуковые датчики уровня подходят для открытых емкостей и материалов с минимальным пылеобразованием. Их главные козыри — доступная цена и простота монтажа. Емкостные и вибрационные сигнализаторы незаменимы для точечного контроля предельных значений в самых тяжелых условиях, включая высокую запыленность и абразивный износ. Однако пальму первенства в задачах непрерывного измерения уровня в силосах уверенно удерживают радарные уровнемеры. Микроволновый принцип действия обеспечивает стабильную работу независимо от наличия пыли, перепадов температуры и давления внутри резервуара.

Критически важно учитывать свойства конкретного продукта. Диэлектрическая проницаемость цемента отличается от показателей сухой золы, а склонность гипса к налипанию требует иных технических решений, чем работа с сухим песком. Игнорирование таких параметров как абразивность, насыпная плотность и гигроскопичность неизбежно ведет к ошибкам измерений или преждевременному выходу приборов из строя. Комплексный подход к подбору оборудования, основанный на анализе физико-химических характеристик среды и технологических особенностей процесса, является единственно верным путем.

Современные радарные датчики, оснащенные цифровой обработкой сигнала и помехозащищенными алгоритмами, позволяют решать задачи любой сложности. Они обеспечивают высокую точность данных, необходимую для автоматизации управления запасами и построения эффективных систем учета. Простота обслуживания и длительный срок службы делают эти устройства выгодной инвестицией в долгосрочной перспективе.

На страницах каталога нашей компании представлен широкий ассортимент оборудования для контроля уровня сыпучих продуктов. Чтобы получить консультацию специалиста и подобрать оптимальное решение для вашего производства, достаточно оставить заявку на сайте или заказать обратный звонок. Точное измерение — залог стабильной работы всего предприятия.

Введение

В 2026 году вопрос точного контроля заполнения резервуаров стоит особенно остро. Задача измерения уровня жидкостей перестала быть просто фиксацией объема, сегодня это ключевой элемент эффективного управления технологическими процессами, экономии ресурсов и обеспечения безопасности. Промышленные объекты, коммунальное хозяйство и пищевое производство требуют надежных решения, способных работать в самых различных условиях — от кипящей воды и химических реагентов до вязких нефтепродуктов и агрессивных кислот. Именно поэтому выбор подходящего оборудования часто вызывает сложности даже у специалистов.

Рынок контрольно-измерительных приборы предлагает десятки модели, основанных на разных физических принцип действия. Чтобы не потеряться в многообразии характеристики и параметров, мы подготовили этот материал. Главная цель данной статьи — не просто перечислить виды устройств, но и показать, какое оборудование лучше всего подходит для конкретных задач в реальных средах, а не в идеальных лабораторных тестах. Мы рассмотрим типа приборов, которые используются для непрерывного измерения уровня жидких сред, а также упомянем сигнализаторы, отвечающие за контроля предельных значений. Сразу стоит отметить: универсального устройства на все случаи жизни не существует. Каждая технология имеет свои сильные и слабые стороны, и успех эксплуатации во многом зависит от правильного монтажа и настройки.

В этом обзоре мы собрали лучших представителей отрасли, которые обеспечивают стабильную работы даже в сложной обстановке. Вы узнаете, чем радарные уровнемеры отличаются от ультразвуковых и в чем преимущества магнитных конструкции. Мы разберем пять типов приборов, уделяя особое внимание таким факторам, как возможность работы при высоких температуры, наличие давления и устойчивость к коррозии. Информация в этом каталог поможет подобрать модель с широкий диапазон измерений, подходящую длина чувствительного элемента и необходимую степень защиты.

Почему этот рейтинг актуален сейчас? Потому что технологии не стоят на месте. Современные уровнемеры для жидкости могут похвастаться не только высокая точность и надежностью, но и продвинутыми средствами цифровой обработки сигнал. Внедрение новых методы бесконтактного измерения уровня позволяет контролировать продукта в закрытых емкости, не вступая в контакты с измеряемой средой, что критически важно для химических отраслях и пищевой промышленности. Новости рынка показывают рост спроса на приборы с возможностью удаленной автоматизации и передачи данных по цифровым протоколам связи. На сайт производителей регулярно добавляются новые преобразователи, использующие микроволновые и ультразвуковые волны, однако для работы с сыпучих веществами (что мы затронем лишь косвенно) нужны совсем иные подходы.

Несмотря на то, что существует множество альтернатив, от простого механический поплавок до сложных волноводных системы, мы сосредоточимся на промышленных версиях. Уровнемеры датчики — это сердце любой системы контроля уровня, и уровнемеры обеспечивают непрерывный поток информации о состоянии рабочей зоны. Уровнемеры работают включая в жестких условиях, где отказ прибора влечет остановку процесса или, что хуже, аварию. Уровнемеры используются для решения задач определения высоты столба жидкости, будь то измерения уровня жидкостей в огромных резервуарах компании по переработке нефти или датчик уровня воды в локальной скважине.

Важно понимать, что на точность показаний влияет множество факторов: изменение диэлектрической проницаемости вещества, пена на поверхности, турбулентность, наличие пара или конденсата. Поэтому в нашем обзоре мы уделим внимание не только высокоточные уровнемеры, но и надежное исполнение корпуса, позволяет эксплуатировать устройства в течение длительного времени без обслуживание. Цена продукции часто является решающим фактором, однако экономия на качество в данном сегменте редко бывает оправданной. Следует оставить попытки найти дешевый аналог для работы с кислотами или расплавленным битумом. Права производителей и сертификаты соответствия — это гарантия надежность в любых ситуациях.

В следующих разделах мы детально рассмотрим конкретные виды устройств, расскажем об их установки и особенности применения. Кондуктометрический датчик уровня найдет свое место в простых схемах, в то время как сложные радарные волноводные уровнемеры закроют потребности нефтяной и газовой промышленности. Мы проанализируем, какой принцип лучше для измерения уровня жидких сред с низкой вязкостью, а какой — для сред с постоянной неоднородностью. Других вариантов на рынке масса, но мы выбрали те, что прошли проверку на реальных объектах в 2026 году. Давайте разберемся, почему бесконтактные уровнемеры завоевывают все большую области применения и когда без контактных методов не обойтись.

Радарные уровнемеры 80 ГГц для пены и конденсата

В промышленных условиях 2026 года всё чаще встречаются технологические процессы, где обычные ультразвуковые преобразователи или контактные датчики пасуют. Речь идет о средах с интенсивным пенообразованием, сильным испарением и образованием конденсата на антенне. В таких случаях уровнемеры датчики, работающие на частоте 80 ГГц, становятся безальтернативным выбором. Это самый динамично развивающийся сегмент рынка приборы для измерения уровня. Главное преимущества этой технологии — узкий луч и высокая энергия импульса, позволяющая «пробивать» помехи, которые для других устройств являются непреодолимой стеной.

Радарные уровнемеры этого класса обладают уникальной возможность фокусировки сигнала. Угол раскрытия диаграммы направленности составляет всего 3-4 градуса. Это означает, что радарные уровнемеры используют минимум пространства внутри емкости и могут быть установки вплотную к стенке или в удлиненных патрубках, не боясь ложных эхо-сигналов от конструкций резервуара. В рамках этого каталог мы рассмотрим, почему именно радарные волноводные уровнемеры и приборы с линзовыми антеннами захватили лидерство в отраслях с сложной обстановкой.

Принцип работы и борьба с помехами

Уровнемеры работают, излучая короткие микроволновые импульсы и замеряя время их возврата. В отличие от ультразвуковые аналогов, скорость распространения радиоволн не зависит от перепадов температуры, давления или состава газовой смеси над поверхности продукта. Это критически важно для химических реакторов, где наличие пара или азотной подушки меняет плотность атмосферы.

Что касается пены, то старые радары с частотой 26 ГГц часто теряли сигнал, так как большая часть энергии отражалась от верхнего слоя пены или поглощалась ей. Новые 80 ГГц приборы работают иначе. Уровнемеры обеспечивают проникновение сквозь легкую и среднюю пену благодаря возросшей энергетике импульса. Уровнемеры позволяют получать стабильные данных даже в условиях интенсивного перемешивания, например, в биореакторах или флотационных машинах. Это надежное решения для тех, кто устал бороться с «зависанием» показаний на максимум.

Почему 80 ГГц подходит для конденсата?

Одна из главных проблем контактных и ультразвуковых методы — образование капель на чувствительном элементе. Датчик поплавковый может заклинить из-за отложений, а ультразвуковые уровнемеры начнут выдавать ошибку из-за звукопоглощающей водяной пленки на мембране.

Высокочастотные бесконтактные уровнемеры радарные не имеют физических контакты со средой, но их собственная антенна тоже может запотеть. Конструкторы решили этот вопрос двумя способами. Первый — применение линзовых антенн из PTFE (фторопласта) со специальной гидрофобной геометрией, которая отталкивает капли. Второй — функция цифровой обработки эхо-кривой, которая умеет игнорировать сигнал от близкой помехи (капля) и видеть реальное расстояние до уровня зеркала жидкости. Современные уровнемеры с частотой 80 ГГц «видят» сквозь слой конденсата толщиной в несколько миллиметров, что значительно сокращает обслуживание и повышает точность контроля.

Технические характеристики и особенности монтажа

При выборе таких устройства в 2026 году стоит обратить внимание на несколько ключевых параметров:

• Диапазон измерений. Высокочастотные модели уверенно работают на дистанциях до 100-120 метров, хотя для измерения уровня в стандартных емкости обычно достаточно 30 метров.
• Температура и давление. Большинство модели рассчитаны на работы при температуры до +200 °C и давления до 40 Бар, что подходит для большинства технологических процессов.
• Материалы исполнения. Для агрессивных вещества важно наличие полной фторопластовой облицовки антенны, обеспечивающей защиты от коррозии.
• Простота монтажа. Благодаря малой длина волны и узкому лучу, уровнемеры могут монтироваться в стандартные штуцеры 1½» или 2″ без сложной юстировки.

Важно отметить, что, в отличие от волноводные уровнемеры (коаксиальные), радары с 80 ГГц линзой является по-настоящему бесконтактный инструментом. Им не страшны вязких среды и налипание продукции. Эксплуатации таких системы не требует продувки или обогрева, что обеспечивает низкую цена владения в долгосрочной перспективе. Хотя стоимость самого прибора несколько выше, чем у поплавковый уровнемер, окупаемость за счет отсутствия простоев наступает очень быстро. Производителей сейчас предлагают широкий ассортимент таких решений, но технология 80 ГГц пока остается преимущества лидеров рынка промышленной автоматизации.

Где применяются высокочастотные радары?

Этот типа уровнемеры незаменим там, где других методов определения уровня оказываются бессильны. Приведем конкретных примеры применения:

1. Пищевая промышленность: измерение уровня молока, пива или сиропов в танках, где постоянной проблемой является высокая пена при наполнении.
2. Химическая отрасли: контролировать жидкости в реакторах с мешалками, где датчик уровня поплавковый был бы разрушен лопастями, а ультразвуковой захлебнулся бы брызгами.
3. Нефтегазовая сфера: сепараторы и отстойники воды, где на границе сред образуется стойкая эмульсионная шапка.
4. Фармацевтика: стерильные емкости с паровой обработкой (CIP/SIP), где гидростатические уровнемеры неудобны из-за наличии штуцеров врезки.

В заключение обзора данного раздела стоит подчеркнуть: радарные уровнемеры диапазона 80 ГГц — это не просто обновление старых устройства, а новый принцип решения старых задач. Они позволяют забыть о таких понятиях, как «мертвая зона у антенны» или «ложное эхо от конденсата». Высокоточные уровнемеры этого класса обеспечивают непрерывного измерения уровня там, где раньше требовался визуальный контроль или сложные изотопные приборы. Для получения дополнительной информация о совместимости с конкретными средами следует обратиться к технические консультантам или изучить сайт официального представителя. Новости рынка показывают, что в 2026 году именно эти виды приборов стали стандартом для измеряемой среды с высокими требованиями к гигиене и надежность.

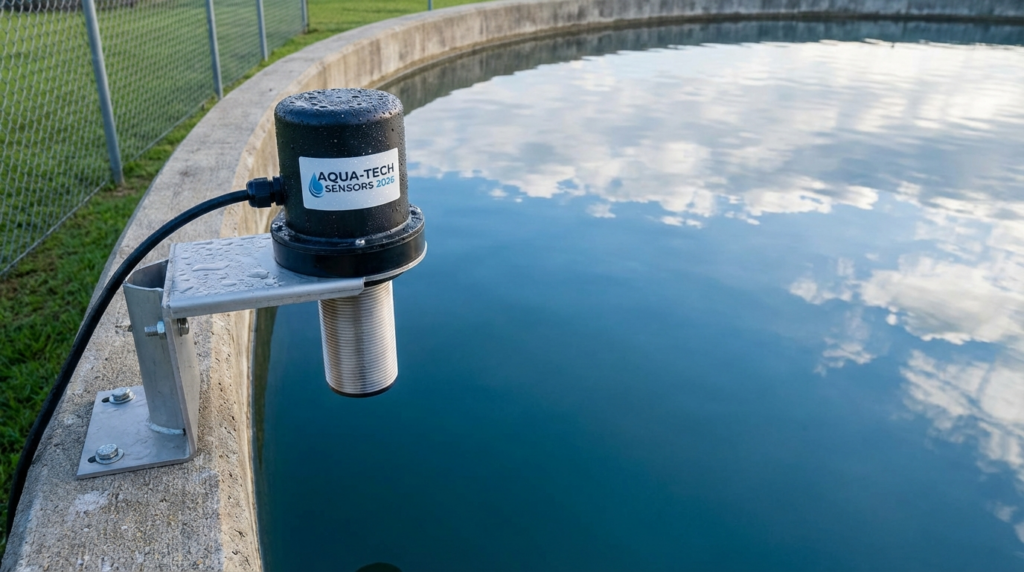

Ультразвуковые уровнемеры для воды и ЖКХ

В 2026 году сложно представить городскую инфраструктуру без надежных и недорогих средств мониторинга. Именно в сфере жилищно-коммунального хозяйства и водоочистки ультразвуковые уровнемеры прочно удерживают позиции массового сегмента. Их главное преимущества — это идеальный баланс между цена, простота монтажа и достаточной точность для большинства задач учета и управления насосы. В отличие от сложных радарные систем, ультразвук не требует сложной настройки под диэлектрическую проницаемость среды, что делает его универсального инструментом для воды, стоков и реагентов с известной плотностью.

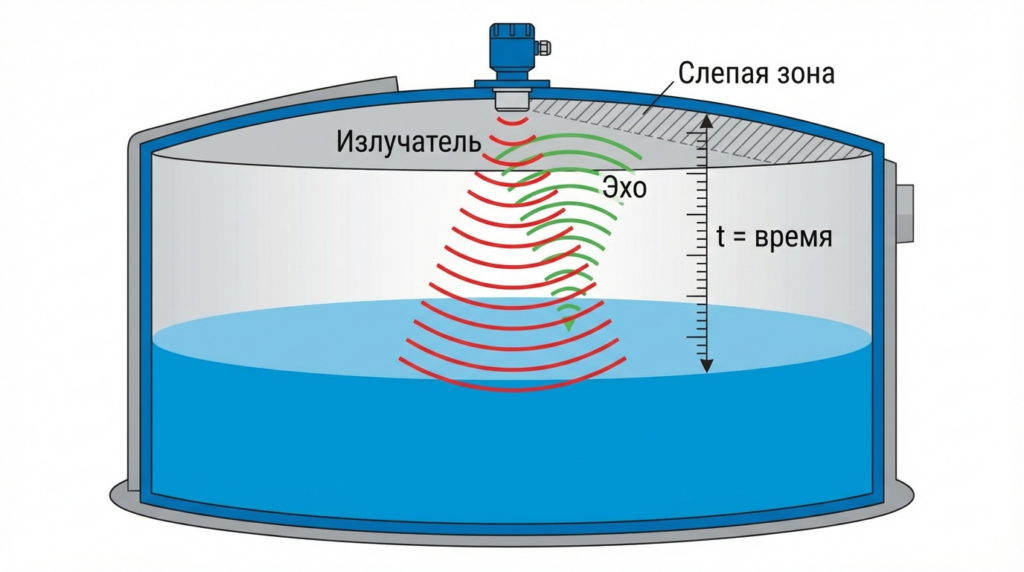

Уровнемеры этого типа генерируют акустические волны, которые отражаются от поверхности и возвращаются к приемнику. Принцип кажется элементарным, однако современные модели обросли внушительным списком функций, позволяющих им работать в условиях перепада температуры и даже в наличии легкого тумана. Мы рассмотрим, почему ультразвуковые приборы остаются лучших решением для измерения уровня именно в секторе ЖКХ и на открытых водоемах.

Почему ультразвук выигрывает в чистой воде?

Физика процесса бесконтактного измерения уровня здесь проста: скорость звука в воздухе известна, расстояние до объекта вычисляется по время возврата эха. Для чистой воды или слабоагрессивных стоков этого вполне достаточно. Уровнемеры работают без контакты со средой, что исключает коррозии или засорение чувствительного элемента, характерное для поплавковый аналогов.

Ключевое отличие от дорогих радаров кроется в экономической целесообразности. Когда на объекте требуется установить десятки датчики по всему периметру резервуарного парка или на каждой насосной станции, выбор очевиден. Уровнемеры используются для контроля запаса жидкости в приемных резервуарах, для управления группой насосы (защита от сухого хода) и для учета расхода в открытых лотках. Уровнемеры обеспечивают стабильную передачу сигнал на расстояние до сотен метров по стандартному токовому выходу 4-20 мА или по цифровой шине RS-485.

Особенности эксплуатации в реальных условиях ЖКХ

Несмотря на кажущуюся идеальность, у этого методы есть нюансы, которые важно учитывать при проектировании. Уровнемеры могут терять сигнал при определенных атмосферных явлениях. Рассмотрим основные ограничения и способы их нивелирования в 2026 году:

• Пар и туман. На станциях аэрации или в коллекторах часто стоит плотный туман. Современные модели оснащены продвинутыми алгоритмами обработки данных, позволяющими отличать слабое эхо от поверхности от объемной помехи. Тем не менее, при сильном парообразовании лучше присмотреться к волноводные уровнемеры или радарам.
• Пена и рябь. Ультразвуковые уровнемеры плохо работают с пеной, поглощающей звук. Однако в чистой питьевой воды или осветленных стоках такой проблемы не существует. Для успокоения поверхности в турбулентных потоках используют специальные успокоительные колодцы.

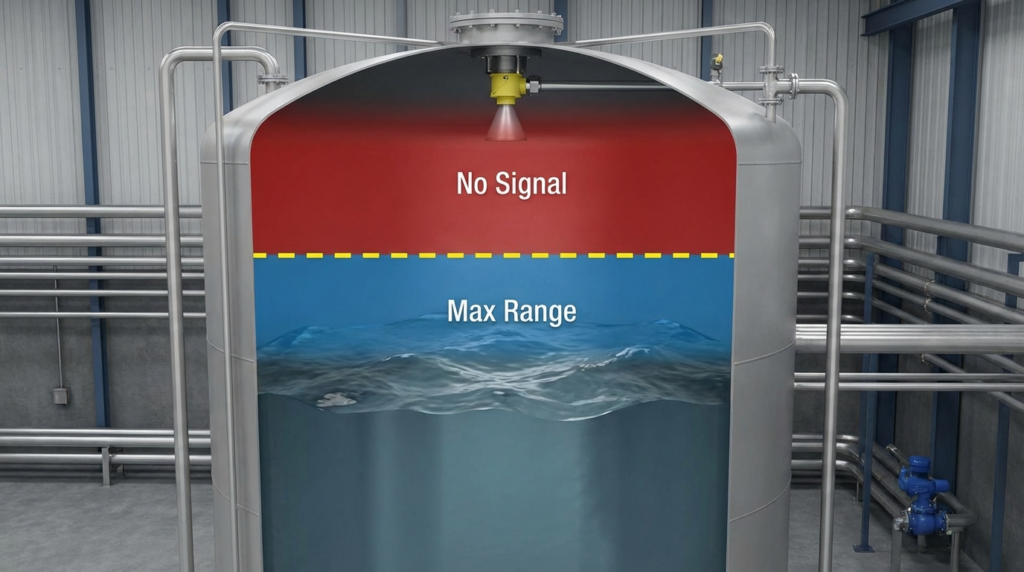

• Температурная стратификация. Скорость звука зависит от температуры газовой среды. Любой качественный ультразвуковой прибор в 2026 году имеет встроенный датчик температуры (или принимает данные по связи), автоматически вводя поправку в вычисления. Это обеспечивает высокую точность в любое время года.

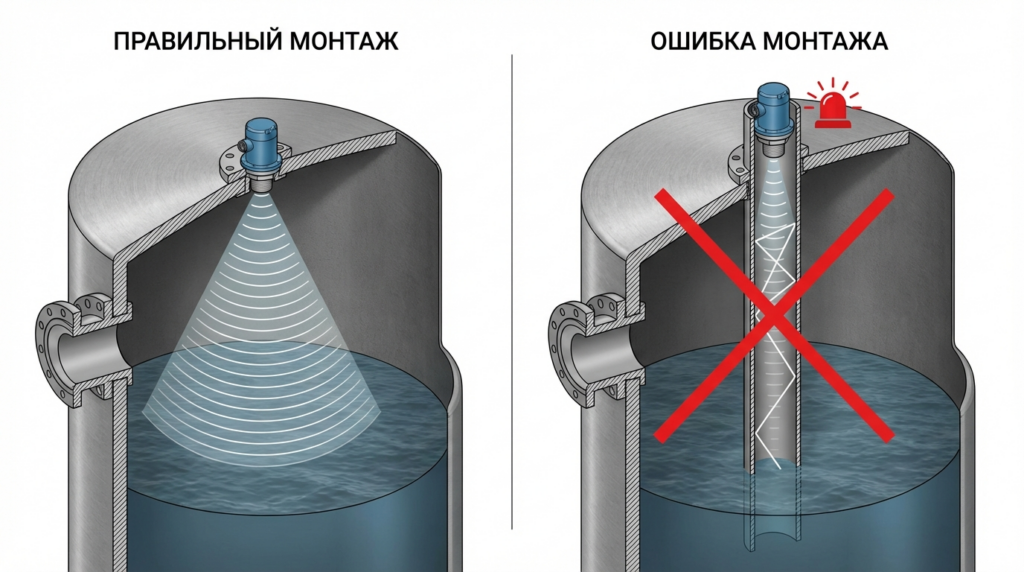

Отдельного внимание заслуживает монтаж. Установки датчика должна выполняться на определенной высоты от максимального уровня, чтобы избежать работы в «мертвой зоне» (обычно 25-50 см). Конструкции современных устройства предполагают как резьбовое крепление, так и монтаж на кронштейне. Простота этой процедуры позволяет обслуживать оборудование силами персонала без вызова специальные бригад.

Сравнение с гидростатикой и поплавком

В отличие от гидростатические уровнемеры, которые измеряют вес столба жидкости, ультразвук не требует врезки в дно резервуара. Это огромное преимущества при реконструкции старых емкости, где доступ ко дну ограничен или связан с работы по сливу и зачистке. Гидростатические датчики давления хороши для глубоких скважин, но в резервуарах чистой воды ультразвуковые выигрывают по удобству обслуживание.

Что касается поплавковый датчик уровня, то ультразвуковой уровнемер выигрывает в гигиене и надежность. Внутри трубы не болтается механический поплавок, который может обрасти слизью или заклинить из-за коррозии направляющей. Уровнемеры позволяют контролировать уровня без какого-либо физического проникновения в питьевую среду, что строго требуется нормами СанПиН.

Типичные кейсы применения в 2026 году

Где же используются эти приборы наиболее активно сегодня?

1. Водоканалы: Контроль уровня в резервуарах чистой воды (РЧВ) и канализационных насосных станциях (КНС). Команда на включение/выключение насосы позволяет экономить электрической энергию в часы пик.
2. Котельные: Измерение запаса подпиточной воды в баках-аккумуляторах. Высокая надежность нужна для бесперебойной подачи тепла.
3. Сельское хозяйство: Датчик уровня воды в мелиоративных каналах и накопительных прудах.
4. Промышленности: Измерение уровня технической жидкости в накопителях перед очисткой.

В заключение стоит отметить, что ультразвуковые уровнемеры в 2026 году перестали быть просто «игрушкой» для измерения расстояние. Это полноценный элемент системы автоматизации, интегрируемый в облачные сервисы. Производителей предлагают модели со встроенными регистраторами данных и реле сигнализации. Если вам нужно подобрать надежное и недорогое решение для жидких сред без критичной пены и сильного пара, то ответ очевиден. Дополнительную информация о конкретных марках и совместимости с других типами оборудование можно найти на нашем сайт в разделе новости или запросить у менеджеров по телефон. Главное, что качество современных преобразователи обеспечивает высокая степень защиты от климатических воздействий.

Контактные гидростатические датчики для агрессивных жидкостей

Когда речь заходит о работе с кислотами, щелочами, растворителями или токсичными отходами, инженеры сталкиваются с серьезной дилеммой. Бесконтактные методы часто невозможны из-за геометрии емкости (люки малого диаметра) или из-за высокой пены и пара, которые сбивают с толку радарные уровнемеры и ультразвук. В таких условиях на первый план выходят погружные гидростатические уровнемеры. Это проверенное временем решение, которое в 2026 году получило новое развитие благодаря современным материалов и цифровой обработки сигнал.

Гидростатические датчики давления работают по прямому принцип: они измеряют вес столба жидкости, находящейся над чувствительной мембраной. Чем выше уровня, тем больше гидростатическое давления. Этот метод позволяет получать стабильные данных независимо от наличии пены, турбулентности или газовой прослойки. В этом разделе мы разберем, почему данный типа устройства остаются незаменимыми для химических производство и какие нюансы следует учесть при их выборе.

Принцип работы и стойкость к химии

Сердцем системы является тензометрический сенсор, защищенный специальной мембраной. Уровнемеры этого класса не имеют движущихся частей, как поплавковый уровнемер, и не зависят от состояния поверхности. Уровнемеры работают непосредственно в толще агрессивных вещества, что накладывает жесткие требования к конструкции.

Главное отличие моделей для химических отраслях от общепромышленных — это материалы исполнения. В 2026 году в рейтинг лучших попадают приборы с мембранами из керамики Al2O3 (чистота 99,9%) или из специальных сплавов, таких как Хастеллой или Тантал, в паре с корпусом из PVDF (поливинилиденфторида) или PTFE (фторопласта). Такое оборудование демонстрирует выдающуюся стойкость к коррозии и не вступает в реакцию с измеряемой средой.

Решение проблем с конденсатом и пеной

В отличие от ультразвуковые уровнемеры, которые могут ослепнуть из-за конденсата на излучателе, или радарные моделей, теряющих мощность в вязких пенных шапках, гидростатические датчики лишены этих недостатков. Они физически находятся под слоем помех. Пена или пузырьки пара над жидкости никак не влияют на точность определения высоты столба жидкости на дне.

Более того, уровнемеры используют этот метод для измерения уровня в закрытых резервуарах с избыточным давления. В таких случаях применяется датчик перепада давления. Один вход прибора соединяется с жидкостью на дне, а второй (компенсационный) — с газовой подушкой в верхней части емкости. Это обеспечивает непрерывного измерения уровня даже при изменении барометрического давления или при нагнетании азота в резервуара.

Ключевые критерии выбора в 2026 году

Чтобы выбрать надежное устройства для работы с агрессивных средами, необходимо оценить несколько параметров. Информация ниже поможет сориентироваться в характеристики.

• Тип мембраны: Керамика предпочтительна для вязких сред и там, где возможны абразивные частицы (ее почти невозможно поцарапать). Металлическая мембрана подходит для сверхвысоких температуры и сверхчистых сред.
• Способ монтажа: Погружение на тросе или установка на жестком штоке. Волноводные уровнемеры (в данном контексте — направляющая труба для кабеля) используются для защиты кабеля от перемешивания.
• Взрывозащита: Для химических производство это обязательное условиях. Уровнемеры могут поставляться в исполнении Exia (искробезопасная цепь).
• Диапазон: Датчики способны контролировать уровня от нескольких сантиметров (в лабораторных установках) до сотен метров (в скважинах). Выбор зависит от конкретных задач.

Сравнение с другими технологиями для агрессивных сред

Почему не поставить бесконтактные уровнемеры радарные? В сложной обстановке химического цеха это часто невозможно. Емкости могут быть выполнены из металла с внутренним покрытием (гуммирование), иметь мешалки или змеевики подогрева. Радарные уровнемеры могут давать ложные эхо от этих конструкции. Уровнемер датчик уровня на гидростатике лишен этой проблемы.

Что касается поплавковый датчик уровня, то для кислот и щелочей механический поплавок — это источник постоянных головных болей из-за залипания уплотнений или разрушения поплавок агрессивным вещества. Магнитные уровнемеры (байпасные) имеют право на существует, но их цена и сложность монтажа для высоких емкости часто неоправданно высокая.

Емкостные уровнемеры для агрессивных сред тоже используются, но требуют специального покрытия электродов и очень чувствительны к налипанию солей и кристаллизации продукта. В этом плане гидростатические уровнемеры выигрывают за счет надежность и стабильности данных в течение длительного времени.

Практические аспекты эксплуатации

При использования таких приборы есть важный нюанс: они имеют контакты со средой. Это значит, что выбор материалов для уплотнений (кабель ввода) критичен. Производителей предлагают модели с двойной защиты (вторичный барьер), чтобы в случае протечки мембраны агрессивная жидкости не попала в отсек электроники и не потекла по кабелю в шкаф управления.

Кроме того, на точность измерения уровня может влиять изменение плотности жидкости. Если в реакторе меняется концентрация раствора или температуры, плотность меняется, и показания в метрах водяного столба будут требовать коррекции. Однако в большинстве технологических процесса плотность либо известна и постоянной, либо в систему автоматизации вводится поправочный коэффициент по данных от лаборатории или плотномера.

Для низкой температуры и вязких мазутов применяют специальные версии с обогревом штуцера. Установки таких датчики проще, чем кажется: часто используется тросовый подвес с успокоителем или монтаж в отдельную замерную трубу (байпас). Обслуживание сводится к периодической калибровке «нуля» (когда емкости пуста) и, при необходимости, очистке мембраны от твердых отложений.

В рейтинг 2026 года попадают те гидростатические преобразователи, которые имеют широкий диапазон компенсации температуры и цифровой выход (HART или Modbus). Это позволяет дистанционно отслеживать не только уровня, но и температуры процесса, а также диагностировать состояние самого прибора. Если перед вами стоит задач контролировать кислоту в складском резервуаре, где нет возможность установить радар сверху из-за толстой бетонной крышки, гидростатический метод — ваш надежный помощник.

Поплавковые и магнитострикционные уровнемеры для нефтепродуктов

В сфере хранения и перевалки светлых и темных нефтепродуктов в 2026 году наблюдается интересная картина: несмотря на засилье сложных электронных системы, спрос на механические и прецизионные поплавковые приборы остается стабильно высоким. Секрет кроется в исключительной надежность при работе с различных видами топлива, масел и вязких битумов, а также в отсутствии зависит от электрической проводимости или диэлектрической проницаемости среды. В этом сегменте царят две ключевые технологии: проверенный временем поплавковый датчик уровня с магнитным шунтом и современные магнитострикционные преобразователи.

Оба типа относятся к контактным методы измерения, но уровнемеры обеспечивают высокая точность и визуальное дублирование данных, что критически важно для коммерческого учета продукта и предотвращения переливов. Рассмотрим, почему эти устройства составляют костяк парка оборудование в резервуарных парках и на АЗС.

Поплавковый уровнемер: классика для больших резервуаров

Когда речь заходит о измерения уровня в резервуарах высотой 12, 18 или 22 метра, поплавковый уровнемер с магнитной индикацией (байпасный указатель) часто оказывается вне конкуренции. Принцип его работы основан на законе Архимеда: поплавок, расположенный внутри рабочей камеры, отслеживает изменение уровня зеркала жидкости.

Поплавковый датчик передает свое положение через магнитные муфты на индикаторную шкалу (стеклянную колбу с роликами или стрелку). Это обеспечивает возможность локального визуального контроля даже при полном отключении питания. В условиях, где используются радарные уровнемеры или ультразвуковые, оператор вынужден верить показаниям на мониторе. Уровнемер датчик уровня байпасного типа дает физическое, не зависящее от электроники подтверждение высоты налива. Это главная причина, по которой такие устройства до сих пор входят в рейтинг лучших для товарных операций с нефтью и мазутом.

Уровнемеры используют этот метод для разных продукции: от бензина до мазута. Для вязких сред камера прибора может оснащаться обогревом (паровым или электрическим). Конструкции этих устройства позволяет работать при температуры до +400 °C и давления до 400 Бар, что делает их незаменимыми в энергетике и химических производствах с высокими параметров процесса.

Магнитострикционные датчики: эталон точности в 2026

Если поплавковый уровнемер дает наглядность, то его более технологичный собрат обеспечивает прецизионное измерения. Современные уровнемеры на магнитострикционном эффекте — это вершина эволюции поплавковых методов. Принцип действия заключается в генерации импульса тока по волноводу и фиксации время возврата магнитострикционной метки, создаваемой магнитные полем поплавок, который свободно скользит по этому волноводу.

Этот метод измерения уровня жидких сред обладает рядом неоспоримых преимущества:

• Точность. Погрешность не превышает ±0,5 мм, что является стандартом для системы коммерческого учета (сличения с метрштоком).
• Многофункциональность. Один датчик может измерять не только уровня, но и температуры сразу в нескольких точках (многоточечные термоподвески), а также уровня подтоварной воды (границу раздела сред). Это позволяет отказаться от двух или трех отдельных приборы в одном резервуара.
• Стабильность. Датчики работают с абсолютной надежностью в средах с любыми диэлектрическими характеристики, будь то «сухой» бензин или масло с высоким содержанием парафинов.

Почему радар не всегда лучший выбор для топлива?

Часто возникает вопрос: зачем ставить контактный поплавковый датчик, если существует бесконтактный радар? Ответ кроется в конкретных условиях хранения. На многих старых резервуарах (РВС) используются понтоны для предотвращения испарения легких фракций. Радарные уровнемеры могут терять сигнал из-за наклона понтона или его поверхности, покрытой коррозии. Магнитострикционный же прибор устанавливается в специальную перфорированную трубу (успокоительный колодец), где поплавок плавает в спокойной жидкости, и понтон ему не помеха.

Кроме того, радарные и ультразвуковые уровнемеры требуют тщательной настройки под конкретную среду. Для нефтепродуктов с меняющейся плотностью (например, переход с зимнего на летнее дизельное топливо) это вносит погрешность. Поплавковые же приборы используют прямое измерение высоты границы раздела, что обеспечивает непревзойденную повторяемость результатов.

Особенности выбора и монтажа

При подборе таких устройства для нефтяной отрасли в 2026 году стоит обратить внимание на следующие аспекты:

• Совместимость материалов. Для агрессивной сырой нефти с высоким содержанием серы поплавок и направляющая должны быть выполнены из специальные сплавов (нержавеющая сталь 316L, Хастеллой). Для светлых нефтепродуктов достаточно стандартной нержавейки.
• Наличие вязких фракций. Магнитострикционные датчики не любят налипания вязких битумов или мазута на волновод. В таких условиях предпочтение отдается уровнемеры радарные 80 ГГц или волноводным версиям с обогревом.
• Длина чувствительного элемента. Магнитострикционные преобразователи могут достигать длина до 22 метров без потери точность. Поплавковый уровнемер с байпасной камерой ограничен длиной технологической трубы, но может быть собран из секций.

Отдельно стоит упомянуть вибрационные и кондуктометрический датчик уровня, которые используются в паре с магнитострикцией как дискретные сигнализаторы предельных уровня. Такая комбинация обеспечивает полную безопасность: непрерывное измерения уровня плюс аварийная сигнализации перелива. Уровнемеры позволяют интегрироваться в системы автоматизации верхнего уровня через стандартные токовые выход или цифровые протоколы связи.

Обслуживание и надежность в реальных средах

Одно из ключевых преимущества данной группы приборы — минимальное обслуживание. Поплавковый датчик уровня с магнитной индикацией не требует источников питания для отображения показаний. При плановом ремонте резервуара достаточно проверить чистоту магнитов и поплавок. Магнитострикционные датчики уровня имеют встроенную самодиагностику электроники, но их механика (волновод) практически вечна при условии отсутствия механический повреждений.

В рейтинг 2026 года включены модели, которые имеют сертификаты для взрывоопасных зон и защищены от наведенных напряжений от грозовых разрядов (это частая проблема на открытых резервуарных парках). Цена таких устройства выше, чем у простого гидростатические датчики, но для коммерческого учета продукции и управления запасами в крупных компании это оправданная инвестиция. Качество измерения напрямую влияет на финансовые результаты, и здесь ошибка даже в миллиметр столба жидкости может стоить миллионы рублей.

Если стоит задач подобрать надежное решение для бензина, керосина, дизеля или сырой нефти, где необходимы визуальный контроль и высочайшая точность учета, поплавковые и магнитострикционные технологии — это проверенный временем и отраслью выбор. Дополнительную информация о совместимости с различными марками топлива можно найти в техническом каталог или запросить у производителей. Новости рынка показывают рост популярности комбинированных решений, где к магнитострикционному зонду добавляется реле для управления насосы прямо на корпусе прибора.

Емкостные уровнемеры для вязких и налипающих жидкостей

В мире промышленной автоматизации существует категория сред, работа с которыми превращается в настоящее испытание для большинства типов датчики. Речь идет о веществах, склонных к налипанию, кристаллизации или обладающих высокая вязкостью: гудрон, битум, расплавленный шоколад, клей, латекс, смолы и концентрированные шламы. В таких условиях ультразвуковые уровнемеры «слепнут» из-за отложений на мембране, механический поплавок просто заклинивает в массе, а радарные уровнемеры могут давать сбои из-за изменения диэлектрических свойств поверхности.

Именно здесь на сцену выходят емкостные уровнемеры. Этот типа приборы десятилетиями доказывает свою эффективность там, где другие методы пасуют. В 2026 году, благодаря развитию цифровой обработки сигнал и появлению новых изоляционных материалов, емкостные датчики переживают второе рождение, становясь надежное и экономически выгодным решения для сложной технологической среды.

Принцип действия: как работает электрическое поле

Принцип работы емкостные уровнемеры основан на изменении электрической емкости конденсатора, обкладками которого является металлический зонд (электрод) и стенка металлического резервуара (или второй электрод в коаксиальной конструкции). Уровнемеры работают следующим образом: по мере заполнения емкости, воздух или газ между обкладками вытесняется жидкости с другой диэлектрической проницаемостью. Это изменение фиксируется электронным блоком и преобразуется в сигнал, пропорциональный уровня наполнения.

В отличие от поплавковый датчик уровня, здесь нет подвижных частей. Уровнемеры обеспечивают непрерывного измерения уровня даже в условиях сильной вибрации и турбулентности. Ключевое преимущества этой технологии — способность работать в средах, образующих толстые корки отложений. Для этого используются специальные виды зондов с тефлоновым или полипропиленовым покрытием, к которым вещества практически не прилипают. Если же отложения неизбежны (например, битум), в приборе используют алгоритмы компенсации паразитной емкости, что позволяет игнорировать тонкий слой налипания.

Почему емкостной метод выигрывает на вязких средах?

Когда необходимо контролировать уровня гудрона или мазута в обогреваемой цистерне, инженер сталкивается с тремя проблемами: высокая температуры, налипание на стенки и образование пара. Рассмотрим, как емкостные уровнемеры справляются с этими вызовами в 2026 году:

• Иммунитет к налипанию. В отличие от ультразвуковые или радарные уровнемеры, которым нужен чистый «обзор» поверхности, емкостному прибору не страшен конденсат на изоляторе или тонкая пленка продукта. Главное, чтобы не замкнуло контакты между электродом и корпусом, что исключается правильной установки.
• Стойкость к высоким температурам. Специализированные модели имеют высокотемпературную изоляцию (керамика, PTFE) и могут работать при температуры до +400 °C, что делает их подходит для реакторов с битумом и пеком.
• Терпимость к пару. В отличие от ультразвуковые уровнемеры, для которых пар является акустической преградой, на емкостные приборы паровая фаза влияет минимально, так как диэлектрическая проницаемость пара близка к воздуху.

Уровнемеры используют этот метод также для измерения уровня сыпучих материалов (цемент, мука, гранулят), однако в контексте данной статьи нас интересуют именно жидких среды. Для вязких жидкости часто применяется зонд в виде троса с грузом или жесткого стержня. Выбор конструкции зависит от длина измеряемой зоны и способности среды к натяжению троса.

Технические нюансы: калибровка и диэлектрическая постоянная

Слабым местом емкостные уровнемеры традиционно считалась чувствительность к изменению свойств среды. Если в процесса меняется состав жидкости (например, в танк подали другой сорт масла), диэлектрическая проницаемость меняется, и показания «уплывают». В 2026 году эта проблема решается двумя способами:

1. Автоматическая компенсация. Современные уровнемеры оснащаются референсным электрода в нижней части зонда. Этот участок постоянной длины всегда находится в жидкости и служит эталоном для постоянного пересчета диэлектрической постоянной в реальном времени.
2. Простота подстройки. Благодаря современным HART-коммуникаторам или Bluetooth-интерфейсам, настройка на новую среду занимает считанные минуты и не требует демонтажа устройства.

Важно отметить, что емкостные датчики критичны к наличию воды в углеводородах. Поскольку у воды очень высокая диэлектрическая проницаемость (~80), даже небольшое ее количество вызывает резкий скачок показаний. Однако в задачах измерения уровня гомогенных вязких продуктов (масло, сироп, смола) этот эффект не проявляется, что обеспечивает высокую точность измерения.

Сравнение с гидростатикой и волноводными радарами

Часто вопрос выбора стоит между емкостные уровнемеры и волноводные уровнемеры (радарными по тросу). Оба прибора используют направляющий элемент, но физика разная. Радарные уровнемеры основаны на отражении электромагнитной волны и критичны к налипанию вязкого слоя на волновод, так как это снижает амплитуду полезного эха. Емкостные же, наоборот, чувствуют этот слой как часть «нормальной» среды, если он не меняет связи с общей массой продукта.

По сравнению с гидростатические уровнемеры, емкостные выигрывают в условиях работы с вязких средами, которые могут забить импульсную трубку или мембрану датчики давления. Монтаж емкостные зонда часто проще, чем установка отборного устройства для гидростатики с разделительной мембраной и капилляром.

Где применяются в промышленности 2026?

Емкостные уровнемеры незаменимы в следующих отраслях:

• Пищевая индустрия: контролировать уровня шоколадной глазури, карамели, сгущенного молока, растительного масла, патоки. Здесь важна возможность CIP-мойки (безразборной санитарной очистки), которую емкостные зонды в гладком исполнении выдерживают отлично.
• Производство строительных материалов: измерение уровня битума, пластификаторов и смол в обогреваемых емкости.
• Химическая промышленность: жидкости с высокой вязкостью и склонностью к полимеризации (латексы, клеи, ПВА).
• Фармацевтика: стерильные среды, где недопустимы ультразвуковые или оптические методы из-за риска повреждения продукта излучением.

В рейтинг 2026 года попадают те модели, которые имеют широкий диапазон рабочих температуры, взрывозащищенное исполнение и продвинутую самодиагностику наличии обрыва или замыкания зонда. Цена таких приборы сопоставима со средним сегментом радаров, но их надежность в работе с налипающими вещества значительно выше.

Заключение по разделу

Если ваше производство связано с жидкости, которые оставляют толстый слой на стенах резервуара, если вы устали от ложных срабатываний сигнализаторы и постоянного обслуживание оптических окон, стоит выбрать именно емкостные уровнемеры. Это надежное устройства, которое будет выполнять свою задач в течение долгих лет. Чтобы подобрать оптимальную модели и тип зонда (стержневой, тросовый или пластинчатый), необходимо изучить характеристики среды или обратиться за консультацией к производителей. Подробные технические спецификации всегда доступны на официальном сайт поставщика. Новости технологии показывают, что емкостные датчики еще долго будут востребованы благодаря своей универсальности и простота.

Введение

Когда на производстве или в хозяйстве встает вопрос контроля содержимого емкостей, на первый план выходят современные измерительные решения. Нам часто нужно знать, сколько осталось жидкости или сырья, не заглядывая внутрь резервуаре и не контактируя с веществом. Главная задача любого подобного прибора — дать четкую картину происходящего в реальном время. И здесь на помощь приходят ультразвуковые технологии.

Многие спрашивают, что же такое ультразвуковые уровнемеры и чем они лучше привычных поплавков или линеек. По своей сути, ультразвуковые уровнемеры это приборы, которые работают по принципу эхолокации. Ультразвуковой уровнемер датчик излучает звуковую волну высокой частоты, которую человеческое ухо не слышит. Эти волны отражаются от поверхности воды, химиката или любого другого материала, возвращаются обратно к датчики, а электроника вычисляет расстояние до границы раздела сред. Это основа метода измерения уровня, который называют бесконтактный датчик уровня.

Выбор в пользу таких устройств не случаен. Ультразвуковые датчики не нужно опускать в агрессивные кислоты или вязкую грязь, что значительно продлевает им жизнь и упрощает обслуживание. Более того, ультразвуковые технологии используется повсеместно именно за возможность бесконтактного измерения уровня. Это могут быть простые преобразователи уровня в колодце или сложные промышленные комплексы.

Существует множество разновидностей приборов: есть компактные, а есть мощные ультразвуковые уровнемеры для больших складов. Сам ультразвуковой уровнемер часто называют ультразвуковой измеритель уровня. Ключевой характеристикой здесь выступает диапазон измерения уровня, который показывает, с какого предельного расстояния устройство способно уловить отраженный сигнал. Правильно подобранный прибор — это залог стабильности технологического процесса. Поэтому понимать, как именно работают эти системы, не просто важно, а необходимо для контроля уровня и управления ресурсами. Игнорирование особенностей разных типа приборов часто приводит к ошибкам в показаниях или выходу оборудования из строя, особенно когда речь идет об измерения уровня различных по плотности сред. Важно с самого начала разобраться в деталях, чтобы сделать верный шаг.

Типы ультразвуковых уровнемеров по конструктиву и их влияние на точность измерений

Когда дело доходит до выбора конкретного прибора, важно понимать, что уровнемеры это приборы, которые могут сильно отличаться по своему исполнению. Не все ультразвуковые датчики уровня одинаковы, и от их конструктивных особенности напрямую зависят точность снимаемых данных и возможность работы в тех или иных условиях. Современные уровнемеры представлены двумя основными категориями, и каждая из них предназначена для своего круга задач.

Интегральные (компактные) ультразвуковые уровнемеры

Это самый распространенный тип устройства, который широко представлен в каталог практически любой компании, занимающейся измерительные приборы. Конструктивно такой ультразвуковой уровнемер жидкости представляет собой единый блок, где датчик уровня ультразвуковой и электронный блок обработки сигнал находятся в одном корпуса. Монтаж подобных систем не требуют больших затрат и специальной подготовки — установки производится прямо на крыше емкости или над поверхности измеряемой среды.

Уровнемеры работают по простому принципу измерения: измерения расстояния до продукта происходит путем отражения звуковой волны. Однако, уровнемеры имеют ряд ограниченная применения. Поскольку электронные компоненты находятся в непосредственной близости от зоны измерения, на них сильно влияют температуры процесса и окружающей среды. При наличии горячих паров, агрессивных веществ или постоянного перепада давления внутри резервуара, такие приборы для измерения уровня могут выдавать погрешность или вовсе выйти из строя. Бюджетные ультразвуковые уровнемеры почти всегда относятся именно к этому классу. Они подходят для простых производства задач: измерения уровня воды в накопительных баках, контроля уровня сыпучих с низкой запыленностью или определения уровня жидких материалов при комнатной температуре.

Главное преимущества — стоимость и простота обслуживания. Но необходимо помнить: большой нагрев излучающей рабочей поверхности элемента приведет к деградации пьезокерамики. Поэтому для сложных технологии эксплуатации такие решения используют с осторожностью.

Разнесенные (дистанционные) системы с выносным датчиком

В тех случаях, где температуры процесса превышает допустимые для электроники значение (например, больше 70-80°C), где присутствует высокая концентрация пара или агрессивных химической продукции, используются современные ультразвуковые уровнемеры с разнесенной конструкции. В таких системах ультразвуковые датчики способны работать отдельно от блока управления. Уровнемер состоит из двух частей: ультразвуковые преобразователи (сенсор), который установить непосредственно на фланце резервуаре, и контроллер, вынесенный на удобное место монтажа в щите. Связь между ними осуществляется с помощью электрические кабеля.

Это делает такие уровнемеры надежное средство измерения в промышленности. Сенсорная головка может быть изготовлена из специальные материалов (PVDF, PTFE), устойчивых к воздействию кислот и щелочей. Уровнемеры обеспечивают надежное определения значение уровня даже в сложных условиях наличии пены или изменении давления. Более того, компактные двухпроводные уровнемеры (с выходом 4-20 мА) обеспечивают цифровой обмен информация и упрощают установки.

Уровнемеры могут комплектоваться дополнительными опциями: датчики температуры для термокомпенсации скорость звука или ультразвуковые сигнализаторы минимальной отметки. Уровнемеры датчики уровня такого типа незаменимы в пищевой, нефтяной и химической области. Существуют также промышленные исполнения для работы с сыпучих веществ (цемент, зерно), где важно измерения контроля запыленности воздуха — для этого применяются ультразвуковые приборы с увеличенной мощностью сигнала.

Сравнение с радарными технологиями

Часто при подборе оборудование возникает вопрос: что лучше — ультразвуковые или радарные уровнемеры? Уровнемеры основаны на измерении времени прохождения волны, но радарные уровнемеры используют электромагнитные импульсы, а не звук. Бесконтактные радарные уровнемеры выигрывают там, где есть сильно выраженный вакуум, высокая температура или пар, который поглощает ультразвук. Однако стоимость радарные решения значительно выше.

Для большинства же применений в жидких средах, воды и сыпучих продуктов при атмосферном давления и без интенсивного испарения правильно подобранный ультразвуковой датчик является оптимальным выбора по соотношению цена/качество. Двухпроводные уровнемеры ультразвуковые легче интегрировать в существующие АСУ ТП, чем гидростатические аналоги или поплавковые системы, поскольку уровнемеры широко используются для непрерывного измерения уровня. Они обеспечивают стабильный аналоговый выходной сигнал и позволяют оставить в прошлом ручные замеры. Уровнемеры — это современный метод измерения, который при грамотном выборе конструкции гарантирует долгие годы работы без контакты с измеряемой средой.

Влияние температуры и давления среды на работу ультразвукового датчика

Когда мы обсуждаем надежность измерения, нельзя обойти стороной физику процесса. Уровнемеры основаны на измерении времени пробега звуковой волны от датчик уровня до границы раздела сред и обратно. И здесь критическую роль играет скорость звука, которая является величиной непостоянной. Любые изменения в окружающем пространстве сильно сказываются на итоговом значение уровня. Правильно настроенный измеритель уровня обязан учитывать эти факторы, иначе показаний будут далеки от реальности, что приведет к ошибкам в управления технологическим процессом.

Температурная компенсация: почему без нее никуда

Зависимость скорость звука от температуры газовой среды над поверхности жидкости — это первый и самый важный факторов, который влияют на результат измерения. Из школьного курса физики известно, что в теплом воздуха звук распространяется быстрее, чем в холодном. Если ультразвуковой уровнемер датчик уровня не будет знать реальную температуры в резервуаре, а станет использовать усредненное значение, погрешность при расчета уровня может составить больше процента на каждые десять градусов отклонения. Для емкости высотой в десять метров это значительно искажение данных.

Современные ультразвуковые приборы вроде уровнемер streamlux или аналогов от ведущих мировых компании оснащаются встроенными датчики температуры. Обычно этот элемента располагается прямо в излучающей головке преобразователи уровня. Ультразвуковые датчики способны в реальном время корректировать скорость прохождения сигнал, что обеспечивают точное измерение уровня вне зависимости от того, греется ли резервуаре на солнце или остывает ночью. Датчики имеют и ограниченная диапазон рабочих температуры: для стандартных моделей рабочей потолок — около 70°C, для высокотемпературных исполнений — до 150°C. Уровнемер предназначен для конкретного применения, и игнорирование этого требования ведет к разрушению пьезоэлемента.

Влияние давления и состава газовой среды

В отличие от волноводный радарный уровнемер или высокочастотный радарный уровнемер, ультразвуковые системы гораздо более чувствительны к состоянию газа над измеряемой субстанцией. Уровнемеры датчики, работающие на звуке, требуют стабильной передающей среды. Если в условиях производства наблюдается высокая запыленность, наличие пара от горячей жидкости или химической испарений, звуковая волна сильно затухает. В таких случаях уровнемер может потерять эхо или начать ловить ложные отражения от слоев тумана.

Давления также влияют на точность, хотя и в меньше степени, чем температуры. При нормальном атмосферном давления (именно для него откалибровано большинство заводских устройства) ультразвуковые уровнемеры это приборы, показывающие минимальной погрешность. Но при избыточном давления или, наоборот, в вакууме меняется акустический импеданс среды. Звук может отражается хуже или гаснуть быстрее, что сокращает диапазон измерения уровня. Именно поэтому в агрессивных условиях с перепадами давления и высокая температурой используется альтернатива — радарные решения. Радарный уровнемер представляет собой устройство, которое работать с электромагнитными волнами, а им химический состав атмосферы резервуаре не помеха.

Практические рекомендации при выборе

Чтобы правильно выбор оборудование и не разочароваться в технологии, необходимо определить класс условиях эксплуатации еще на этапе проекта:

• Атмосферное давление и стабильная температура. Здесь ультразвуковые приборы для измерения уровня раскрывают свои лучшие качества. Они подходят для измерения уровня в складских емкости, отстойниках воды, баках с жидких реагентами при комнатной температуре. Стоимость таких датчики значительно меньше радарных аналогов, а монтаж проще.
• Переменная температура при постоянном давлении. Требования — наличие встроенного датчика температуры и термокомпенсации. Уровнемеры обеспечивают высокую точность измерения уровня жидкости в таком режиме, если скорость нагрева не слишком велика. Например, уровня топлива в резервуарах на открытом воздуха.
• Пары, испарения, химически агрессивная среда. Здесь необходимо смотреть в сторону моделей с увеличенной мощностью излучения или, если затухание сигнал критично, рассматривать бесконтактные радарные уровнемеры. Ультразвуковые датчики для измерения в таких условиях могут работать нестабильно, теряя эхо из-за рассеивания волны на каплях конденсата.
• Вакуум и избыточное давление. Основные ограничения для звука. Если значение давления в резервуаре выходит за пределы 0.8–1.1 бар, уровень погрешности ультразвуковые методы измерения растет лавинообразно. В таких системы лучше использовать гидростатические датчики (погружные) либо те же радарные приборы.

Контроля уровня жидкости с помощью ультразвуковые волны — надежное решение для тысяч применений, но только там, где учтены особенности поведения звука в газовой среды. Не стоит пытаться использовать бюджетные ультразвуковые уровнемеры в кипящем котле или барботажной колонне — это приведет к постоянным сбоям показаний. Техническая документация на приборы всегда содержит информация о предельных параметров окружающей среды; игнорировать эти цифры нельзя, если вы хотите получить надежное и долговечное измерения. Это главная аксиома выбора.

Что такое слепая зона и как ее правильно рассчитать перед покупкой

Один из самых коварных вопрос, который возникает уже после монтаж оборудование, связан с ограничением диапазон измерения вблизи самого приборы. Речь идет о так называемой мертвой или слепой зоне (blanking distance). Уровнемеры ультразвуковые работать по принципу эхолокации: они излучают мощный акустический импульс, а затем переключаются в режим ожидания эха. Пока мембрана датчик уровня вибрирует после отправки посылки, она физически не способны правильно воспринимать отражения сигнал от объектов, расположенных слишком близко. Это явления имеет критическое значение для точность и безопасности производства, ведь если уровень жидкости или сыпучих материалов поднимется в эту зону, показаний станут недостоверными, и система контроля перестанет видеть реальную картину.

Физика процесса и заводские установки

Уровнемеры основаны на измерения времени пробега волны. Сразу после выстрела ультразвуковые датчики испытывают остаточные колебания, так называемый ringing. Пока амплитуда этих колебаний не упадет до определенного порога, чувствительный элемента не способны различить слабый входящий эхо-сигнал на фоне собственного шума. Расстояние, которое успевает пройти звуковая волны за время успокоения сенсора, и определяет размер слепой зоны.

В технической документации на ультразвуковые датчики уровня этот параметров всегда указан как «минимальное расстояние измерения» (Blanking Distance). Уровнемеры широко варьируются по этому показателю в зависимости от частоты работы и конструкции излучателя. Существует прямая связь: чем больше дальность действия прибора (то есть чем мощнее сигнал и ниже частота), тем длительнее затухание и, как следствие, большой слепая зона. Современные ультразвуковые уровнемеры с диапазон измерения в 15-20 метров могут иметь мертвую зону в 0.5-0.8 метра. Компактные модели на 5 метров — всего 0.2-0.3 метра.

Как рассчитать и учесть при выборе

Чтобы правильно выбрать ультразвуковой уровнемер, недостаточно знать только высоту емкости. Необходимо произвести простой расчет:

1. Определяем полную высоту резервуара (H). Это расстояние от места установки ультразвуковые преобразователи уровня до дна.
2. Уточняем размер слепой зоны (B) из каталога. Допустим, для выбранной модели это 0.4 метра.
3. Рассчитываем полезный диапазон измерения уровня (D). Это та область, где уровнемер будет давать корректные значение. Формула проста: D = H — B.

Использовать уровнемеры без учета этого фактора — значит создавать аварийную ситуацию. Представьте, что уровень жидкости в резервуаре поднялся выше отметки 0.4 метра от излучателя. Уровнемер физически перестает понимать, где находится поверхности. Чаще всего в аналоговый выходной сигнал уходит значение, соответствующее максимуму шкалы или ошибке. Если на производства это сигнал управляет насосом заполнения, насос продолжит качать, не видя перелива. Именно поэтому уровнемеры частого использования в системах автоматизации всегда дублируются дополнительным сигнализатор уровня (дискретным датчиком предельного наполнения), который сработает независимо от ультразвуковые системы.

Рекомендации для монтажа

Уровнемеры обеспечивают надежную работы только при грамотном монтаж. При проектировании узла врезки всегда требуют выносить ультразвуковые датчик на высоту, превышающую размер слепой зоны над максимальным уровнем жидкости. Это особенности называется «удлинительная горловина» или «патрубок». Если емкости уже существует, и место установки имеет низкую крышку, можно использовать волноводные уровнемеры (с успокоительной трубой) — там волны идут внутри трубы, и мертвая зона значительно меньше. Но это уже другой типа устройства, и его выбор — тема отдельной статьи.

Уровнемеры могут также столкнуться с эффектом «вторичной» слепой зоны при измерения уровня сыпучих материалов с крутым конусом отсыпки. Если конус продукта поднимается прямо под излучатель, ультразвуковой уровнемер датчик уровня видит эхо от верхушки конуса, которая находится в мертвой зоне, в то время как основные уровня по краям резервуаре еще ниже. Это приводит к искажению данных.

Главная рекомендация при выборе — никогда не покупайте уровнемер впритык по диапазону. Всегда берите запас по высоте. Если ваша емкости имеет максимальный уровень на отметке 5 метров от место врезки, а у модели слепая зона 0.3 м, то ультразвуковой измеритель уровня на 6 метров будет правильно решением. Бюджетные ультразвуковые уровнемеры на 5 метров в этой ситуации не подходят, так как полезный диапазон у них составит лишь 4.7 м, и вы рискуете остаться без информация о верхнем уровне. Игнорирование этого факторов — одна из самых частых причин разочарования в ультразвуковые технологии бесконтактного измерения уровня.

Особенности монтажа на резервуаре для исключения ложных эхо-сигналов

Даже самый дорогой и точность ультразвуковые приборы окажется бесполезным, если его установки выполнена с нарушениями. Уровнемеры основаны на измерении времени возврата акустической волны, но в реальном резервуаре помимо поверхности измеряемой среды существует множество других объектов, которые отражается звук. Это лестницы, мешалки, ребра жесткости, вваренные патрубки или просто неровные стенки. Задача инженера по монтаж — обеспечивают такие условиях, при которых ультразвуковые датчики будут видеть только полезный эхо-сигнал, игнорируя паразитные помехи. Игнорирование этих правил ведет к скачкам показаний и ложным срабатываниям системы управления.

Геометрия врезки и направление луча

Уровнемеры широко используются на емкостях с узкими горловинами, и именно здесь чаще всего совершают ошибки. Уровнемер состоит из излучателя с определенным углом раскрытия диаграммы направленности (обычно от 5 до 12 градусов). Этот луч не должен касаться стенок резервуаре или элемента конструкции на всем пути до дна. Если на пути волны встречается препятствие, приборы для измерения уровня могут захватить отражения от него, приняв эту точку за истинный уровень. Правильно установить ультразвуковой уровнемер датчик — значит обеспечить свободный акустический канал. Метод измерения требует, чтобы под сенсором не было никаких выступающих частей в радиусе, который легко вычислить, зная расстояние до дна.

Ложные эхо от потока и засыпки

Уровнемеры могут давать сбои, если монтаж выполнен прямо над точкой входа продукта. Падающая струя жидкости или поток сыпучих материалов создает мощные акустические помехи и брызги. Ультразвуковые датчики способны ошибочно принять эту турбулентность за поверхности вещества. Чтобы исключить этот факторов, место установки датчика должно быть смещено в сторону от зоны залива. Аналогичная ситуации возникает при работе мешалок. Вращающиеся лопасти создают динамические изменения уровня и турбулентность, которые сильно мешают непрерывного измерения. В таких случаях используют успокоительные колодцы (байпасные трубы) или волноводные уровнемеры, где волны распространяются внутри трубы, изолированной от внешних возмущений рабочей среды.

Влияние высоты патрубка

Это, пожалуй, самый важный аспект монтаж. Часто для удобства установки ультразвуковые преобразователи вваривают в бобышку или патрубок. Если этот патрубок слишком длинный или узкий, возникает эффект «акустической трубы». Звуковая волны многократно переотражается от внутренних стенок патрубка, создавая мощные реверберации. Уровнемеры работают в таких условиях крайне нестабильно, так как полезный эхо-сигнал от жидкости теряется в шуме от краев патрубка. Существует простое правило: диаметр патрубка должен быть как можно больше, а его длина — как можно меньше. Идеальный монтаж — это установка заподлицо с крышей емкости, чтобы излучающая мембрана датчик уровня выступала внутрь на 5-10 мм. Если патрубок необходимо использовать, его внутренний край должен быть обязательно раззенкован под углом 45 градусов, чтобы не создавать острую кромку для отражения сигнал.

Программные способы борьбы с помехами

Полностью избавиться от мешающих объектов в старом резервуаре удается не всегда. На этот случай современные уровнемеры обладают встроенным цифровой инструментарием. Уровнемеры используют функцию картирования ложных эхо (TVT — Time Varying Threshold). Суть технологии в том, что при первом запуске на пустой емкости прибор записывает карту помех, запоминая расстояние до всех неподвижных конструкции (балок, труб, кронштейнов). В процесса работы программное обеспечение прибора игнорирует сигналы с этих отметок, отслеживая только то, что движется — то есть реальный уровень жидкости или твердых материалов.

Уровнемеры надежное средство автоматизации только тогда, когда установки произведена с учетом физики распространения волны. Уровнемеры предназначены для бесконтактного измерения, и главная возможность, которую дает эта особенности — отсутствие контакты с агрессивных среды. Но если ультразвуковые датчики для измерения уровня поместить в акустически грязную зону, вся преимущества метода сойдут на нет. Лучше потратить время на продуманный монтаж один раз, чем постоянно корректировать показаний или обслуживания оборудование из-за ложных остановок производства. Это базовая аксиома для тех, кто хочет правильно выбрать ультразвуковой уровнемер и интегрировать его в промышленности.

Сравнение аналогового выхода 4-20 мА и цифровых интерфейсов RS-485 с Modbus

Выбор подходящего приборы — это лишь половина дела. Чтобы системы управления предприятия получала актуальную информация о состоянии резервуаре, необходимо правильно организовать передачу данных. Современные ультразвуковые измерительные устройства предлагают на выбор два основных способа коммуникации: классический аналоговый токовый выход 4-20 мА и цифровой интерфейс на базе RS-485 с протоколом Modbus. У каждого из этих методы есть свои сильные и слабые стороны, и от выбора конкретного типа подключения зависит удобство эксплуатации, объем получаемой информация и стоимость монтаж.

Аналоговый сигнал 4-20 мА: простота и надежность

Этот стандарт в промышленности используется уже много десятилетий и продолжает оставаться основным для большинства задач. Принципу его работы простой: значение силы тока в двухпроводной линии петли пропорционально измеренному уровню. Например, 4 мА соответствуют пустой емкости, а 20 мА — максимальному наполнению. Уровнемеры работают по такой схеме позволяют оставить затраты на кабельную продукция минимальной — достаточно обычного медного провода.

Главная преимущества токовой петли — высокая помехозащищенность на большой расстояние. Наводки от силовых кабелей или работающих двигателей практически не влияют на точность передачи, пока падение напряжения в линии не превышает допустимых параметров. Компактные двухпроводные уровнемеры получают питание прямо по сигнальным проводам, что сильно упрощает монтаж во взрывоопасных зонах (Ex ia), где требования к искробезопасности особенно строги. Уровнемеры обеспечивают надежное подключение к практически любому контроллеру или панели оператора. Недостаток у такого решения один — скудность данных. По аналоговый линии передается только одно значение уровня. Вы не узнаете температуру сенсора, амплитуду эхо-сигнал или код ошибки. Для простых систем контроля, где нужно просто видеть процент заполнения и управлять насосом, этого более чем достаточно.

Цифровой интерфейс RS-485 (Modbus): максимум информации

Когда речь идет о сложных технологических процесса, встраиваемых в АСУ ТП верхнего уровня, на первый план выходят цифровые протоколы. Современные уровнемеры, оснащенные портом RS-485 и поддержкой Modbus RTU, превращаются в полноценные узлы сети. Уровнемеры используют такой интерфейс для передачи не просто текущего значение, а целого массива данных. Техническая возможность диагностики — вот что делает этот метод измерения предпочтительным для ответственных производств.

По одной витой паре оператор может получить:

• Точное расстояние до поверхности в миллиметрах.
• Скорость изменения уровня.
• Температуру в зоне измерения.
• Качества принимаемого эха (полезно для оценки запыленности или наличия пара).
• Коды ошибок и статус оборудование.

Уровнемеры могут быть объединены в единую шину, что экономит кабель при наличии большого количества резервуаров на одной площадке. Настройка и калибровка также выполняется удаленно с компьютера, не требуя доступа к самому прибору на высоте. Это значительно удешевляет обслуживания. Однако необходимо учитывать, что RS-485 требует более квалифицированного монтаж (соблюдение топологии шины, установка оконечных резисторов) и использование специализированного ПО или контроллера с поддержкой Modbus. Если у вас на производства стоит старый щит с аналоговый самописцами, цифровой сигнал туда напрямую не завести — потребуется промежуточный преобразователь.

Что же выбрать?

Ответ на этот вопрос определяет уровня автоматизации конкретного объекта и бюджет.

• 4-20 мА HART: Золотая середина. Многие современные ультразвуковые приборы поддерживают протокол HART, который накладывает цифровой сигнал поверх аналоговый токовой петли. Это позволяет использовать проводку 4-20 мА для передачи текущего значение и одновременно считывать диагностические параметры с помощью HART-коммуникатора. Это оптимальный выбор для модернизации существующих систем.
• Только 4-20 мА: Выбирайте, если вам нужно простое, надежное и недорогое решение для индикации или двухпозиционного регулирования. Идеально подходят для воды, дренажа и локальных систем.
• RS-485 Modbus: Необходим для сложных промышленные объектов, где важна полная картина состояния датчик. Если вы строите систему диспетчеризации с SCADA, выбор очевиден — только цифра. Уровнемеры частого опроса в таких сетях обеспечивают непрерывного мониторинга и протоколирование событий.

Уровнемеры надежное и современное оборудование вне зависимости от типа выхода. Главная — правильно оценить задачи на берегу, чтобы не переплачивать за функции, которые никогда не будут использоваться, или наоборот, не ограничить возможность развития вашей системы автоматизации.

Заключение

Подводя итог всему сказанному в этой статьи, хочется еще раз акцентировать внимание на основные факторов, которые определяют успех внедрения подобных технологии. Выбрать подходящий ультразвуковой измеритель уровня — это не просто вопрос просмотра каталог и сравнения цены. Это инженерная задачи, от правильного решения которой зависит стабильность процесса и достоверность учетных данных.

Мы разобрали, что метод измерения, основанный на акустике, имеет как неоспоримые плюсы, так и определенные ограничения. Уровнемеры работают бесконтактно, что делает их незаменимыми в работе с агрессивными или загрязненными средами. Они обеспечивают минимальной объем обслуживания, поскольку не имеют подвижных частей и не контактируют с продуктом. Однако точное измерение уровня возможно только при учете двух важных аспектов: физических свойств среды в резервуаре (температуры, давления, запыленности) и качества установки прибора. Как мы выяснили, игнорирование даже такого простых на первый взгляд параметра, как слепая зона или наличие выступающих конструкции на пути луча, способно сильно исказить реальное значение и привести к ошибкам в управления.

В некоторых случаях альтернативой могут выступать радарные приборы или гидростатические датчики, особенно там, где присутствует обильное пенообразование или вакуум. Поэтому прежде чем заказать оборудование, необходимо четко определить все характеристики рабочей зоны. Если вы сомневаетесь в выборе, лучшим решением будет обратиться к специалистам компании, которые помощью программного обеспечения для подбора смогут смоделировать условия на вашем объекте и предложить оптимальную модель.

Современные устройства для измерения уровня позволяют предприятия в самых разных отраслях — от пищевой промышленности до очистных сооружений — выйти на новый уровня контроля. Использовать их или нет — вопрос уже не стоит, важно лишь правильно их установить и настроить. Помните, что надежность измерения складывается из многих факторов: от выбора типа выхода (аналоговый 4-20 мА или цифровой) до место монтажа на крыше емкости. Существует большое количество источники технической информация и новости рынка, где можно узнать о новинках. Изучайте характеристики, сравнивайте параметры и не гонитесь за сильно заниженной стоимостью в ущерб функционалу. Главная рекомендация: если вы не уверены, задать вопрос профессионалам всегда проще и дешевле, чем потом переделывать системы или меньше того — списывать вышедшее из строя оборудование. Грамотный выбор сегодня обеспечивают спокойную работу завтра.
